隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

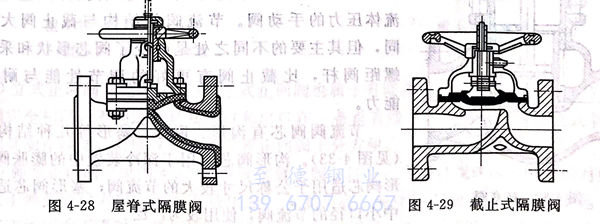

1. 屋脊式隔(ge)膜閥(fa)（見圖4-28)

  為(wei)最常(chang)用(yong)的(de)(de)一(yi)種結構(gou)(gou)形式。關閉時，帶有隔(ge)膜的(de)(de)閥(fa)瓣下移，使其與閥(fa)體的(de)(de)脊背密封，達到切(qie)斷流(liu)體的(de)(de)要求。其結構(gou)(gou)簡(jian)單，維(wei)修方便(bian)，流(liu)體阻力小，因(yin)而得到廣(guang)泛(fan)應(ying)用(yong)。

2. 截止(zhi)式隔(ge)膜閥（見圖(tu)4-29)

  結構與(yu)截(jie)止(zhi)閥相似，類似在截(jie)止(zhi)閥的(de)閥瓣下方(fang)裝置隔膜(mo)以隔斷流體。但(dan)其結構復雜(za)，流體阻力大(da)，目前已較少(shao)采用。

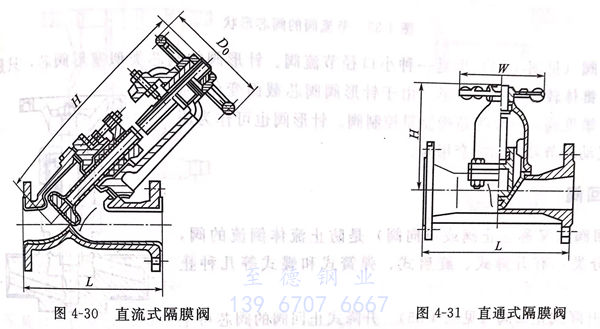

3. 直流式(shi)隔膜閥（見圖(tu)4-30)

  為截止式隔(ge)膜閥的改型(xing)結(jie)構(gou)，形同Y型(xing)閥，其結(jie)構(gou)仍很復雜，但改善(shan)了(le)流(liu)體的流(liu)通(tong)狀態，減小了(le)阻力。

4. 直通(tong)式隔(ge)膜閥(fa)（見圖(tu)4-31)

 其流體的流道近(jin)似直線，阻力(li)很(hen)小(xiao)，適用于易阻塞的介(jie)質。

 閘板式(shi)隔(ge)膜閥的通道及密封形(xing)式(shi)與(yu)閘閥相似，因啟閉時隔(ge)膜變形(xing)及磨損(sun)很大，使用(yong)壽命短，所以已(yi)很少采用(yong)。
