1. 限流孔板的工(gong)作原(yuan)理及分(fen)類(lei)

  在(zai)石油化工裝置中，限流孔板用(yong)(yong)于限制流體(ti)的流量或降(jiang)(jiang)低(di)流體(ti)的壓力，但通常用(yong)(yong)于工藝物料壓力降(jiang)(jiang)要求(qiu)精度不高的場合。

  限流(liu)(liu)孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)為(wei)同心銳孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)，流(liu)(liu)體通過孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)就(jiu)(jiu)會產(chan)生壓(ya)差，流(liu)(liu)量隨壓(ya)差的增(zeng)(zeng)(zeng)大(da)而(er)增(zeng)(zeng)(zeng)大(da)。但當壓(ya)差超過一(yi)定數(shu)值(zhi)(zhi)，即超過臨(lin)界壓(ya)差時(shi)，不(bu)論壓(ya)差如何增(zeng)(zeng)(zeng)加，流(liu)(liu)量將維持一(yi)定的數(shu)值(zhi)(zhi)而(er)不(bu)再增(zeng)(zeng)(zeng)加。限流(liu)(liu)孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)就(jiu)(jiu)是根據這(zhe)個原(yuan)理來限制流(liu)(liu)體的流(liu)(liu)量或(huo)降低流(liu)(liu)體的壓(ya)力。限流(liu)(liu)孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)按孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)上開孔(kong)(kong)(kong)(kong)數(shu)分為(wei)單(dan)孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)和多(duo)(duo)孔(kong)(kong)(kong)(kong)板(ban)(ban)(ban)；按板(ban)(ban)(ban)數(shu)可分為(wei)單(dan)板(ban)(ban)(ban)和多(duo)(duo)板(ban)(ban)(ban)。

2. 限流孔板(ban)的應用

  ①. 蒸汽(qi)吹掃(sao)管路，為了保證(zheng)(zheng)既能達到連續吹掃(sao)，又(you)保證(zheng)(zheng)提供最小蒸汽(qi)流(liu)量(liang)的(de)目(mu)的(de)，設計中在蒸汽(qi)管線設置限流(liu)孔板，一(yi)方(fang)面(mian)限制蒸汽(qi)流(liu)量(liang)，另一(yi)方(fang)面(mian)降低了蒸汽(qi)的(de)壓力，保證(zheng)(zheng)了管路的(de)暢通和安全運行(xing)。

  ②. 儲罐保壓。

  ③. 管(guan)線壓(ya)力平衡。

  ④. 在管(guan)道中閥(fa)(fa)門(men)上、下游(you)需(xu)要有較大壓降時，為減少流(liu)(liu)體對閥(fa)(fa)門(men)的沖蝕(shi)，當經孔板節流(liu)(liu)不會(hui)產生氣相時，可在閥(fa)(fa)門(men)上游(you)串聯孔板。

  ⑤. 流(liu)體需要小流(liu)量且連續流(liu)通的地方，如(ru)泵的沖洗管(guan)道、熱備用泵的旁路管(guan)道（低流(liu)量保護管(guan)道）、分析取樣管(guan)等場(chang)所。

  ⑥. 需要降壓(ya)以(yi)減少噪聲或(huo)磨損(sun)的(de)地(di)方，如放空系統。

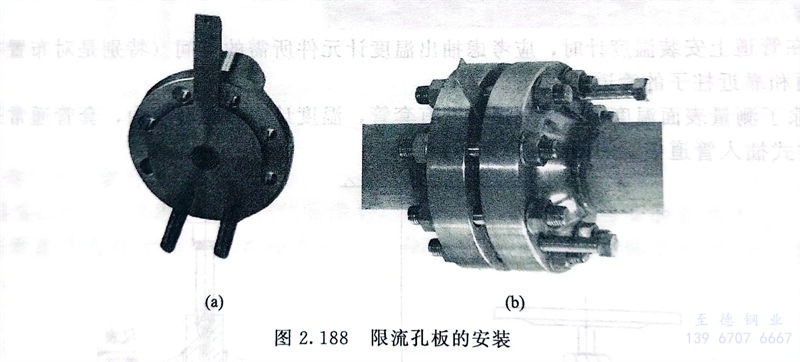

  限(xian)流孔板的(de)安裝見圖 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截止閥(fa)以控制熱水量分配均勻。

3. 孔(kong)板流量(liang)計的布置(zhi)

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥門、管(guan)件支管和大小頭等。
