1. 再沸器的分(fen)類
①. 再沸(fei)(fei)(fei)器(qi)(qi)也稱重(zhong)沸(fei)(fei)(fei)器(qi)(qi)，是(shi)使液(ye)(ye)體再一(yi)次汽(qi)化的(de)設備。它的(de)結構(gou)與冷(leng)凝器(qi)(qi)差不(bu)多(duo)，不(bu)過(guo)(guo)冷(leng)凝器(qi)(qi)是(shi)用(yong)來降溫(wen)的(de)，而再沸(fei)(fei)(fei)器(qi)(qi)是(shi)用(yong)來升溫(wen)汽(qi)化的(de)。再沸(fei)(fei)(fei)器(qi)(qi)是(shi)一(yi)個能夠(gou)交換(huan)熱(re)量，同時有(you)汽(qi)化空間的(de)一(yi)種特殊換(huan)熱(re)器(qi)(qi)。再沸(fei)(fei)(fei)器(qi)(qi)多(duo)與分餾塔(ta)合用(yong)，再沸(fei)(fei)(fei)器(qi)(qi)中(zhong)物料液(ye)(ye)位(wei)和分餾塔(ta)液(ye)(ye)位(wei)在同一(yi)高度。從塔(ta)底(di)線提供(gong)液(ye)(ye)相進入再沸(fei)(fei)(fei)器(qi)(qi)中(zhong)。通常在再沸(fei)(fei)(fei)器(qi)(qi)中(zhong)有(you)部分液(ye)(ye)相被汽(qi)化。被汽(qi)化的(de)兩(liang)相流(liu)回(hui)到(dao)分餾塔(ta)中(zhong)，返回(hui)塔(ta)中(zhong)的(de)氣相組分向(xiang)上通過(guo)(guo)塔(ta)盤，液(ye)(ye)相組分回(hui)到(dao)塔(ta)底(di)。由于靜(jing)壓差的(de)作(zuo)用(yong)，塔(ta)底(di)將(jiang)會(hui)不(bu)斷(duan)補充被蒸發(fa)掉的(de)那部分液(ye)(ye)位(wei)。

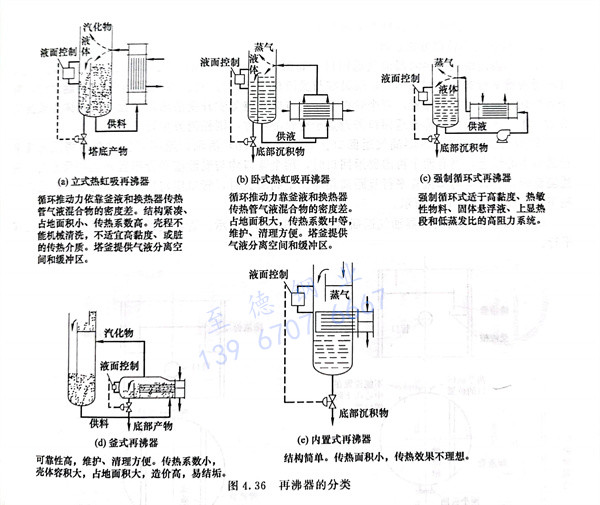

②. 再(zai)沸器(qi)(qi)分立式(shi)(shi)(shi)和(he)臥式(shi)(shi)(shi)兩種。立式(shi)(shi)(shi)再(zai)沸器(qi)(qi)包(bao)(bao)括熱虹(hong)吸式(shi)(shi)(shi)、強制(zhi)(zhi)循(xun)環式(shi)(shi)(shi)。臥式(shi)(shi)(shi)再(zai)沸器(qi)(qi)包(bao)(bao)括熱虹(hong)吸式(shi)(shi)(shi)、強制(zhi)(zhi)循(xun)環式(shi)(shi)(shi)、釜式(shi)(shi)(shi)、內置式(shi)(shi)(shi)，如圖4.36所示(shi)。
2. 再沸器的安(an)裝(zhuang)工藝
①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不銹鋼管道的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

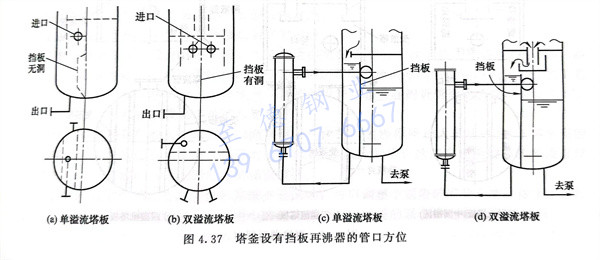

②. 如果塔釜設(she)有擋板(ban)，擋板(ban)上沒(mei)有開(kai)孔的單溢(yi)流(liu)塔板(ban)，再(zai)(zai)沸器返回塔的管(guan)(guan)口(kou)應位(wei)于(yu)降液管(guan)(guan)一(yi)側(ce)，即與塔底再(zai)(zai)沸器的液相管(guan)(guan)同側(ce)，最好(hao)平行(xing)于(yu)擋板(ban)，見圖4.37（a）。圖4.37（b）為(wei)雙溢(yi)流(liu)塔與再(zai)(zai)沸器連接的進出管(guan)(guan)口(kou)方位(wei)示(shi)意圖。
3. 再(zai)沸器返回管口方位(wei)設計

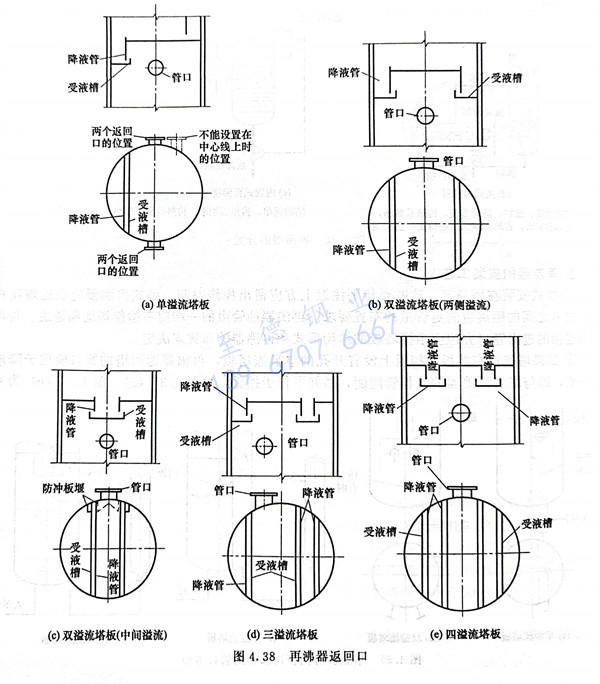

①. 例單溢流塔板的(de)再沸(fei)器油氣返回(hui)口(kou)。如(ru)圖4.38（a）所(suo)示(shi)，返回(hui)口(kou)應(ying)設在(zai)塔中心線(xian)上，并與受(shou)液(ye)(ye)槽平行(xing)布置(zhi)(zhi)。如(ru)果不能(neng)，就設在(zai)與受(shou)液(ye)(ye)槽平行(xing)的(de)另一側，當有兩個再沸(fei)器返回(hui)時，兩個管口(kou)均與受(shou)液(ye)(ye)槽平行(xing)布置(zhi)(zhi)，兩個管口(kou)呈相對方(fang)向(xiang)，避免吹(chui)開受(shou)液(ye)(ye)槽即封(feng)盤上的(de)液(ye)(ye)體導(dao)致封(feng)閉失敗。單溢流塔板的(de)再沸(fei)器返回(hui)口(kou)若設置(zhi)(zhi)于封(feng)盤的(de)下方(fang)，則任何方(fang)位皆可。
②. 雙(shuang)溢流(liu)(liu)塔(ta)板的再沸器油氣返(fan)回口。如(ru)圖4.38（b）所(suo)示(shi)，返(fan)回口應設在與塔(ta)受(shou)液槽(cao)平(ping)(ping)(ping)行(xing)的塔(ta)中(zhong)心(xin)線上(shang)，當有兩個再沸器返(fan)回口時，兩個管(guan)(guan)口均與受(shou)液槽(cao)平(ping)(ping)(ping)行(xing)布(bu)置(zhi)并呈相反方(fang)向。兩邊(bian)溢流(liu)(liu)時，管(guan)(guan)口應與降流(liu)(liu)管(guan)(guan)平(ping)(ping)(ping)行(xing)且距離相等。中(zhong)間溢流(liu)(liu)時，管(guan)(guan)口應與降流(liu)(liu)管(guan)(guan)平(ping)(ping)(ping)行(xing)且置(zhi)于受(shou)液槽(cao)稍下方(fang)，如(ru)圖4.38（c）所(suo)示(shi)。
③. 三(san)溢流塔板(ban)的(de)再沸器油(you)氣返回口(kou)如圖4.38（d）所(suo)示(shi)。管口(kou)應設在受(shou)液槽之間，并(bing)與其平行。
④. 四溢流塔板的(de)再(zai)沸器(qi)油氣返回口如圖4.38（e）所示。管口應設(she)在受液槽之間(jian)，并與其(qi)平行。
4. 再(zai)沸(fei)器(qi)進料管口(kou)方位設計

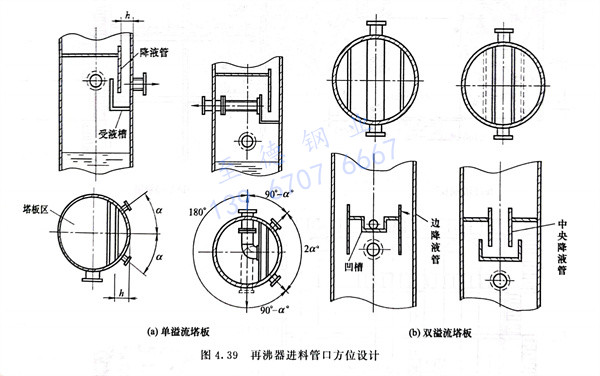

①. 對于單溢流塔板，如圖(tu)4.39（a）左圖(tu)所(suo)示，管(guan)(guan)口可設在2a范(fan)圍內(nei)，亦可利用(yong)內(nei)部管(guan)(guan)子轉至圖(tu)4.39（b）右圖(tu)所(suo)示180°的(de)范(fan)圍內(nei)。
②. 對于雙溢流(liu)塔(ta)板，圖(tu)(tu)4.39（b）左圖(tu)(tu)所示(shi)為邊(bian)降(jiang)液(ye)(ye)式，管(guan)口從凹(ao)槽端(duan)引出。圖(tu)(tu)4.39（b）右圖(tu)(tu)所示(shi)為中間(jian)降(jiang)液(ye)(ye)，管(guan)口開在(zai)塔(ta)中心線(xian)上。上述(shu)兩種情(qing)況(kuang)在(zai)塔(ta)槽較大時兩端(duan)同時裝管(guan)口，引出外部配管(guan)采用對稱配管(guan)。
③. 再沸器進料口也常由塔(ta)(ta)底(di)部(bu)(bu)引出(chu)。若底(di)部(bu)(bu)有底(di)部(bu)(bu)擋(dang)板存在時，管(guan)(guan)口通常設置于塔(ta)(ta)底(di)抽(chou)出(chu)管(guan)(guan)口及(ji)液(ye)位計管(guan)(guan)口的相反側。
