一、彎頭的(de)分類


1. 以材(cai)質(zhi)劃(hua)分：


     ①. 碳(tan)鋼：ASTM A234（中、高溫用鍛制碳(tan)鋼和合(he)金鋼管道配件(jian)）WPB、WPC；


     ②. 合金(jin)：ASTM A234 WP1、WP12、WP11、WP22、WP5、WP 91、WP911；


     ③. 不(bu)銹(xiu)鋼(gang)：ASTM A403（鍛制奧氏體不(bu)銹(xiu)鋼(gang)管配件）WP304、304L、304H、304LN、304N，ASTMA403 WP 316、316L、316H、316LN、316N、316Ti,ASTM A403 WP321、321H,ASTMA403 WP 347、347H；


     ④. 高性(xing)能(neng)鋼(gang)：ASTM A860（鍛制高強度低(di)合金鋼(gang)對焊配件(jian)）WPHY 42、46、52、60、65、70；


     ⑤. 鑄(zhu)鋼(gang)(gang)，合金鋼(gang)(gang)，不銹鋼(gang)(gang)，銅，鋁合金，塑(su)料(liao)，氬(ya)硌瀝(li)，PVC（聚(ju)氯(lv)乙烯），PPR、RFPP（增強聚(ju)丙烯）等(deng)。


 2. 以制(zhi)(zhi)作方(fang)法(fa)劃分(fen)可分(fen)為推制(zhi)(zhi)、壓制(zhi)(zhi)、鍛(duan)制(zhi)(zhi)、鑄造等。


 3. 以制造標(biao)(biao)準劃分可分為國標(biao)(biao)、化(hua)標(biao)(biao)、美標(biao)(biao)、電標(biao)(biao)、船標(biao)(biao)、水標(biao)(biao)、德標(biao)(biao)、日標(biao)(biao)、俄(e)標(biao)(biao)等。


 4. 按它(ta)的(de)曲(qu)率半(ban)徑(jing)來分：可分為長半(ban)徑(jing)彎頭和短半(ban)徑(jing)彎頭。長半(ban)徑(jing)彎頭指它(ta)的(de)曲(qu)率半(ban)徑(jing)等(deng)于1.5倍管子的(de)外徑(jing)，即R=1.5D；短(duan)半徑彎頭指(zhi)它的曲率半徑等于管(guan)子外徑，即R=1.0DD為彎頭直徑，R為曲率半徑）。


 5. 若按壓力等(deng)級來分(fen)：大約有(you)17種(zhong)，和(he)美國的(de)(de)管(guan)子標準是(shi)相同的(de)(de)，有(you)：Sch5S、Sch10S、Sch10、Sch20、Sch30、Sch40S、STD、Sch40、Sch60、Sch80S、XS;Sch80、Sch100、Sch120、Sch140、Sch160、XXS；其中最常(chang)用的(de)(de)是(shi)STD和(he)XS2種(zhong)。


 6. 按(an)照不同形狀用途可以分為：對焊彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、承插彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、法(fa)蘭彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、溝槽式彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、卡(ka)套式彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、雙承彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、異徑彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、呆座彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、內(nei)外牙彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、沖壓(ya)彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、推制彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)、內(nei)絲(si)彎(wan)(wan)(wan)(wan)頭(tou)(tou)(tou)(tou)等。



二(er)、彎(wan)頭的選用


 1. 彎頭常用(yong)于管(guan)道的彎曲部位，用(yong)以改變管(guan)道的走向，常用(yong)的有45°彎頭和90°彎頭。


 2. 長(chang)半徑彎頭（long radiusdius elbow)(R=1.5DN)：一般情況下，應優先采用。


 3. 短半(ban)徑彎(wan)頭（hort radiusis elbow)(R=1.0DN)：多用于(yu)尺(chi)寸(cun)受限制的(de)(de)場合(he)。其最高工作壓力不宜超(chao)過同規格長(chang)半(ban)徑彎(wan)頭的(de)(de)0.8倍短半(ban)徑彎(wan)頭，通常用在(zai)管系安裝(zhuang)位置較(jiao)緊湊的(de)(de)場合(he)，或者為了(le)降(jiang)低成本(ben)的(de)(de)場合(he)。


 4. 斜接彎(wan)(wan)(wan)頭(tou)（mitered elbow）是用普(pu)通鋼管(guan)(guan)(guan)切(qie)成，用于(yu)(yu)(yu)大(da)直徑的管(guan)(guan)(guan)線(xian)(xian)比(bi)(bi)彎(wan)(wan)(wan)頭(tou)便(bian)宜，用于(yu)(yu)(yu)小直徑管(guan)(guan)(guan)線(xian)(xian)則(ze)較貴，并且有(you)其他缺點，但在斜接管(guan)(guan)(guan)中(zhong)壓(ya)(ya)力降低比(bi)(bi)彎(wan)(wan)(wan)頭(tou)大(da)，故斜接管(guan)(guan)(guan)一般用于(yu)(yu)(yu)低壓(ya)(ya)大(da)口徑管(guan)(guan)(guan)線(xian)(xian)。通常用于(yu)(yu)(yu)低壓(ya)(ya)（設計壓(ya)(ya)力2.0MPa）、水(shui)以及類似(si)流體介(jie)質條件比(bi)(bi)較緩和的大(da)尺寸管(guan)(guan)(guan)道(dao)上(shang)，當(dang)斜接彎(wan)(wan)(wan)頭(tou)的單節(jie)變(bian)方向角大(da)于(yu)(yu)(yu)45°時，不宜用于(yu)(yu)(yu)有(you)毒(du)、可燃(ran)介(jie)質管(guan)(guan)(guan)道(dao)，或承受振動(dong)、壓(ya)(ya)力脈動(dong)及由于(yu)(yu)(yu)溫度變(bian)化產生交變(bian)載荷的管(guan)(guan)(guan)道(dao)上(shang)。


5. 彎管(bend)(R=nDN)：用(yong)于(yu)緩和介質在拐彎處(chu)的沖(chong)刷和動能(neng)，可用(yong)到R=3DN 6DN、10DN、20DN。


6. 推(tui)制彎頭和擠壓彎頭：常用(yong)于(yu)介質條(tiao)件(jian)比(bi)較苛刻的中(zhong)小尺寸管道上。


7. 焊制斜接彎(wan)頭：常用于介質條件(jian)比較緩和的大(da)尺寸管道(dao)上，同時要求其彎(wan)曲半徑(jing)不(bu)宜小于其公稱直徑(jing)的1.5倍。


8. 其他，例如：180°彎(wan)(wan)頭，內外螺紋彎(wan)(wan)頭，活接(jie)頭彎(wan)(wan)頭等。

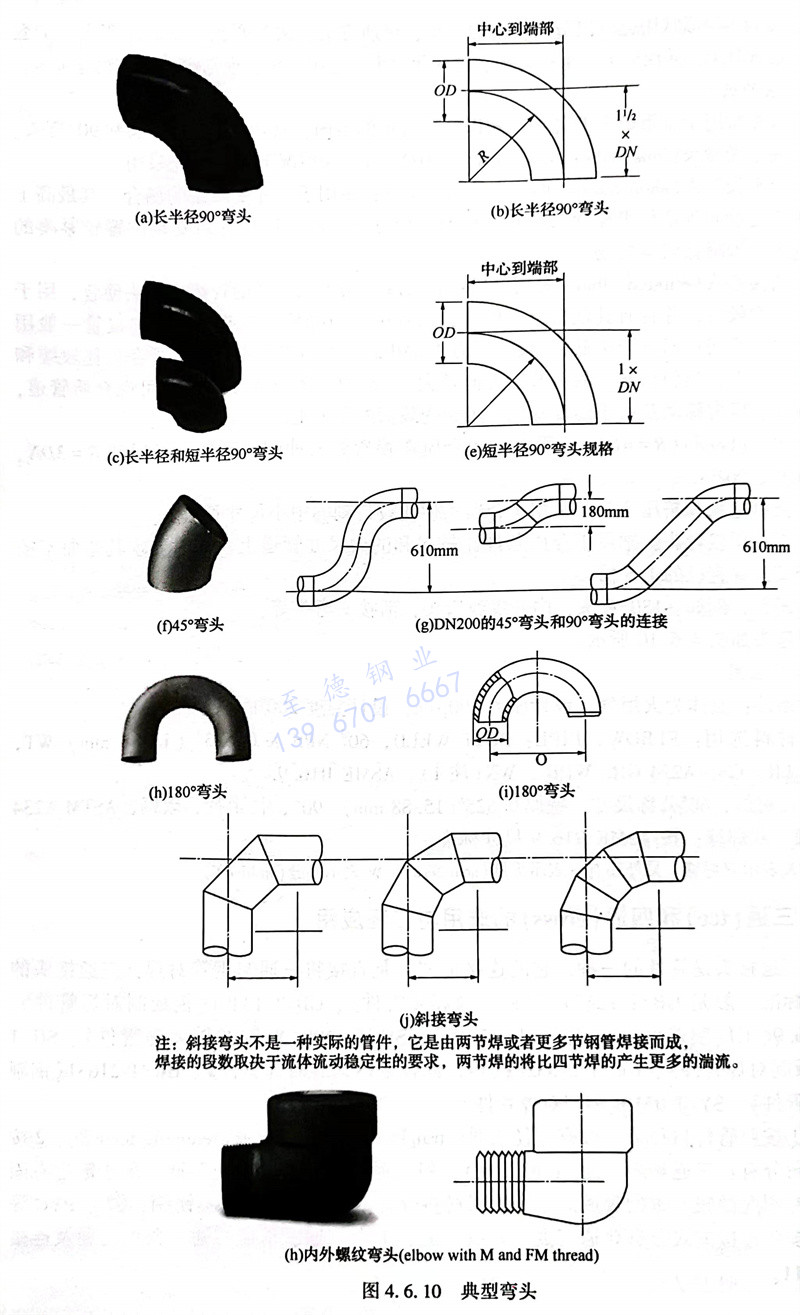

 典(dian)型(xing)彎頭如圖(tu)4.6.10所示(shi)。


圖 10.jpg


三、工程應用


  設(she)計(ji)條件：流(liu)體為(wei)火炬氣，設(she)計(ji)壓力(li)100psig，設(she)計(ji)溫度200F。


  彎頭材料選用(yong)：ELBOW，PIPE：BUTT WELD，60＂NPS X 0.625”（15.88 mm）WT，90 DEG，LR，CS，A234 GR．WPB，WX（注1），ASME B16.9．


  彎頭，對焊，60＂公稱尺寸，壁厚0.625＂（15.88mm），90°，長半徑，碳鋼，ASTM A234WPB等級，雙焊縫，按ASME B16.9尺寸標準(zhun)。


  注：WX表(biao)示(shi)雙(shuang)焊縫(feng)。另(ling)外還有S表(biao)示(shi)無(wu)縫(feng)（seamless），W表(biao)示(shi)有縫(feng)（welded）。
