①. 不(bu)銹鋼管道布置設計應符合管道及儀表流程圖的要求。
②. 不(bu)銹鋼管(guan)道(dao)布置應(ying)統籌規劃，做到安全可靠、經濟合(he)理(li)、滿足施工(gong)、操作、維修等方面的要求，并(bing)力(li)求美觀整齊。
③. 在確定(ding)進出裝置（單元(yuan)）的管道的方位與敷設方式時，應(ying)做到內(nei)外協調。
④. 廠(chang)區內的(de)全廠(chang)性管道(dao)(dao)的(de)敷設，應與(yu)廠(chang)區內的(de)裝(zhuang)置(zhi)（單(dan)元）、道(dao)(dao)路、建筑物、構筑物等協調(diao)，一般(ban)沿廠(chang)區道(dao)(dao)路設計廠(chang)內管廊(lang)，減少(shao)管道(dao)(dao)與(yu)鐵路、道(dao)(dao)路的(de)交叉。
⑤. 不銹鋼管道(dao)應架空或地(di)上敷設，特殊情況下可(ke)敷設在管溝內(nei)。
⑥. 不銹鋼(gang)管道宜集中成排布置。地上的管道應敷設在管廊或管墩上。
⑦. 在管(guan)廊、管(guan)墩上布置管(guan)道時，宜(yi)使管(guan)廊或管(guan)墩所(suo)受的垂直荷載(zai)、水平(ping)荷載(zai)均衡。
⑧. 全廠(chang)性管(guan)廊或管(guan)墩上（包括穿越涵洞）應留有(you)10％～30％的(de)(de)裕量，并考(kao)慮其荷重。裝(zhuang)置主管(guan)廊宜留有(you)10％～20％的(de)(de)裕量，并考(kao)慮其荷重。
⑨. 輸送介質對距離、角度、高差等有特殊要求的不銹鋼管道以及大口徑不銹鋼管道的布置，應符合設備布置設計的要求。
⑩. 不銹鋼管道布置不應妨礙設備、機泵及其(qi)內部構件(jian)的(de)安(an)裝、檢修(xiu)和消防(fang)車輛的(de)通行。
?. 不(bu)銹鋼管道布置應使管道系統具有必要的柔性。在保證管道柔性及管道對設備、機泵管口作用力和力矩不超過允許值的情況下，應使管道最短，組成件最少。
?. 應在管(guan)道規劃的同時考慮其支(zhi)承點(dian)設置，宜利用管(guan)道的自然形狀達(da)到自行補償。
?. 不(bu)銹鋼管道布置宜做到“步步高”或“步步低”，減少“氣袋”或“液袋”，否則應根據操作、檢修要求設置放空、放凈。管道布置應減少“盲腸”。
?. 氣液兩相流(liu)的(de)管(guan)(guan)道由(you)一路(lu)(lu)分為兩路(lu)(lu)或多路(lu)(lu)時，管(guan)(guan)道布置(zhi)應考(kao)慮對稱性或滿足(zu)管(guan)(guan)道及(ji)儀表(biao)流(liu)程圖的(de)要求。
?. 不銹鋼(gang)管道除與閥門、儀表、設備等需要用法蘭或螺紋連接者外，應采用焊接連接。
?. 下列(lie)情(qing)況應考慮法蘭、螺(luo)紋或其他可拆卸(xie)連接。
a. 因檢修、清洗、吹掃需(xu)拆卸(xie)的(de)場合。
b. 襯里管(guan)道或夾套管(guan)道。
c. 管道由(you)兩段異種材料組成且不宜用焊接連接者(zhe)。
d. 焊(han)縫現場熱處(chu)理有(you)困難的管道連(lian)接點。
e. 公稱直(zhi)徑小(xiao)于(yu)或等于(yu)100mm的(de)鍍鋅管道。
f. 設(she)置盲板或“8”字盲板的位(wei)置。
?. 不銹鋼蒸汽管道或可凝性氣體管道的支管宜從主管的上方相接。蒸汽冷凝液支管應從收回總管的上方接入。
?. 有毒(du)介質(zhi)管(guan)道(dao)應采(cai)(cai)用焊(han)接連(lian)接，除有特(te)殊(shu)需要外不得采(cai)(cai)用法蘭或(huo)螺紋(wen)連(lian)接。有毒(du)介質(zhi)管(guan)道(dao)應有明顯標志以區別于其他(ta)管(guan)道(dao)。有毒(du)介質(zhi)管(guan)道(dao)不應埋地敷設。
?. 布置固體(ti)物料或含固體(ti)物料的管道時(shi)，應使管道盡可(ke)能(neng)短、少拐彎和(he)不出現死角。
a. 固體(ti)物(wu)料(liao)支管(guan)與主管(guan)的連接(jie)應順介(jie)質流向(xiang)斜接(jie)，夾(jia)角不宜(yi)大于45°。
b. 固體物料(liao)管道(dao)(dao)上(shang)彎管的彎曲半(ban)徑不應小于管道(dao)(dao)公稱直徑的6倍。
c. 含(han)有大量固體物料的漿液管道(dao)和高黏度的液體管道(dao)應有坡度。
?. 不應在振動管道上彎(wan)矩(ju)大的部位設置分支管。
21. 在易產生振動(dong)的管(guan)道(dao)（如往復式(shi)壓(ya)縮機、往復泵的出口管(guan)道(dao)等）的轉彎(wan)處，應采(cai)用(yong)彎(wan)曲半徑不小于1.5倍公稱直徑的彎(wan)頭。分支管(guan)宜順介質(zhi)流向(xiang)斜接。
22. 從有可能發生振動的管(guan)(guan)道上接(jie)出公稱直(zhi)徑(jing)小于(yu)或等于(yu)40mm的支管(guan)(guan)時，無論支管(guan)(guan)上有無閥門，連接(jie)處均應采(cai)取加(jia)強措施。
23. 自流的水平管道應有不小于0.003的順(shun)介質流向坡度。

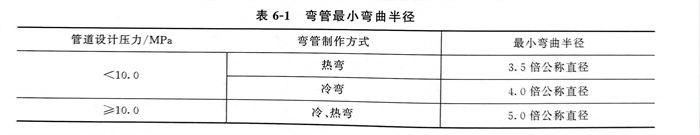

24. 各種不銹鋼彎管的最小彎曲半徑應符合表6-1。
25. 不銹(xiu)鋼管道穿過建筑物(wu)的樓(lou)板(ban)、屋(wu)頂或墻面時，應(ying)加套(tao)(tao)管，套(tao)(tao)管與管道間的空隙應(ying)密封(feng)。套管(guan)(guan)(guan)的(de)直徑(jing)(jing)應大于管(guan)(guan)(guan)道隔熱層的(de)外(wai)徑(jing)(jing)，并不(bu)(bu)(bu)得(de)影響管(guan)(guan)(guan)道的(de)熱位(wei)移。管(guan)(guan)(guan)道上的(de)焊(han)縫不(bu)(bu)(bu)應在套管(guan)(guan)(guan)內，并距離套管(guan)(guan)(guan)端部(bu)不(bu)(bu)(bu)應小于150mm。套管(guan)(guan)(guan)應高出樓板、屋頂面50mm（圖(tu)6-1）。管(guan)(guan)(guan)道穿過(guo)(guo)屋頂時應設防(fang)雨罩。管(guan)(guan)(guan)道不(bu)(bu)(bu)應穿過(guo)(guo)防(fang)火(huo)墻(qiang)或防(fang)爆(bao)墻(qiang)。
26. 布(bu)置腐蝕性(xing)介質、有毒介質和(he)高(gao)壓管道(dao)時(shi)，應(ying)避免(mian)由于法蘭、螺(luo)紋(wen)和(he)填料密封等泄漏(lou)而造成對人(ren)身和(he)設備的(de)危害。易泄漏(lou)部位應(ying)避免(mian)位于人(ren)行(xing)通道(dao)或機泵(beng)上方，否則應(ying)設安全防護(hu)。
27. 有(you)隔熱(re)(re)層(ceng)(ceng)的(de)(de)管(guan)(guan)道，在管(guan)(guan)墩、管(guan)(guan)架處應(ying)設管(guan)(guan)托(tuo)。無隔熱(re)(re)層(ceng)(ceng)的(de)(de)管(guan)(guan)道，如(ru)無要求，可不設管(guan)(guan)托(tuo)。當隔熱(re)(re)層(ceng)(ceng)厚(hou)度(du)小于(yu)或等(deng)于(yu)80mm時(shi)，選(xuan)(xuan)(xuan)用(yong)(yong)高100mm的(de)(de)管(guan)(guan)托(tuo)；隔熱(re)(re)層(ceng)(ceng)厚(hou)度(du)大(da)于(yu)80mm時(shi)，選(xuan)(xuan)(xuan)用(yong)(yong)高150mm的(de)(de)管(guan)(guan)托(tuo)；隔熱(re)(re)層(ceng)(ceng)厚(hou)度(du)大(da)于(yu)130mm時(shi)，選(xuan)(xuan)(xuan)用(yong)(yong)高200mm的(de)(de)管(guan)(guan)托(tuo)。保(bao)冷管(guan)(guan)道應(ying)選(xuan)(xuan)(xuan)用(yong)(yong)保(bao)冷管(guan)(guan)托(tuo)。
28. 廠區地(di)形(xing)高(gao)(gao)差(cha)較大(da)時，全廠性管(guan)道敷設應與地(di)形(xing)高(gao)(gao)差(cha)保持一致，在適當位置調整管(guan)廊標高(gao)(gao)。管(guan)道的最(zui)小坡度宜為0.002。管(guan)道變坡點宜設在轉彎處或固定點附近(jin)。
29. 對于跨(kua)越、穿越廠(chang)區內鐵路和道(dao)(dao)(dao)路的(de)管道(dao)(dao)(dao)，在其跨(kua)越段或(huo)穿越段上不得(de)裝設閥(fa)門、金屬波紋(wen)管補(bu)償器和法蘭、螺紋(wen)接頭等管道(dao)(dao)(dao)組成件。
30. 有熱(re)位移的埋地管道(dao)，在管道(dao)強度允許的條件下可設置(zhi)擋墩，否則(ze)應采取熱(re)補償措(cuo)施(shi)。

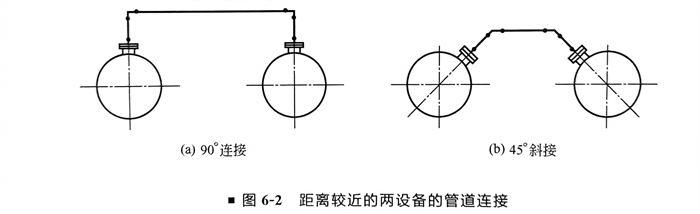

31. 距離較(jiao)近的(de)兩設備(bei)(bei)的(de)連接(jie)管，最好不(bu)直(zhi)接(jie)連（有波(bo)形(xing)伸(shen)縮器的(de)或設備(bei)(bei)中的(de)一(yi)個設備(bei)(bei)沒(mei)有同建筑(zhu)物固定(ding)者(zhe)除外(wai)）。一(yi)般(ban)采用90°連接(jie)或45°斜(xie)接(jie)，如(ru)圖6-2所示。
32. 大氣(qi)排放的相(xiang)關規定。
a. 可燃氣體排氣筒、放空管(guan)的(de)高度，應符(fu)合下列規定。

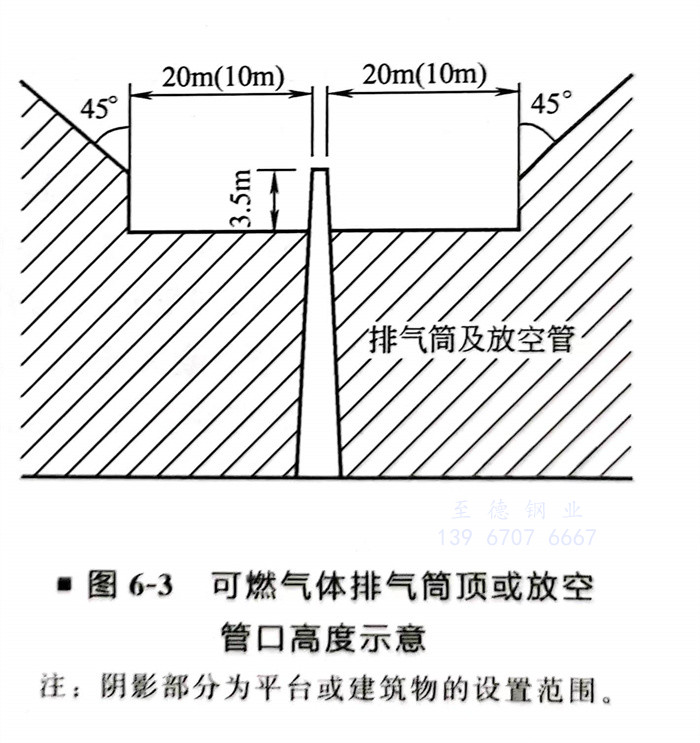

Ⅰ. 連續(xu)排放的(de)可燃氣體排氣筒頂或放空管口，應高出20m范圍(wei)內的(de)平(ping)臺或建(jian)筑物頂3.5m以上。位于20m以外(wai)的(de)平(ping)臺或建(jian)筑物如(ru)圖6-3所示(shi)。
Ⅱ. 間歇排放(fang)的(de)可燃氣體筒(tong)頂(ding)或放(fang)空管口，應(ying)高出10m范圍內的(de)平臺或建(jian)(jian)筑物頂(ding)3.5m以上(shang)。位(wei)于10m以外的(de)平臺或建(jian)(jian)筑物如(ru)圖(tu)6-3所示。
b. 向大氣(qi)排(pai)放的(de)非(fei)可燃氣(qi)體放空(kong)管高度應符合下列要求。
Ⅰ. 設備上(shang)或管(guan)道上(shang)的放空管(guan)口應高出鄰近(jin)的操(cao)作平臺(tai)2m以(yi)上(shang)。
Ⅱ. 緊靠(kao)建筑(zhu)物、構筑(zhu)物或其內部布(bu)置的設備或管道的放空口(kou)，應高出建筑(zhu)物、構筑(zhu)物2m以上。
c. GB50316《工業金(jin)屬管道(dao)設計規范》對氣體排放的規定，引入了環境保護的國(guo)家(jia)標準。
Ⅰ. B類氣體的放(fang)空管(guan)管(guan)口及安(an)全閥排放(fang)口與(yu)平臺(tai)或建(jian)筑(zhu)物的相對距(ju)離應符合現行國家(jia)標(biao)準GB 50160《石油(you)化工企業(ye)設計防火(huo)規范(fan)》中(zhong)的相應規定(ding)。
Ⅱ. 放空口位(wei)置除上述要求外，還應(ying)符合現行國(guo)家標(biao)準GB/T 3840《制定(ding)(ding)地方大氣(qi)污(wu)染物排放標(biao)準的技術方法》的規定(ding)(ding)。
33. GB 50316《工業金屬管(guan)道設計規范》對B類流體進行了一些強制的(de)布置規定。
a. 在(zai)車(che)間內或裝置內不便(bian)維修的區域，不宜將輸送強(qiang)腐蝕性及(ji)B類流(liu)體的管道(dao)敷(fu)設在(zai)地下。
b. 在無可靠的通風條件(jian)及無安(an)全措施時，不得在通行管溝內布置(zhi)窒息性(xing)及B類(lei)流體的管道。
c. B類流體的(de)管道，不得安裝在通風不良的(de)廠房內(nei)、室(shi)內(nei)的(de)吊頂內(nei)及建（構）筑物(wu)封閉的(de)夾層內(nei)。
d. 密度比環境(jing)空氣大的(de)室外B類氣體(ti)管道，當有(you)法蘭、螺紋連接或(huo)有(you)填料(liao)結構的(de)管道組成(cheng)件(jian)時，不(bu)應(ying)緊靠有(you)門窗的(de)建筑物(wu)敷設(she)。
e. B類流體的管道不得(de)穿過與其無關的建筑物。
f. B類流體的管道(dao)(dao)不(bu)(bu)應在(zai)高溫管道(dao)(dao)兩側相鄰布(bu)置(zhi)，也不(bu)(bu)應布(bu)置(zhi)在(zai)高溫管道(dao)(dao)上方有熱影響的位置(zhi)。
g. B類流體(ti)管道(dao)與(yu)儀表及電(dian)氣的(de)電(dian)纜(lan)相鄰敷設時，平(ping)行(xing)(xing)凈距不(bu)(bu)宜小于1m。電(dian)纜(lan)在(zai)下方敷設時，交叉凈距不(bu)(bu)應小于0.5m。當(dang)管道(dao)采(cai)用焊接連接結構并無(wu)閥門時，其平(ping)行(xing)(xing)凈距可(ke)取上述凈距的(de)50％。
h. B類液(ye)體排放應(ying)符合GB50316的規定(ding)。含油的水應(ying)先排人油水分(fen)離裝置。
i. B類流體(ti)管道與氧氣(qi)管道的平行凈(jing)距(ju)不(bu)應小(xiao)于(yu)500mm。交叉凈(jing)距(ju)不(bu)應小(xiao)于(yu)250mm。當管道采用焊接連接結構(gou)并無(wu)閥門時，其平行凈(jing)距(ju)可(ke)取上(shang)述凈(jing)距(ju)的50％。
34. 布置管(guan)道(dao)應留(liu)有轉(zhuan)動設(she)備(bei)維修、操作和設(she)備(bei)內(nei)填充物裝卸及消(xiao)防車道(dao)等所需空(kong)間。
a. 吊(diao)裝孔范圍內不應布置管(guan)道(dao)。在設備內件(jian)抽出區(qu)域及設備法蘭拆卸區(qu)內不應布置管(guan)道(dao)。
b. 儀表接口(kou)的設置應符合(he)下列規(gui)定。
Ⅰ. 就地指示儀表接口的位(wei)置應(ying)設在操作(zuo)人員看得(de)清的高度。
Ⅱ. 管(guan)道上(shang)的(de)儀(yi)表接口應按儀(yi)表專(zhuan)業(ye)的(de)要求設置，并應滿足元件裝卸所需的(de)空(kong)間。
Ⅲ. 設計(ji)壓力不大(da)于(yu)(yu)(yu)6.3MPa或設計(ji)溫度不高于(yu)(yu)(yu)425℃的(de)蒸(zheng)汽管道，儀(yi)表(biao)接口(kou)公稱直(zhi)徑(jing)不應(ying)小于(yu)(yu)(yu)15mm。大(da)于(yu)(yu)(yu)上述(shu)條件及有振動的(de)管道，儀(yi)表(biao)接口(kou)公稱直(zhi)徑(jing)不應(ying)小于(yu)(yu)(yu)20mm，當主管公稱直(zhi)徑(jing)小于(yu)(yu)(yu)20mm時，儀(yi)表(biao)接口(kou)不應(ying)小于(yu)(yu)(yu)主管徑(jing)。
35. 不銹鋼管道布置時(shi)管道焊縫的設置應符合下列要求。
a. 不銹鋼管道對接焊口的中心與彎管起彎點的距離不應小于管子外徑，且不小于100mm。
b. 不銹鋼管道上兩相鄰對接焊口的中心間距如下。
Ⅰ. 對于(yu)公(gong)稱直徑小于(yu)150mm的管道，不(bu)應小于(yu)外徑，且(qie)不(bu)得小于(yu)50mm。
Ⅱ. 對(dui)于公(gong)稱直(zhi)徑等于或(huo)大于150mm的管道，不應小(xiao)于150mm。
c. 不(bu)銹鋼(gang)管道的環焊縫不宜在管托的范圍內。需熱處理的焊縫從外側距支架邊緣的凈距宜大于焊縫寬度的5倍，且不應小于100mm。
36. 廠內管(guan)線綜(zong)合。
a. 沿(yan)地面或低支架敷設的管道，不應環繞工藝裝置(zhi)或罐組四周布置(zhi)。
b. 可(ke)燃(ran)氣體(ti)、液化烴(jing)、可(ke)燃(ran)液體(ti)的管道橫(heng)穿(chuan)鐵路或道路時(shi)，應敷設在管涵或套管內。
c. 可燃氣體、液化烴(jing)、可燃液體的管道，不得穿(chuan)越或(huo)跨(kua)越與其(qi)無關的煉油工藝裝置、化工生產單(dan)元或(huo)設(she)施；但可跨(kua)越罐區泵(beng)房(fang)（棚）。在(zai)跨(kua)越泵(beng)房(fang)（棚）的管道上(shang)，不應設(she)置閥門、法蘭、螺紋接頭和補償器等(deng)。
d. 距(ju)散發密度大于空氣(qi)的(de)可燃氣(qi)體(ti)設備30m以內的(de)管溝(gou)、電纜溝(gou)、電纜隧(sui)道(dao)，應采取防止可燃氣(qi)體(ti)竄入和積(ji)聚(ju)的(de)措施。
e. 各種工藝管道或含可燃液體(ti)的污水管道，不應(ying)沿道路(lu)敷設在路(lu)面或路(lu)肩上(shang)下(xia)。
f. 布置在公路(lu)型道路(lu)路(lu)肩(jian)上的管架支(zhi)柱(zhu)、照明(ming)電桿、行(xing)道樹或(huo)標志(zhi)桿等，應符合下列規定(ding):
Ⅰ. 至雙車(che)道路(lu)(lu)面邊(bian)緣不應小(xiao)(xiao)于0.5m（很多(duo)現行(xing)標準規定管(guan)架立柱邊(bian)緣距鐵(tie)路(lu)(lu)中(zhong)心線不應小(xiao)(xiao)于3m，距道路(lu)(lu)路(lu)(lu)肩(jian)不應小(xiao)(xiao)于1m）。
Ⅱ. 至單車道中心線不應小(xiao)于(yu)3m。
