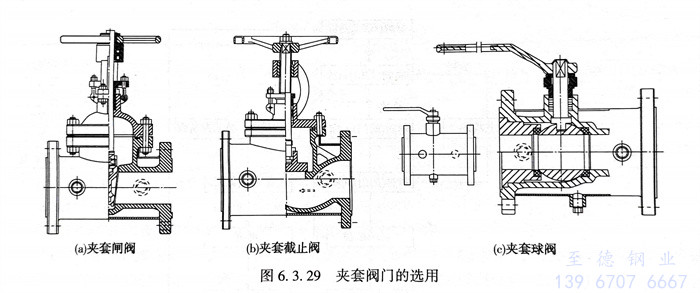

浙江至德鋼業有限公司技術人員某全夾套管道閥門選用了普通非夾套閥門,造成管道內物料凝固堵塞,管道設計人員不了解夾套閥門的原理。夾套閥是采用蒸汽或導熱油加熱夾套結構,具有保溫、加熱功能的閥門,夾套閥的類型有夾套閘閥、夾套截(jie)止閥、夾套球閥(fa)等,見圖6.3.29。夾套閥有關規范見JB/T 13458《保溫夾套閥門》。


圖 29.jpg

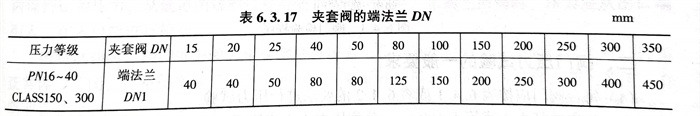

  夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa)是由閥(fa)(fa)(fa)門和(he)(he)夾(jia)(jia)(jia)(jia)套(tao)(tao)共同(tong)焊(han)接(jie)為(wei)一體(ti)組(zu)成(cheng),分(fen)為(wei)法蘭式(shi)夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa)(又(you)(you)稱全夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa))和(he)(he)管帽式(shi)夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa)(又(you)(you)稱半夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa))兩種型(xing)式(shi)。石(shi)油化工裝置通常采(cai)用法蘭式(shi)夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa)型(xing)式(shi),其夾(jia)(jia)(jia)(jia)套(tao)(tao)是焊(han)裝于(yu)閥(fa)(fa)(fa)門的(de)兩端(duan)法蘭之間,夾(jia)(jia)(jia)(jia)套(tao)(tao)上設置有(you)進(jin)蒸(zheng)(zheng)汽(qi)(或(huo)其他(ta)熱(re)(re)載(zai)體(ti))連(lian)接(jie)口(kou)、出蒸(zheng)(zheng)汽(qi)(或(huo)其他(ta)熱(re)(re)載(zai)體(ti))連(lian)接(jie)口(kou)和(he)(he)凝(ning)液(ye)出口(kou)。通過連(lian)接(jie)口(kou),夾(jia)(jia)(jia)(jia)套(tao)(tao)中可自(zi)由地流過蒸(zheng)(zheng)汽(qi)或(huo)其他(ta)熱(re)(re)載(zai)體(ti),排(pai)出凝(ning)液(ye)。為(wei)夾(jia)(jia)(jia)(jia)套(tao)(tao)與(yu)閥(fa)(fa)(fa)門組(zu)焊(han)方便,且與(yu)管路系統的(de)夾(jia)(jia)(jia)(jia)套(tao)(tao)法蘭配合,夾(jia)(jia)(jia)(jia)套(tao)(tao)閥(fa)(fa)(fa)的(de)端(duan)法蘭應(ying)(ying)比常規閥(fa)(fa)(fa)門的(de)端(duan)法蘭大1~2個規格。應(ying)(ying)符合表6.3.17要求。

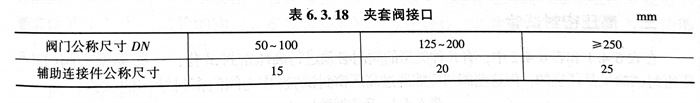

  閥(fa)門夾(jia)套上應設置進(jin)氣連(lian)(lian)接口(kou)(kou)(kou)和(he)出氣連(lian)(lian)接口(kou)(kou)(kou),分(fen)別位于夾(jia)套兩(liang)側或(huo)(huo)底部,必要(yao)時(shi)可(ke)增設排污(wu)口(kou)(kou)(kou)以排泄夾(jia)套內的凝液和(he)積聚污(wu)物。連(lian)(lian)接口(kou)(kou)(kou)和(he)排污(wu)口(kou)(kou)(kou)端部連(lian)(lian)接形式可(ke)為內螺紋連(lian)(lian)接、法蘭連(lian)(lian)接或(huo)(huo)承插焊接連(lian)(lian)接。連(lian)(lian)接口(kou)(kou)(kou)和(he)排污(wu)口(kou)(kou)(kou)的尺(chi)寸,可(ke)按表6.3.18的要(yao)求。
