磁(ci)化(hua)是進(jin)行漏磁(ci)檢測(ce)的(de)第(di)一步。在不銹鋼管(guan)漏磁(ci)檢測(ce)中(zhong)一般采用直流磁(ci)化(hua)，磁(ci)化(hua)場的(de)方向和(he)強度不隨時間(jian)變化(hua)。鋼管(guan)被磁(ci)化(hua)后(hou)，在線亞洲日產一區二區:不銹鋼管中(zhong)阻隔磁(ci)(ci)力線的(de)(de)缺(que)陷(xian)將產(chan)生漏磁(ci)(ci)場。漏磁(ci)(ci)場的(de)(de)大小與(yu)鋼管的(de)(de)磁(ci)(ci)化狀態呈(cheng)非線性相(xiang)關，同(tong)時與(yu)缺(que)陷(xian)的(de)(de)形態對應。磁(ci)(ci)化狀態主要指磁(ci)(ci)化場的(de)(de)方向與(yu)強度等。由于磁(ci)(ci)場的(de)(de)矢量特(te)性，在不銹鋼(gang)管的(de)磁(ci)(ci)(ci)(ci)化(hua)(hua)方法(fa)和磁(ci)(ci)(ci)(ci)化(hua)(hua)器的(de)設計(ji)中，特別需要關注的(de)是(shi)磁(ci)(ci)(ci)(ci)化(hua)(hua)場(chang)(chang)的(de)相對方向，包括(kuo)磁(ci)(ci)(ci)(ci)化(hua)(hua)場(chang)(chang)與鋼(gang)管軸線的(de)夾角(jiao)、磁(ci)(ci)(ci)(ci)化(hua)(hua)場(chang)(chang)與鋼(gang)管表面(mian)法(fa)向的(de)夾角(jiao)、磁(ci)(ci)(ci)(ci)化(hua)(hua)場(chang)(chang)與裂紋走向的(de)夾角(jiao)等(deng)。此(ci)外，不銹鋼管經漏磁(ci)檢(jian)測后需要進行(xing)退磁(ci)處理，消(xiao)除剩(sheng)磁(ci)對后續(xu)加工、運輸和使用的影(ying)響。

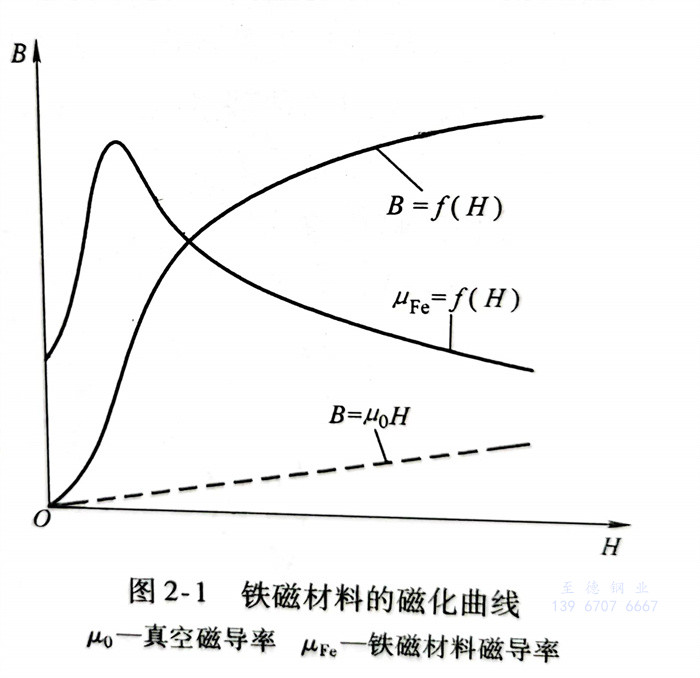

  如(ru)圖2-1所示，將一個(ge)對外界完(wan)全沒(mei)有磁(ci)性的(de)鋼鐵試件放在磁(ci)場中，它將受到(dao)磁(ci)化。如(ru)果磁(ci)場強度H從0開(kai)始(shi)逐漸增加，則試件中的(de)磁(ci)感(gan)應強度B也將逐漸增加至飽和。這(zhe)種反映磁(ci)材料磁(ci)感(gan)應強度B與磁(ci)場強度H變(bian)化規(gui)律的(de)曲線B＝f（H），稱為(wei)材料的(de)磁(ci)化曲線。

  從(cong)圖2-1中可以看出，當把鐵磁(ci)(ci)(ci)(ci)材料置于外加(jia)(jia)磁(ci)(ci)(ci)(ci)場(chang)中時(shi)，其磁(ci)(ci)(ci)(ci)感應(ying)(ying)強(qiang)度B將明顯地增(zeng)(zeng)大(da)(da)，產(chan)生(sheng)比(bi)原(yuan)來磁(ci)(ci)(ci)(ci)化場(chang)大(da)(da)得(de)多（10～105倍）的(de)(de)(de)磁(ci)(ci)(ci)(ci)場(chang)。B與H之(zhi)間存在著非(fei)線性關系(xi)。當H逐漸增(zeng)(zeng)大(da)(da)時(shi)，B也增(zeng)(zeng)加(jia)(jia)，但上(shang)升(sheng)緩慢，說(shuo)明此(ci)時(shi)磁(ci)(ci)(ci)(ci)疇剛開始中擴張，磁(ci)(ci)(ci)(ci)化緩慢，磁(ci)(ci)(ci)(ci)化很不充分。當H繼續(xu)增(zeng)(zeng)大(da)(da)時(shi)，B急驟(zou)增(zeng)(zeng)加(jia)(jia)，幾乎呈直(zhi)線上(shang)升(sheng)，此(ci)時(shi)磁(ci)(ci)(ci)(ci)疇疇壁位移加(jia)(jia)速，B值(zhi)上(shang)升(sheng)很快，材料得(de)到急劇磁(ci)(ci)(ci)(ci)化。在此(ci)階(jie)段，B值(zhi)的(de)(de)(de)上(shang)升(sheng)不是平滑(hua)的(de)(de)(de)，而(er)是階(jie)梯跳躍式(shi)的(de)(de)(de)，并產(chan)生(sheng)稱之(zhi)為(wei)“巴(ba)克豪森效應(ying)(ying)”的(de)(de)(de)現象(xiang)。當H進一(yi)步(bu)增(zeng)(zeng)大(da)(da)時(shi)，B的(de)(de)(de)增(zeng)(zeng)加(jia)(jia)又(you)變得(de)緩慢，產(chan)生(sheng)了一(yi)個轉折，這時(shi)磁(ci)(ci)(ci)(ci)疇疇壁擴張已(yi)近尾(wei)聲，代(dai)之(zhi)以磁(ci)(ci)(ci)(ci)疇磁(ci)(ci)(ci)(ci)矩(ju)的(de)(de)(de)轉動為(wei)主。之(zhi)后，H值(zhi)即使再增(zeng)(zeng)加(jia)(jia)，B卻幾乎不再增(zeng)(zeng)加(jia)(jia)，此(ci)時(shi)磁(ci)(ci)(ci)(ci)疇平行(xing)排列(lie)的(de)(de)(de)過程已(yi)基本結束(shu)，鐵磁(ci)(ci)(ci)(ci)質的(de)(de)(de)磁(ci)(ci)(ci)(ci)化過程基本結束(shu)，材料磁(ci)(ci)(ci)(ci)化已(yi)經達(da)到飽和。因此(ci)，鐵磁(ci)(ci)(ci)(ci)材料的(de)(de)(de)磁(ci)(ci)(ci)(ci)化曲線是非(fei)線性的(de)(de)(de)。

  從圖2-1中還可以(yi)看出，對于(yu)真空(kong)中的(de)(de)磁(ci)感(gan)應強度，因(yin)磁(ci)導(dao)率(lv)為(wei)定值，真空(kong)0r的(de)(de)磁(ci)化(hua)(hua)(hua)曲線(xian)(xian)為(wei)一(yi)斜率(lv)恒定的(de)(de)直線(xian)(xian)。而對于(yu)鐵磁(ci)材(cai)料磁(ci)化(hua)(hua)(hua)曲線(xian)(xian)的(de)(de)斜率(lv)，在不(bu)同的(de)(de)磁(ci)化(hua)(hua)(hua)階段是變化(hua)(hua)(hua)的(de)(de)。當(dang)H開始增(zeng)加時(shi)，超初(chu)HFe值增(zeng)加，但(dan)到最大值后就下(xia)降。下(xia)降到一(yi)定程度時(shi)，μFe值變化(hua)(hua)(hua)趨緩。

  不銹鋼管作為一種典型的鐵磁性材料，進行漏磁檢測的前提是對鋼管進行有效的磁化。根據圖2-1可知，當外激勵磁場強度太小時，鋼管磁感應強度太低，則缺陷不能激發出足夠強度的漏磁場；隨著激勵磁場強度的不斷增加，磁感應強度急劇增加，缺陷漏磁場強度不斷增加；當鋼管被磁化至飽和狀態時，缺陷漏磁場強度將基本保持不變。此時，如果繼續不斷增加外激勵磁場的強度，由于會形成背景磁場的壓縮效應，缺陷漏磁場強度將出現減小的情況，而此時噪聲則不斷增加，從而造成缺陷信噪比降低。因此，將鋼管磁化至飽和狀態是獲得高靈敏度和高信噪比的最佳檢測條件，過弱或過強的外激勵磁場都會影響檢測效果。

  此外，對不銹鋼管進行局部磁化時，存在有效均勻磁化區域。有效均勻磁化區域的含義是指被檢測區域的鋼管必須磁化均勻，也即相同形態的缺陷在該區域內的任何位置都產生相同的漏磁場強度。因此，在設計磁化器時，需要同時滿足對鋼管進行飽和磁化與均勻磁化的要求。
