在不(bu)銹鋼管(guan)漏(lou)磁無(wu)損檢測(ce)中，往往沒有去考慮鐵磁性構件運動速度對漏磁場形成的影響。但隨著檢測速度的不斷提高，高速運動對檢測機理和檢測性能的影響將會表現出來，除了不銹鋼管中存在的渦流效應，還有更深層次的磁后效現象，速度越快，磁后效影響越明顯。

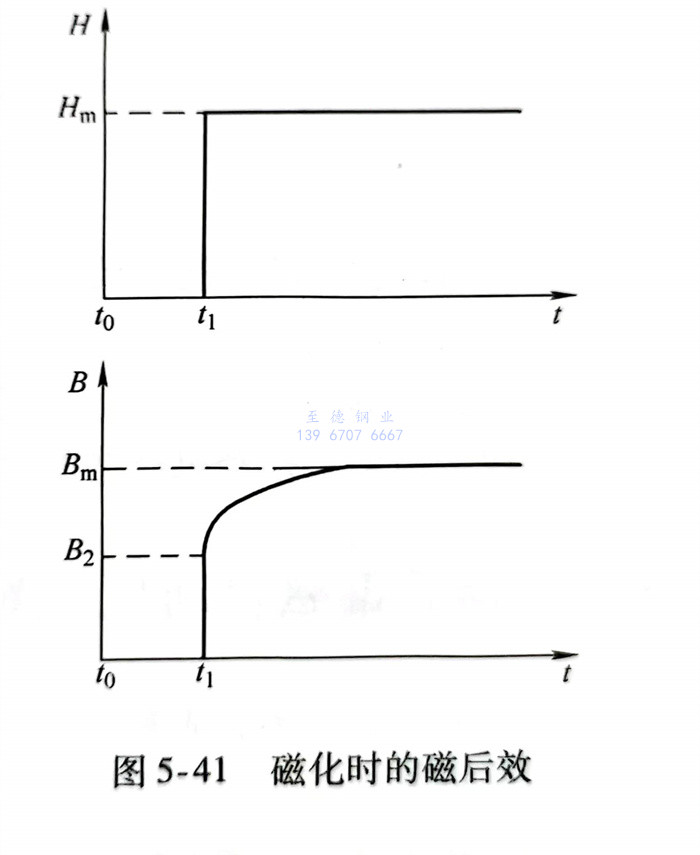

  在(zai)靜(jing)態或(huo)低速(su)磁化過程中(zhong)，不(bu)需(xu)要考慮磁化建立所需(xu)的(de)(de)時(shi)(shi)間(jian)；在(zai)高速(su)漏(lou)磁檢測中(zhong)，這一(yi)建立時(shi)(shi)間(jian)雖然非常短，但影響重大。磁感應(ying)強(qiang)(qiang)度(du)（或(huo)磁化強(qiang)(qiang)度(du)）隨磁場變(bian)化的(de)(de)延遲(chi)現象稱為磁后效現象。如圖5-41所示，當外磁場從(cong)0突然階躍變(bian)化到時(shi)(shi)，磁性(xing)材料的(de)(de)磁感應(ying)強(qiang)(qiang)度(du)并(bing)不(bu)是立即全(quan)部(bu)達到穩(wen)定值(zhi)Bm，而是一(yi)部(bu)分瞬時(shi)(shi)到達B2另一(yi)部(bu)分緩慢趨近穩(wen)定值(zhi)。

  磁(ci)化(hua)強度逐漸達(da)到穩定(ding)狀(zhuang)態的時(shi)(shi)間稱為磁(ci)化(hua)弛豫(yu)時(shi)(shi)間，這一(yi)過(guo)程(cheng)稱為磁(ci)化(hua)弛豫(yu)過(guo)程(cheng)。單弛豫(yu)時(shi)(shi)間磁(ci)后效可表示為

    B-B2=(Bm-B2)x(1-e-/t)     (5-14)

  式中，B為(wei)(wei)任一時刻的(de)(de)磁感應強(qiang)(qiang)(qiang)度；B2為(wei)(wei)瞬(shun)時達到(dao)的(de)(de)那部(bu)分(fen)磁感應強(qiang)(qiang)(qiang)度；Bm為(wei)(wei)穩定后的(de)(de)磁感應強(qiang)(qiang)(qiang)度，τ為(wei)(wei)弛豫時間(jian)參量(liang)。

  當鐵磁體被磁化(hua)時(shi)，磁矩的方向(xiang)將(jiang)發生變(bian)化(hua)，而(er)且為了滿足自由(you)能最低的要(yao)求(qiu)，價電子(zi)(zi)(zi)也(ye)在離(li)子(zi)(zi)(zi)之(zhi)間擴(kuo)散，但這種擴(kuo)散不(bu)是和(he)磁場的變(bian)化(hua)同時(shi)完成的，在時(shi)間上有一定的滯后性。根(gen)據(ju)一般電子(zi)(zi)(zi)或(huo)離(li)子(zi)(zi)(zi)擴(kuo)散理論，電子(zi)(zi)(zi)或(huo)離(li)子(zi)(zi)(zi)的擴(kuo)散是具(ju)有一定弛豫時(shi)間的，弛豫時(shi)間τ為

  由式（5-15）可(ke)知(zhi)，升(sheng)高溫度會使弛(chi)豫時間減少，但在實際檢測(ce)過程中不可(ke)行(xing)。

  在不(bu)(bu)(bu)銹(xiu)鋼管(guan)進(jin)入(ru)磁化(hua)(hua)(hua)線圈后，鋼管(guan)中發(fa)生的(de)變(bian)化(hua)(hua)(hua)有(you)(you)：磁疇(chou)壁的(de)位(wei)移、磁化(hua)(hua)(hua)矢(shi)量的(de)轉動(dong)、價電子(zi)在離子(zi)之間的(de)擴散(san)。這三種(zhong)過程都會有(you)(you)一定的(de)阻(zu)尼，不(bu)(bu)(bu)銹(xiu)鋼管(guan)中磁感(gan)應(ying)強度的(de)變(bian)化(hua)(hua)(hua)不(bu)(bu)(bu)能瞬間完(wan)成。磁疇(chou)壁位(wei)移的(de)阻(zu)力主要(yao)來自材料內部(bu)結構的(de)不(bu)(bu)(bu)均(jun)勻，如(ru)內應(ying)力的(de)不(bu)(bu)(bu)均(jun)勻和雜質(zhi)空(kong)洞分布的(de)不(bu)(bu)(bu)均(jun)勻。對于磁化(hua)(hua)(hua)矢(shi)量的(de)轉動(dong)，由于其在外磁場作用下完(wan)成，故需考慮(lv)靜(jing)磁能。磁矩轉動(dong)是在晶格(ge)(ge)上(shang)進(jin)行的(de)，所以又要(yao)考慮(lv)晶格(ge)(ge)各向異性能，如(ru)果物質(zhi)中有(you)(you)應(ying)力，就會產生另一種(zhong)各向異性能，同(tong)樣(yang)會對晶格(ge)(ge)轉動(dong)起阻(zu)礙(ai)作用。因此，弛(chi)豫時間受多種(zhong)因素的(de)影(ying)響，目前還沒有(you)(you)直接的(de)理(li)論計算方(fang)法。

  在不(bu)銹鋼管漏(lou)磁(ci)檢測(ce)(ce)中，隨著磁(ci)化(hua)(hua)器與被測(ce)(ce)構件(jian)間相對運(yun)(yun)動速(su)度的(de)提高，磁(ci)后效(xiao)現象的(de)影(ying)響不(bu)能(neng)忽(hu)略。可以(yi)采用(yong)加長沿磁(ci)化(hua)(hua)場方(fang)向(xiang)上(shang)的(de)磁(ci)化(hua)(hua)器長度來減(jian)小(xiao)這一影(ying)響，但對具有(you)回轉運(yun)(yun)動的(de)循環磁(ci)化(hua)(hua)過程，磁(ci)后效(xiao)現象將會直接(jie)影(ying)響漏(lou)磁(ci)檢測(ce)(ce)的(de)靈敏度，并且難(nan)以(yi)消除。

  為此，在理(li)論上和試驗(yan)中(zhong)，一方(fang)面尋求(qiu)不銹鋼管磁(ci)化(hua)弛豫時(shi)間的計算和測量方(fang)法(fa)，將(jiang)有利于精確評價磁(ci)后效的影響(xiang)程度；另一方(fang)面，尋求(qiu)新(xin)的漏磁(ci)檢測方(fang)法(fa)來消(xiao)除(chu)磁(ci)后效影響(xiang)，將(jiang)是高(gao)速(su)(su)或超高(gao)速(su)(su)漏磁(ci)檢測需要研(yan)究的問題。對此，在研(yan)制高(gao)速(su)(su)漏磁(ci)檢測設(she)備時(shi)，應盡(jin)可能地去(qu)探索如何減少或者避免(mian)磁(ci)后效現象。
