①. 伴中(zhong)(zhong)管(guan)(guan)線(xian)的(de)(de)口徑(jing)(jing)：一般伴中(zhong)(zhong)管(guan)(guan)道(dao)的(de)(de)管(guan)(guan)徑(jing)(jing)不小于(yu)DN15。有(you)的(de)(de)工程熱(re)水(shui)、蒸汽伴中(zhong)(zhong)管(guan)(guan)線(xian)全部(bu)采用(yong)DN15的(de)(de)管(guan)(guan)子(zi)。有(you)的(de)(de)工程蒸汽伴熱(re)伴中(zhong)(zhong)管(guan)(guan)子(zi)全部(bu)采用(yong)DN15的(de)(de)，熱(re)水(shui)伴熱(re)伴中(zhong)(zhong)管(guan)(guan)子(zi)全部(bu)采用(yong)DN20的(de)(de)。SH／T 3040《石油化工管(guan)(guan)道(dao)伴管(guan)(guan)及夾(jia)套管(guan)(guan)設計規范》內規定(ding)伴管(guan)(guan)的(de)(de)管(guan)(guan)徑(jing)(jing)宜為(wei)10、12、DN15、DN20或DN25。有(you)的(de)(de)工程伴管(guan)(guan)的(de)(de)管(guan)(guan)徑(jing)(jing)有(you)DN40的(de)(de)。
伴(ban)(ban)管(guan)(guan)的(de)管(guan)(guan)徑比較小時容(rong)易堵塞(sai)，伴(ban)(ban)管(guan)(guan)的(de)管(guan)(guan)徑較大(da)時不宜熱煨彎纏(chan)繞和施工，需根(gen)據具體(ti)工程項(xiang)目實際(ji)情況選用(yong)。浙江(jiang)至(zhi)德鋼業有限公司技術人員(yuan)在某(mou)施工現場(chang)，看(kan)到伴(ban)(ban)管(guan)(guan)口徑采用(yong)較大(da)，根(gen)本無法靈(ling)活(huo)地伴(ban)(ban)主管(guan)(guan)彎曲，造(zao)成隔(ge)熱層較大(da)，后來統一(yi)更換(huan)成了較小口徑的(de)伴(ban)(ban)管(guan)(guan)。
②. 伴中管線的有效伴熱長度

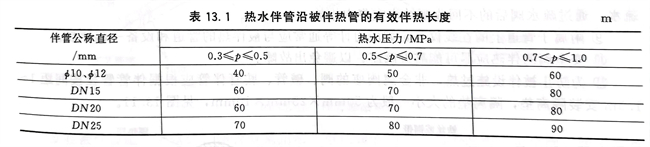

a. 熱(re)水(shui)伴管(guan)沿(yan)被伴熱(re)管(guan)的有效伴熱(re)長(chang)度（包括垂直管(guan)道），可按表13.1的要求(qiu)確定。

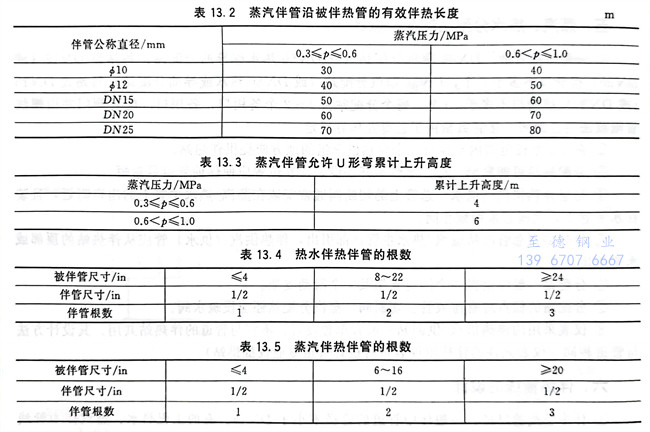

b. 蒸汽伴管(guan)最(zui)(zui)大允(yun)(yun)許(xu)有效(xiao)伴熱(re)(re)長度(du)(du)。伴管(guan)沿被伴熱(re)(re)管(guan)的(de)有效(xiao)伴熱(re)(re)長度(du)(du)（包括垂直管(guan)道(dao)）可按表(biao)(biao)13.2的(de)要求確定。當伴熱(re)(re)蒸汽的(de)凝結(jie)水不回(hui)收(shou)時(shi)，表(biao)(biao)13.2中最(zui)(zui)大允(yun)(yun)許(xu)有效(xiao)伴熱(re)(re)長度(du)(du)可增大20％，采用(yong)導(dao)熱(re)(re)膠泥后伴管(guan)的(de)最(zui)(zui)大允(yun)(yun)許(xu)有效(xiao)伴熱(re)(re)長度(du)(du)宜(yi)減小20％。當伴管(guan)在最(zui)(zui)大允(yun)(yun)許(xu)伴熱(re)(re)長度(du)(du)內出現U形彎時(shi)，伴管(guan)累(lei)計上升高度(du)(du)不宜(yi)大于(yu)表(biao)(biao)13.3中規定的(de)數值。
c. 當導(dao)(dao)熱(re)油(you)供油(you)壓(ya)(ya)力不(bu)低(di)于(yu)0.15MPa（表(biao)壓(ya)(ya)），溫度(du)不(bu)低(di)于(yu)200℃時(shi)導(dao)(dao)熱(re)油(you)伴管的最大有效伴熱(re)長度(du)不(bu)應超(chao)過60m。
③. 熱水伴(ban)熱伴(ban)管的(de)根數(shu)見表13.4。蒸汽(qi)伴(ban)熱伴(ban)管的(de)根數(shu)見表13.5。
④. 對蒸汽伴熱和(he)熱水伴熱的(de)伴熱供汽／水和(he)凝液／回(hui)水的(de)伴前伴后管總長度應(ying)限制在30m內。
⑤. 對(dui)熱(re)水(shui)伴(ban)熱(re)，所有(you)來自(zi)同一站的伴(ban)管(guan)應(ying)有(you)相似的壓(ya)降，以實現均勻流動(dong)。為了達到此目的，最短伴(ban)管(guan)的當量長度不(bu)宜(yi)小(xiao)于(yu)最長伴(ban)管(guan)當量長度的70％，否(fou)則需采(cai)取(qu)在伴(ban)熱(re)供水(shui)／供汽(qi)管(guan)切斷閥下(xia)游安裝限流孔板或截止閥等措施。
⑥. 對熱(re)水(shui)伴熱(re)時，伴管(guan)的(de)袋形高(gao)度沒有限制，宜從被伴熱(re)的(de)管(guan)道的(de)最低(di)點開始至(zhi)最高(gao)點，然后返回至(zhi)熱(re)水(shui)系統。
⑦. 當水(shui)質較差或結垢嚴重時，一(yi)般宜在熱(re)水(shui)伴管的供水(shui)和回(hui)水(shui)靠(kao)近切(qie)斷閥的地方設清洗口。
⑧. 每(mei)根蒸汽(qi)／熱水伴管應有其獨立的供汽(qi)／供水閥和冷凝(ning)(ning)液疏(shu)水閥，不宜(yi)(yi)與其他(ta)伴管合并(bing)疏(shu)水。通過(guo)疏(shu)水閥后的不回收凝(ning)(ning)結水宜(yi)(yi)集中排放。
⑨. 附(fu)屬于管道(dao)上(shang)的在(zai)線儀表，如壓力計(ji)等通常應與被伴(ban)熱(re)的管道(dao)和設備一(yi)起(qi)伴(ban)熱(re)。
⑩. 安全(quan)閥的(de)伴熱(re)應盡可能靠近(jin)閥座，以避免出(chu)故障。

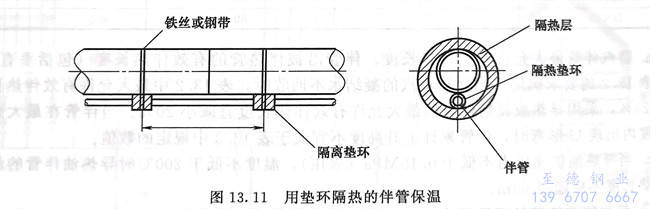

?. 為防(fang)止被伴設(she)施(shi)過熱，非金屬(shu)閥座的(de)閥、堿管、胺管伴管應根據伴管管徑按(an)間距1～1.5m安裝隔離墊(dian)(dian)，隔離墊(dian)(dian)的(de)大小一般為50mm×25mm×10mm，見圖13.11。
?. 所有伴管（包括伴熱供汽、供水和回水的伴管）彎管不能被壓扁，防止影響伴熱效果。
?. 應(ying)(ying)用鋼帶(dai)或鋼絲在間隔1.0～1.5m處固定伴(ban)管(guan)（根據伴(ban)管(guan)管(guan)徑大小）；但這種間隔在彎頭處應(ying)(ying)適(shi)當(dang)縮小距離，因為在這些(xie)地方伴(ban)管(guan)與管(guan)子(zi)的接觸不(bu)緊。
?. 伴管的熱(re)補償方(fang)法
a、利用伴管越過被伴熱設備或管道上的法蘭(lan)、閥(fa)門(men)等形成的彎管作為熱補償。
b.管道(dao)伴(ban)熱(re)時，可(ke)以將伴(ban)管的中點(dian)固定(ding)在(zai)(zai)被伴(ban)熱(re)管道(dao)上。伴(ban)管不得直接焊接在(zai)(zai)被伴(ban)管上作固定(ding)點(dian)。

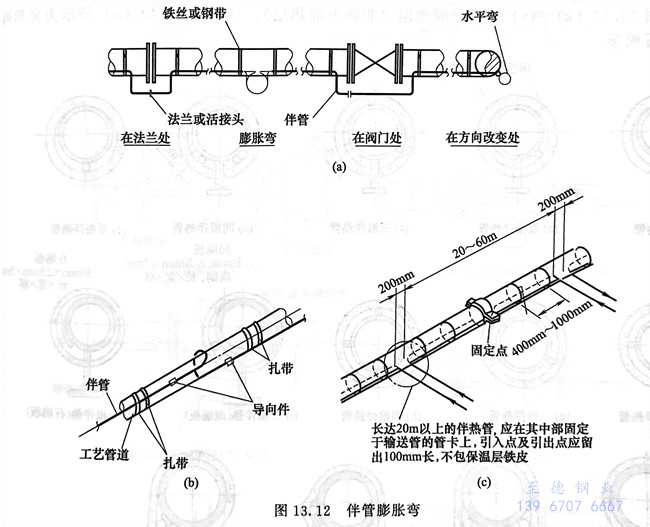

c. 補償器可(ke)(ke)采用U形(xing)、Ω形(xing)或(huo)螺旋(xuan)纏繞(rao)型。也可(ke)(ke)以(yi)將伴(ban)管作為統一考慮(lv)，設置(zhi)一個膨(peng)(peng)脹(zhang)環或(huo)設置(zhi)II形(xing)補償彎(wan)(wan)管，使其自(zi)然補償，如(ru)圖(tu)13.12所示。對蒸汽伴(ban)熱(re)間隔(ge)約24m，對熱(re)水(shui)伴(ban)熱(re)間隔(ge)約30m，應設膨(peng)(peng)脹(zhang)彎(wan)(wan)，閥門和法(fa)蘭處(chu)的回彎(wan)(wan)應作為膨(peng)(peng)脹(zhang)彎(wan)(wan)對待(dai)。
d. 伴管(guan)加熱應合理設置固定支架及導(dao)向(xiang)支架。
e. 伴(ban)(ban)管(guan)隨被伴(ban)(ban)管(guan)轉(zhuan)彎作自然(ran)補償時，伴(ban)(ban)管(guan)固定(ding)點的設置應使被伴(ban)(ban)管(guan)彎頭處的保溫結構(gou)不受損壞。
f. 伴管的高低點(dian)(dian)可不設高點(dian)(dian)排(pai)氣與低點(dian)(dian)排(pai)液。
?. 在被伴設(she)施需維修處，伴管應采用(yong)法蘭(lan)或(huo)活(huo)接頭連接，如控制閥、安全閥、轉子流(liu)量(liang)計等，伴熱管道的分支采用(yong)三通連接。
?. 冷凝水應采取必(bi)要的排放措施，不宜直接排入明溝或漏斗或地面上。
?. 熱水伴管特殊要(yao)求(qiu)。
a. 伴后熱水應回收。
b. 伴管(guan)繞過閥門(men)或(huo)法蘭時(shi)，伴管(guan)最大的有效長度要相應縮短(duan)，每一(yi)處可按3m直管(guan)考慮，伴管(guan)每拐一(yi)個90°彎(wan)按1m考慮。
?. 伴熱(re)管(guan)的安裝
a. 伴熱(re)管的連接
應不妨礙伴熱(re)管(guan)與輸送(song)管(guan)的緊靠(kao)。一般采(cai)用對接焊接及冷彎(wan)（熱(re)煨彎(wan)）的效(xiao)果較(jiao)好(hao)。對經常拆卸輸送(song)管(guan)的法蘭(lan)處，伴熱(re)管(guan)用法蘭(lan)（或活接頭(tou)）連接。紫銅管(guan)的接頭(tou)往往留在保溫層外面。
b. 伴熱管的固定帶
蒸汽伴熱管用鋼帶固定在被加熱的輸送管道上。固定帶寬約15mm，厚約1mm；或用Φ1.6mm鍍鋅鐵絲。固定帶間距如表13.6。沿輸送管的彎頭敷設伴熱管時，每個彎頭所用的固定帶不應少于3根。
