a. 尿(niao)素生(sheng)產過(guo)程對設備腐蝕的(de)情況(kuang)

  在(zai)工業生產(chan)中(zhong)，尿(niao)素是由液氨與(yu)二氧化碳合(he)成的，一般(ban)是在(zai)14～25MPMPa和(he)180～210℃按(an)以(yi)下反應(ying)式進行：

  CO₂+2NH₃→NH₄COONH₂

  NH₄COONH_2→(NH₂)₂CO+H₂O

 反(fan)應前的原料二氧化碳和氨(an)(an)與反(fan)應后的產(chan)物尿素和水(shui)的腐(fu)蝕性(xing)均較弱。但(dan)反(fan)應的中間產(chan)物氨(an)(an)基甲(jia)酸銨在高溫下的腐(fu)蝕卻很強烈。同(tong)時，在合成反(fan)應中生(sheng)成的尿素還會(hui)按以下反(fan)應式產(chan)生(sheng)氰酸和氰酸銨，即

  (NH₂)₂CO→NH₃+HCNO→NH₄CNO

  氰酸和氰酸銨在水中又將電離出氰酸根（CNC），具有較強的與氯離子相似的還原性，從而破壞了不銹耐酸鋼表面的氧化膜，因而有強烈的去鈍化的作用，以致含鉬的不銹耐酸鋼也難以承受其腐蝕作用。因此在腐蝕介質中加入緩蝕劑，不銹鋼才在尿素生產中得到廣泛應用。

b. 不(bu)銹鋼在(zai)尿素(su)生(sheng)產中的應用

  合成氨生產裝置、硝酸銨生產裝置和尿素生產裝置一般都采用不銹鋼制造。在一些廠家的實際應用上一般是在氨合成塔內側、硝酸預熱器、低壓中和塔、濃縮器上采用06Cr19Ni10奧氏體不銹鋼；在合成塔、高壓冷凝器、洗滌器上采用022Cr17Ni12Mo2奧氏體不銹鋼；在氣提塔分布管上應用022Cr25Ni22Mo2N 奧(ao)氏體不銹鋼；在造粒塔上應用06Cr19Ni10 或022Cr17Ni12Mo2奧氏體不銹鋼；在甲銨泵體上采用022Cr18Ni15Mo3Si2N 或022Cr25Ni7Mo3N；在閥門上采用雙相不(bu)銹(xiu)鋼03Cr25Ni6Mo3Cu2N；在尿素合成塔內件、蒸發器、硝酸地下貯槽、硝銨真空蒸發器上應用 12Cr18Mn9Ni5N 或12Cr18Mn10Ni5Mo3N奧氏體不銹鋼；022Cr14Ni14Si4 不銹鋼用于制造濃硝酸設備的冷凝器和槽罐等；022Cr17Ni5Si4Nb鋼用于制造發煙硝酸吸收塔、槽車罐等。

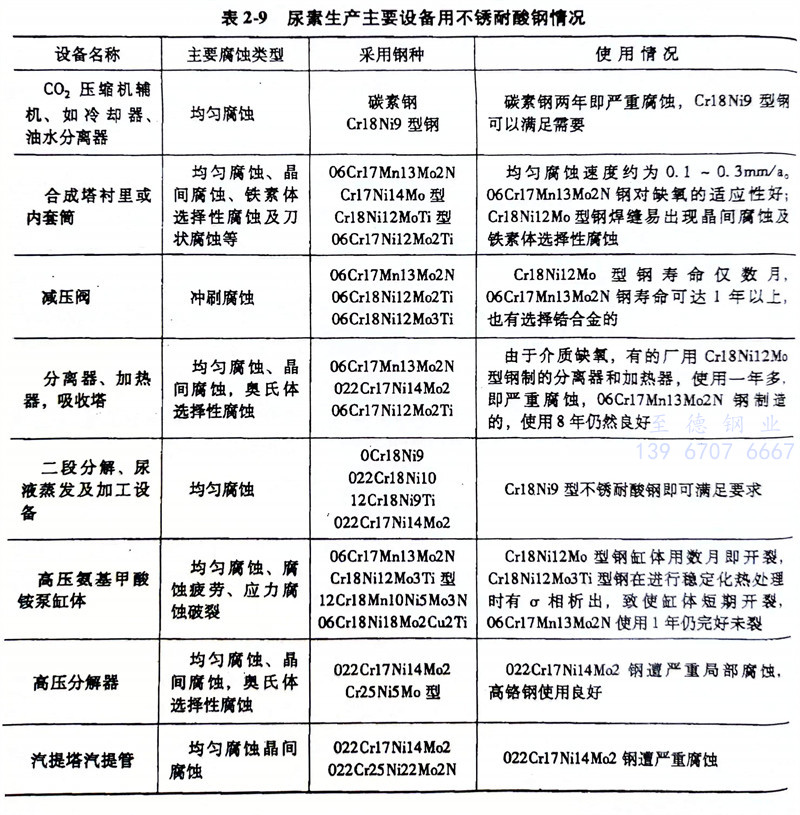

  表2-9列出尿素生產主要(yao)設備用不銹耐(nai)酸鋼情況(kuang)，僅供(gong)參(can)考。

  在選(xuan)擇不銹鋼(gang)時要根據當地當時的(de)(de)情(qing)況(kuang)進行(xing)，別人用(yong)過(guo)的(de)(de)不一(yi)定是最好的(de)(de)，要根據實際情(qing)況(kuang)進行(xing)選(xuan)用(yong)，如當地無此類鋼(gang)，可選(xuan)擇性(xing)近似的(de)(de)其他(ta)不銹鋼(gang)，并盡量選(xuan)擇耐蝕(shi)性(xing)優良的(de)(de)不銹鋼(gang)，以(yi)提高設備的(de)(de)使用(yong)壽(shou)命。
