00Cr12NiTi（3CR12）系南非在20世紀80年代初開發的牌號，除超低碳、氮外，還含有少量（0.5％～1.5％）鎳和少量鈦，由于此鋼在適宜熱處理態具有鐵素體和超低碳馬氏體的雙相組織，因此，此鋼除具有上述現代低鉻鐵素體不銹鋼的性能外，還具有良好的強韌性，且成型性、焊接性和耐磨性優良，由于鈦的加入，焊后也沒有晶間腐蝕敏感性，此鋼即使厚度達30mm，焊后在0℃以下仍

  具有足夠的(de)韌性。在我國(guo)，此牌(pai)號已開始生產(chan)和(he)使(shi)用(yong)，在歐、美諸國(guo)和(he)地區也有類(lei)似牌(pai)號在大量生產(chan)和(he)應用(yong)。

一、力(li)學性能

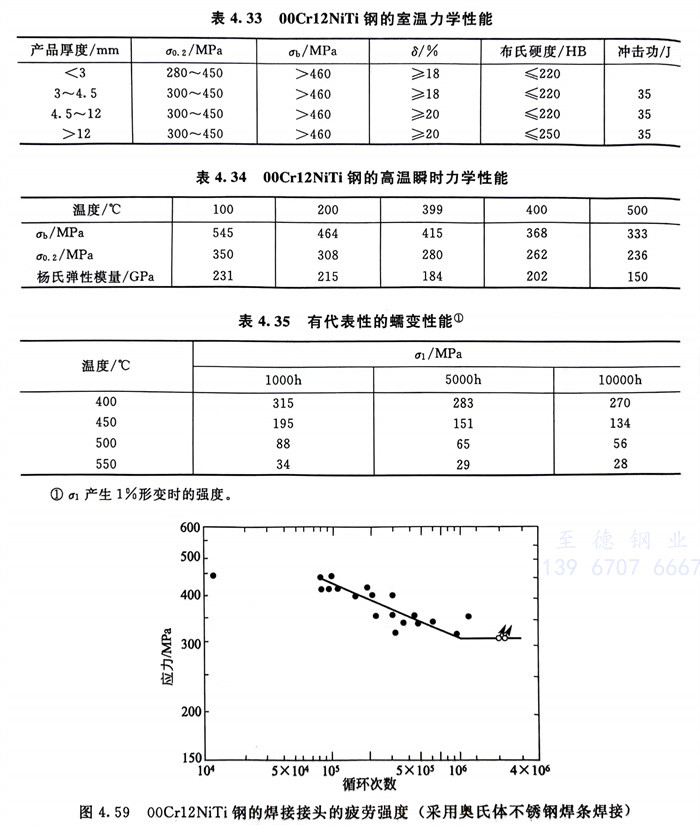

 00Cr12NiTi鋼的各(ge)種力學性(xing)能見表(biao)(biao)4.33～表(biao)(biao)4.35和(he)圖4.59。

 圖4.59 00Cr12NiTi鋼的焊接接頭的疲勞(lao)強(qiang)度（采用奧氏(shi)體(ti)不銹鋼焊條焊接）

二、耐腐(fu)蝕和磨(mo)蝕性能

  此(ci)鋼的耐(nai)(nai)蝕(shi)性雖然(ran)低于含鉻(ge)量(liang)高的一些牌(pai)號(hao)，例如430（1Cr17），但是(shi)其(qi)耐(nai)(nai)蝕(shi)性遠(yuan)高于低碳鋼和(he)耐(nai)(nai)蝕(shi)低合(he)金(jin)鋼，此(ci)鋼主(zhu)要(yao)用(yong)于不以表面美觀為主(zhu)要(yao)要(yao)求的弱腐(fu)蝕(shi)環境中。

 1. 在(zai)大氣中(zhong)的(de)耐(nai)蝕性

    圖(tu)4.60系在南(nan)非大氣條件進(jin)行20年(nian)試驗所(suo)取得(de)的(de)結果，從圖(tu)4.60中的(de)結果可以看出，00Cr12NiTi鋼(gang)的(de)耐蝕(shi)(shi)性(xing)比低碳鋼(gang)和CORTENO（科爾(er)坦合金）高幾(ji)個數(shu)量級(ji)。但是，不推(tui)薦(jian)將00Cr12NiTi鋼(gang)用于腐(fu)蝕(shi)(shi)環(huan)境中的(de)裝飾用途，因為00Cr12NiTi表面(mian)常會形(xing)成一(yi)層雖不影響結構穩定性(xing)的(de)銹(xiu)蝕(shi)(shi)影響美(mei)觀。如果使(shi)用時美(mei)觀很重(zhong)要，當選用00Cr12NiTi鋼(gang)時表面(mian)需加涂層。

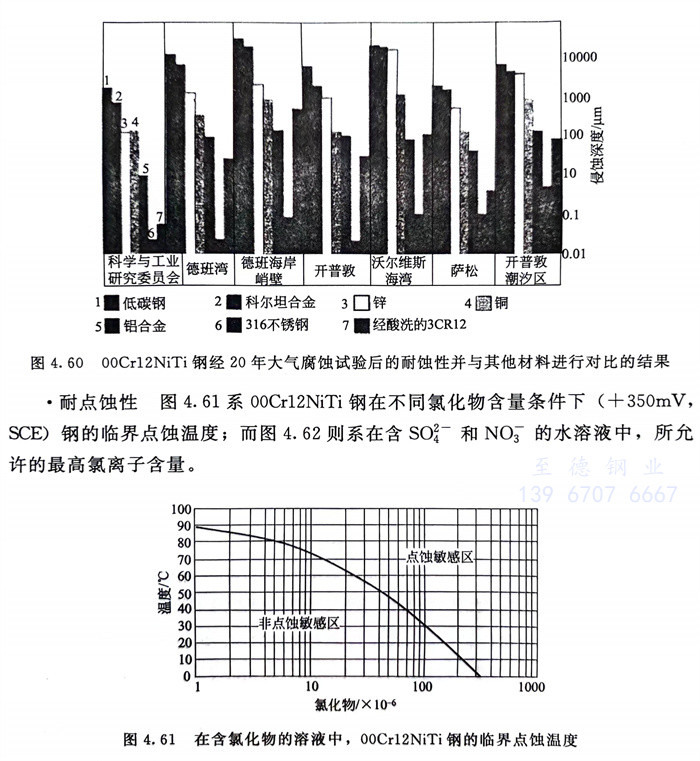

    圖4.60 00Cr12NiTi鋼經20年大(da)氣腐蝕(shi)試驗(yan)后的(de)耐蝕(shi)性并與其他材料進(jin)行對比的(de)結果(guo)

 2. 耐點(dian)蝕性

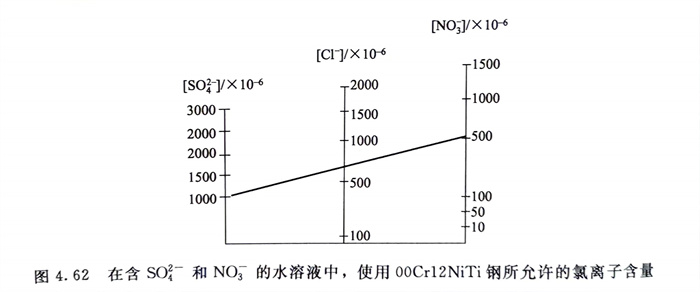

    圖4.61系00Cr12NiTi鋼在不(bu)同氯(lv)化物含(han)量條件下（＋350mV，SCE）鋼的臨界(jie)點蝕溫度；而圖4.62則系在含(han) 和 的水溶液中(zhong)，所允許的最高氯(lv)離子(zi)含(han)量。

 3. 耐晶間(jian)腐蝕性

    00Cr12NiTi經(jing)適宜焊接后(hou)，沒(mei)有晶間腐蝕的敏感性。

 4. 耐應力腐蝕性

    在含硫(liu)化物環境(jing)中(zhong)，00Cr12NiTi鋼(gang)會(hui)產生應力腐蝕，故不推薦無(wu)涂層(ceng)的00Cr12NiTi鋼(gang)在這種用途中(zhong)使(shi)用。

 5. 耐磨蝕性

    00Cr12NiTi鋼的耐(nai)磨(mo)蝕性遠遠優于(yu)表(biao)面無涂層和有(you)涂層的低碳鋼和低合金鋼。圖4.63系耐(nai)磨(mo)試驗結果，由(you)于(yu)此鋼耐(nai)濕態滑(hua)動(dong)磨(mo)損性優良，所以(yi)特別適(shi)(shi)用(yong)(yong)于(yu)礦石等的貯存(cun)、處理(li)和運輸等的設備。但此鋼不適(shi)(shi)用(yong)(yong)于(yu)干磨(mo)損條件。

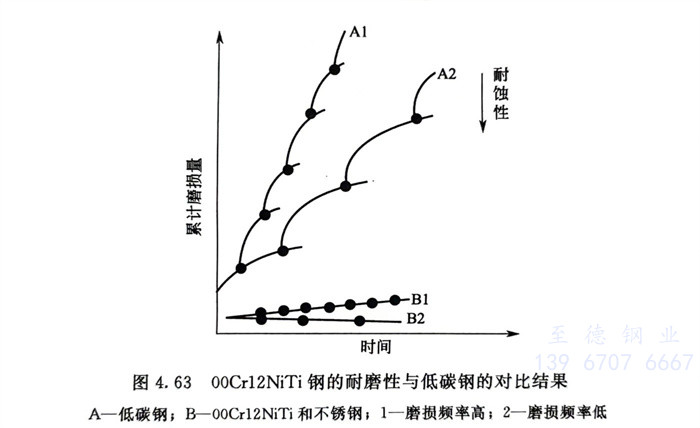

    圖4.63 00Cr12NiTi鋼的(de)耐磨性與低碳鋼的(de)對比結果(guo)

三、冷(leng)熱加工和成型性能(neng)

  00Cr12NiTi具有(you)良(liang)(liang)好的(de)冷、熱加工和成型性(xing)。此鋼(gang)有(you)良(liang)(liang)好的(de)冷成型性(xing)，但(dan)彎曲時回彈性(xing)較(jiao)大(da)，苛刻的(de)冷成型過程中(zhong)需中(zhong)間退火。

四、焊接性

 具有良好的(de)(de)焊接(jie)性(xing)，可采用通用的(de)(de)焊接(jie)方法（MMA／SMAW，MIG／GMAW，TIG／GAW，FCAW和PAW）進行焊接(jie)，且(qie)可與低碳鋼(gang)和不銹(xiu)鋼(gang)進行焊接(jie)，建(jian)議采用AWS309C型焊條，00Cr12NiTi不銹(xiu)鋼(gang)同材(cai)(cai)焊接(jie)，可采用E308L和E316L焊接(jie)材(cai)(cai)料，熱輸(shu)入應控制(zhi)在0.5～1.5kJ／mm之間，焊后需經酸洗鈍化(hua)(hua)處(chu)理(li)以去掉(diao)焊接(jie)接(jie)頭表面的(de)(de)氧化(hua)(hua)皮和貧鉻層。

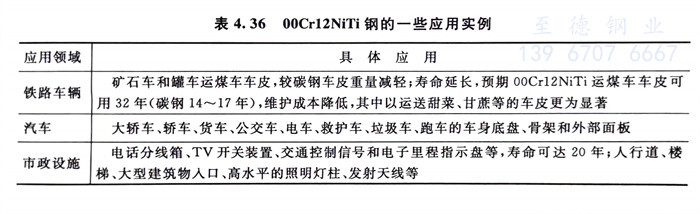

  00Cr12NiTi鋼(gang)易于(yu)(yu)生產，且成本低(di)廉(lian)，使用(yong)(yong)性能優良且使用(yong)(yong)工藝易于(yu)(yu)掌(zhang)握。主要用(yong)(yong)于(yu)(yu)不銹(xiu)、耐磨(mo)蝕等用(yong)(yong)途，代替有涂層和(he)不加涂層的低(di)碳鋼(gang)和(he)耐蝕低(di)合金鋼(gang)，且壽(shou)命(ming)周(zhou)期成本較低(di)。目前，此鋼(gang)及相(xiang)近牌(pai)號在英、美和(he)韓(han)國(guo)(guo)(guo)等國(guo)(guo)(guo)已(yi)廣泛應(ying)用(yong)(yong)，我(wo)國(guo)(guo)(guo)也已(yi)在推廣中，00Cr12NiTi鋼(gang)是一種(zhong)具有廣闊發展前景的現代低(di)鉻不銹(xiu)鋼(gang)，表4.36列入了(le)國(guo)(guo)(guo)外00Cr12NiTi鋼(gang)的一些應(ying)用(yong)(yong)實例，供(gong)參考。
