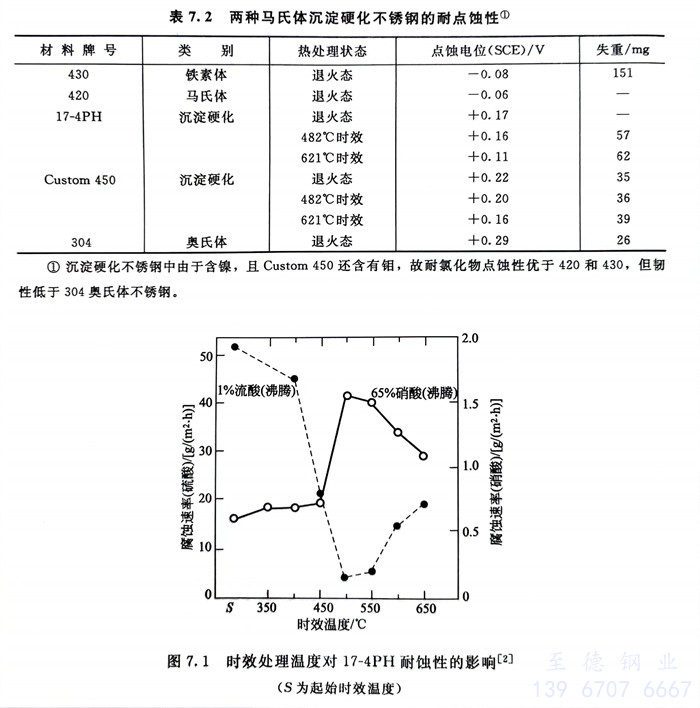

馬氏體沉淀硬化不銹鋼以17-4PH（0Cr17Ni4Cu4Nb）為代表，它是在馬氏體基體上析出富銅的ε相而強化。此類鋼的性能特點是強度高 ，具有不銹性和對弱介質的耐蝕性。表7.2和圖7.1列入了一些試驗結果。馬氏體沉淀硬化不銹鋼(gang)熱處理相對比較簡單，也較容易焊接。但是，即使在軟化狀態下，冷成型性也不能滿足深沖用途的需求，同時在350～400℃間長期使用有脆化傾向，沖擊韌性較低。

  由于馬氏(shi)體(ti)時(shi)效不(bu)(bu)銹鋼(gang)含(han)碳(tan)量低(di)（≤0.03％），（表(biao)7.3中Custom 455和IN-736便屬于超低(di)碳(tan)馬氏(shi)體(ti)時(shi)效不(bu)(bu)銹鋼(gang)）、含(han)鎳(nie)量高（6％～10％）或(huo)10％～20％Co，固(gu)溶處(chu)理后可獲得(de)高強(qiang)(qiang)、高韌(ren)的馬氏(shi)體(ti)基體(ti)，經時(shi)效處(chu)理后，在此基體(ti)上(shang)析出金屬間化(hua)合(he)物而(er)使之(zhi)強(qiang)(qiang)化(hua)，Custom 455的σb可達1700MPa（見表(biao)7.3）。它的性能特(te)點是具(ju)有高的屈強(qiang)(qiang)比，強(qiang)(qiang)、韌(ren)性配合(he)好，低(di)溫韌(ren)性好，易(yi)冷、熱(re)加工和焊(han)接，焊(han)前不(bu)(bu)需(xu)預熱(re)，焊(han)后不(bu)(bu)需(xu)熱(re)處(chu)理。但缺點是由于含(han)鉻(ge)量低(di)，不(bu)(bu)銹耐蝕(shi)性要低(di)于其他類型的沉(chen)淀硬化(hua)不(bu)(bu)銹鋼(gang)。

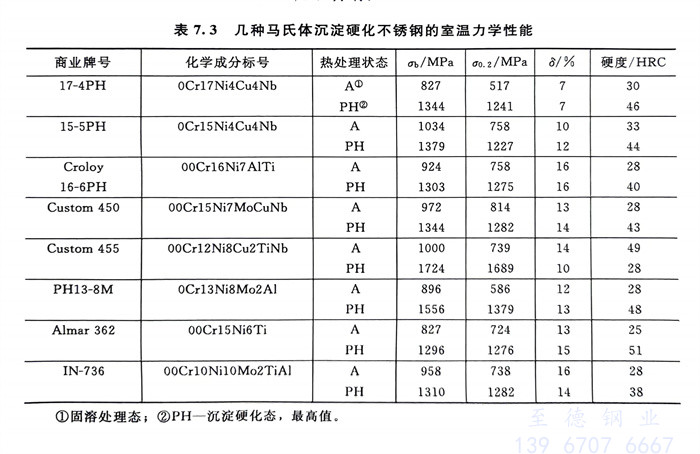

  表7.3 幾種馬氏體沉(chen)淀(dian)硬化不銹鋼的室溫力學性能
