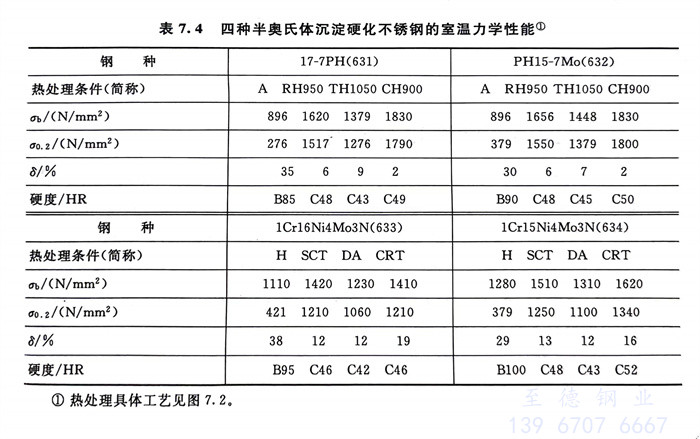

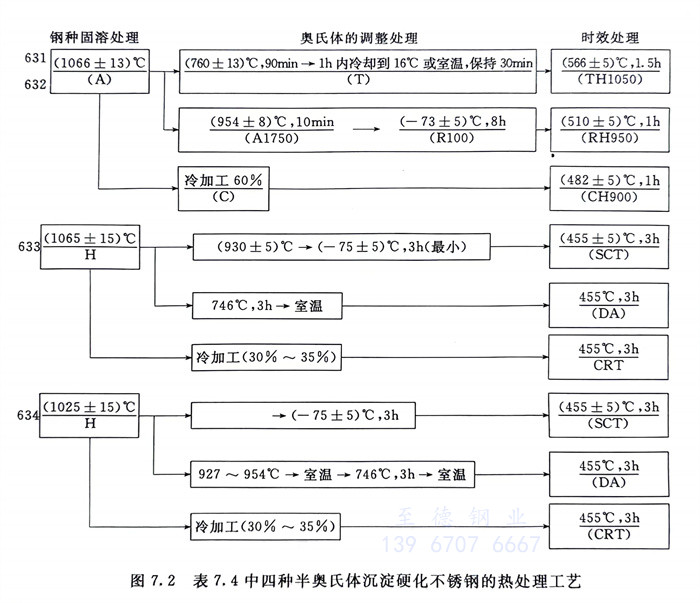

表7.4列入了四種半奧氏體沉淀硬化不銹鋼不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。
由于馬氏體和(he)半奧(ao)氏體沉(chen)淀硬化不(bu)銹鋼具有高的強(qiang)度水平，因(yin)此(ci)(ci)常(chang)常(chang)對氫脆(cui)敏感，為此(ci)(ci)人們多(duo)用(yong)過時效(xiao)處理，降低鋼的強(qiang)度以(yi)防止氫脆(cui)的產生(sheng)。
對于沉淀(dian)硬化(hua)不銹鋼(gang)焊后(hou)熱影響區強(qiang)度下降而引(yin)起的軟(ruan)化(hua)問題，焊接時(shi)需要予以注意(yi)。
