①. 不銹鋼管(guan)(guan)及管(guan)(guan)件壁(bi)厚(hou)的確定,一般由(you)工藝提出操(cao)作工況(kuang)條件,經管(guan)(guan)道(dao)設計計算(suan)后(hou),提交“管(guan)(guan)道(dao)壁(bi)厚(hou)計算(suan)表”,由(you)管(guan)(guan)道(dao)設計圓整并選(xuan)擇標準的管(guan)(guan)道(dao)壁(bi)厚(hou)(特殊材(cai)質管(guan)(guan)子(zi)壁(bi)厚(hou)除外)。

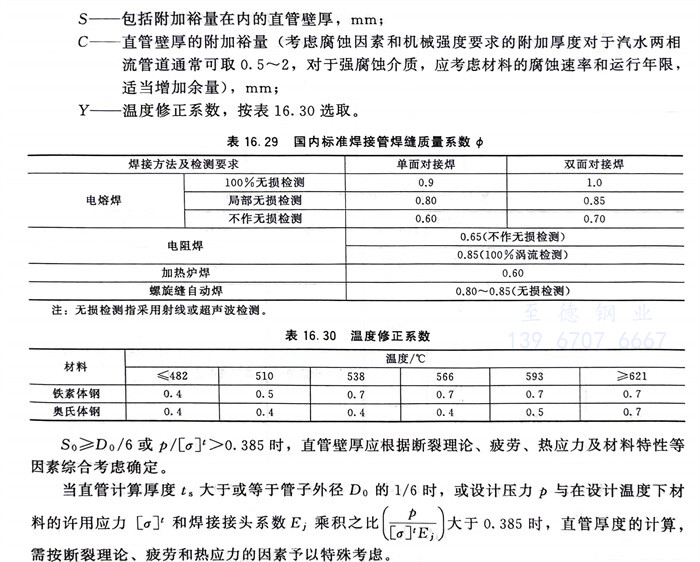

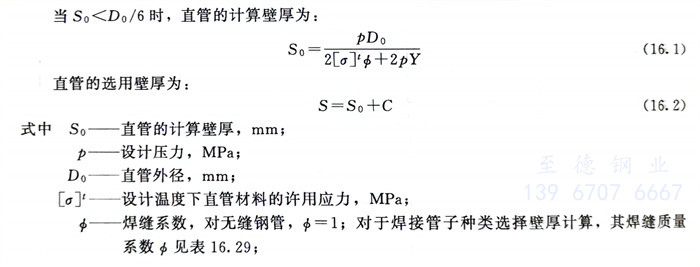

  內壓直(zhi)管(guan)金(jin)屬直(zhi)管(guan)的壁(bi)厚(hou)計算在GB 50316、SH 3059、GB/T 20801、ASME B31.1、ASME B31.3等規范均有介紹。地(di)上管(guan)道的壁(bi)厚(hou)一般按環向應力設計,與地(di)下管(guan)道的壁(bi)厚(hou)設計方(fang)法相同。



  承受外(wai)壓的直管厚度(du)和加(jia)強要求,應符合現行國家(jia)標(biao)準GB150《壓力容器》的規定。


  國內標準(zhun)常(chang)用(yong)(yong)鋼管和鋼板(ban)的(de)(de)許(xu)用(yong)(yong)應力(li)由(you)(you)GB50316-2000中(zhong)表A.0.1和表A.0.2中(zhong)取值(zhi)(zhi)(zhi)。美標標準(zhun)常(chang)用(yong)(yong)鋼管和鋼板(ban)的(de)(de)許(xu)用(yong)(yong)應力(li)由(you)(you)ASME B31.3中(zhong)表A-1中(zhong)取值(zhi)(zhi)(zhi);用(yong)(yong)于高壓蒸(zheng)汽(qi)的(de)(de)管道(dao),其鋼管和鋼板(ban)的(de)(de)許(xu)用(yong)(yong)應力(li)由(you)(you) ASME B31.1中(zhong)表A-1、A-2、A-3中(zhong)取值(zhi)(zhi)(zhi)。


②. 各種(zhong)工況(kuang)下鋼管及(ji)鋼制管件的最小厚度應滿足以下要求。

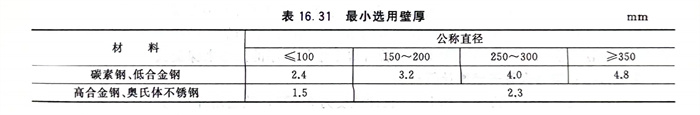

  a. 管子壁厚不應小于:按規定計算的壁厚;按D0 / 150(D0 管子外徑,mm)確定的管子壁厚。最小選用壁厚應符合表16.31要求。

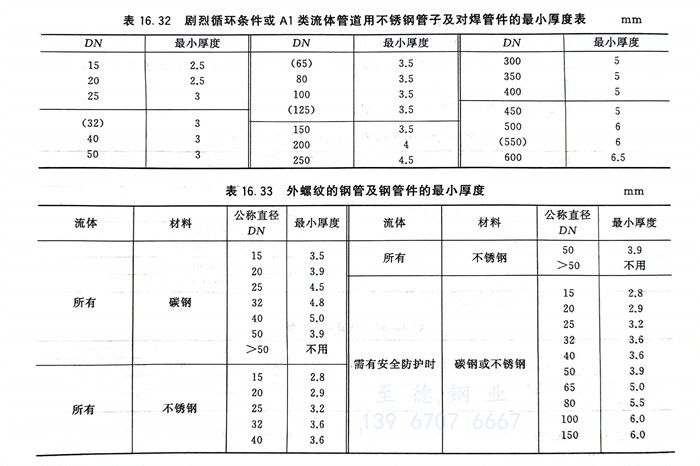

  b. 劇(ju)烈(lie)循環條(tiao)件(jian)(jian)或A1類流體(ti)的管(guan)道,采(cai)用(yong)不銹鋼管(guan)子及對焊管(guan)件(jian)(jian)時,不應小于表16.32所列的厚度。


  c. 外螺紋(wen)的(de)鋼管和外螺紋(wen)鋼管件的(de)最小厚度應按表16.33的(de)規定(ding)。




  d. 內螺紋管件及承插焊(han)管件的厚度應符合現行國(guo)家標準(zhun)的規定。


  e. 選用(yong)(yong)(yong)低(di)壓流(liu)體輸(shu)(shu)送(song)用(yong)(yong)(yong)焊接(jie)鋼管的(de)(de)系列厚(hou)度(du)(du)及(ji)現(xian)行國(guo)家標準(zhun)(zhun)號(hao)應按現(xian)行國(guo)家標準(zhun)(zhun)GB/T3092《低(di)壓流(liu)體輸(shu)(shu)送(song)用(yong)(yong)(yong)焊接(jie)鋼管》及(ji)GB/T 3091《低(di)壓流(liu)體輸(shu)(shu)送(song)用(yong)(yong)(yong)鍍鋅焊接(jie)鋼管》中的(de)(de)加厚(hou)管子,可用(yong)(yong)(yong)于輸(shu)(shu)送(song)設(she)計(ji)壓力小于或(huo)等于1.6MPa和設(she)計(ji)溫度(du)(du)在0~200℃的(de)(de)C類流(liu)體。普通厚(hou)度(du)(du)的(de)(de)管子僅用(yong)(yong)(yong)于D類流(liu)體。


③. 工業管道壁厚等級的確(que)定方法


   按上(shang)述(shu)的(de)(de)管(guan)道(dao)(dao)(dao)壁(bi)(bi)(bi)厚(hou)(hou)方法(fa)計(ji)算值先按四(si)舍五入的(de)(de)原則進行圓(yuan)整(zheng),然(ran)后查相應的(de)(de)應用(yong)標準,與計(ji)算值最接近且稍高的(de)(de)對(dui)(dui)應壁(bi)(bi)(bi)厚(hou)(hou)就(jiu)(jiu)是該管(guan)道(dao)(dao)(dao)的(de)(de)公稱壁(bi)(bi)(bi)厚(hou)(hou)。有對(dui)(dui)應管(guan)子(zi)表(biao)(biao)(biao)號(hao)時,就(jiu)(jiu)用(yong)管(guan)子(zi)表(biao)(biao)(biao)號(hao)表(biao)(biao)(biao)示(shi);無對(dui)(dui)應管(guan)子(zi)表(biao)(biao)(biao)號(hao)時,就(jiu)(jiu)用(yong)壁(bi)(bi)(bi)厚(hou)(hou)值表(biao)(biao)(biao)示(shi)。管(guan)子(zi)表(biao)(biao)(biao)號(hao)或(huo)壁(bi)(bi)(bi)厚(hou)(hou)值所表(biao)(biao)(biao)示(shi)的(de)(de)參數就(jiu)(jiu)是該管(guan)道(dao)(dao)(dao)的(de)(de)公稱壁(bi)(bi)(bi)厚(hou)(hou)等(deng)級。


   對于不宜靠(kao)用(yong)標(biao)準中公(gong)稱壁(bi)厚(hou)(hou)的(de)(de)管(guan)道,例如管(guan)道應(ying)力不允許(xu)有(you)太大壁(bi)厚(hou)(hou)的(de)(de)管(guan)道元件(jian),大批(pi)量同規格的(de)(de)管(guan)道元件(jian),由(you)昂貴(gui)材(cai)料制造的(de)(de)管(guan)道元件(jian)等,其(qi)壁(bi)厚(hou)(hou)等級應(ying)按(an)計算值(zhi)就(jiu)近圓整(zheng)取(qu)值(zhi)。管(guan)道上其(qi)他組成件(jian)(如彎頭、三(san)通、異徑管(guan)、封頭等),也以上述確(que)定的(de)(de)數字或(huo)代號表示其(qi)公(gong)稱壁(bi)厚(hou)(hou)等級,并由(you)此(ci)確(que)定它們與管(guan)子是等強度的(de)(de)。


④. 管道器材受壓元件的壁厚選用,應(ying)符合下列要(yao)求(qiu);


   管(guan)(guan)道器材受壓元件(jian)的(de)(de)最小壁(bi)(bi)厚(hou)(hou)(hou)應(ying)考(kao)慮(lv)(lv)腐蝕、浸蝕、磨損、負偏差及螺紋或開槽深(shen)度(du)裕量;按強度(du)計(ji)算(suan)管(guan)(guan)道器材受壓元件(jian)壁(bi)(bi)厚(hou)(hou)(hou)時,應(ying)考(kao)慮(lv)(lv)由于支(zhi)撐(cheng)、結(jie)冰、回填(tian)土等(deng)附加(jia)(jia)載荷的(de)(de)影響,當由此增加(jia)(jia)的(de)(de)壁(bi)(bi)厚(hou)(hou)(hou)產生過大的(de)(de)局部(bu)應(ying)力和(he)在結(jie)構上無法解(jie)決(jue)時,應(ying)通過附加(jia)(jia)支(zhi)撐(cheng)、拉桿(gan)等(deng)不(bu)增加(jia)(jia)壁(bi)(bi)厚(hou)(hou)(hou)的(de)(de)措(cuo)施來保證其強度(du)。



工程(cheng)應用:某蒸(zheng)汽管子壁厚(hou)計算(suan)實例(li)


某蒸汽(qi)管道(dao),設計(ji)(ji)壓力為3.0MPa,設計(ji)(ji)溫(wen)度為350℃,欲選用(yong)外徑(jing)為219mm的無縫鋼管,求管材的壁厚(hou)(管材的材質為20優質碳素鋼,許用(yong)應(ying)力為90MPa,附加厚(hou)度規定采用(yong)2mm)。

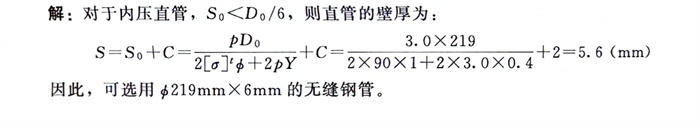

解 1.jpg


工程應用:某(mou)蒸汽管道壁(bi)厚強度(du)的(de)驗算


某蒸汽管道為(wei)(wei)325mm×8mmm,蒸汽壓力為(wei)(wei)2.5Ma,需驗算(suan)管子壁厚是否符合強度(du)要求(許用(yong)應力值(zhi)為(wei)(wei)100MPa,厚度(du)附加(jia)值(zhi)采用(yong)2.0mm)。

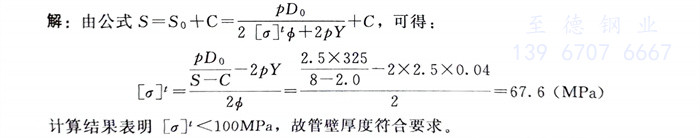

解 2.jpg



工程應用(yong):某已用(yong)多年(nian)彎頭壁厚的核算(suan)


  某(mou)兩相流(liu)管道219mm×6mnm,設計壓(ya)力(li)p=3.8MPa,設計溫度t=250℃,在投運若干年后,檢修時發現各彎頭外弧側(ce)壁厚因沖刷減薄(bo)了(le)0.5mm,問:是否(fou)可繼續使用?


  查閱技術文件檔案資料,這批(pi)彎(wan)(wan)頭(tou)(tou)是由無(wu)縫鋼(gang)管(guan)彎(wan)(wan)制(zhi)的PN4.0熱(re)壓(ya)彎(wan)(wan)頭(tou)(tou),材(cai)質20g,DN200,外徑(jing)和壁(bi)厚(hou)為(wei)$219mm X6mnm,彎(wan)(wan)頭(tou)(tou)外弧、內弧和左右兩側(ce)各點實測最(zui)小(xiao)壁(bi)厚(hou)為(wei)6mm,彎(wan)(wan)曲半徑(jing)R=305mm


  根據附錄查得鋼材2在(zai)250℃的(de)許用(yong)應力為110MPa。許用(yong)應力修正(zheng)系(xi)數n取1。溫(wen)度修正(zheng)系(xi)數Y取0.4。因有兩相流動工況,附加厚度C取2。


  解:由(you)條件知當時(shi),直管的(de)計算壁(bi)厚為:

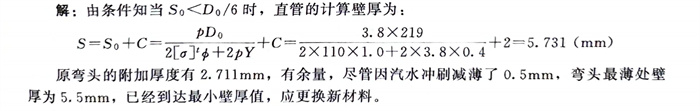

解 3.jpg


  原彎頭(tou)的附加厚度有2.711mm,有余量,盡管(guan)因汽水沖刷減薄了0.5mm,彎頭(tou)最(zui)薄處壁厚為5.5mm,已經到達最(zui)小壁厚值(zhi),應更換新材料。



工程應用(yong):某三(san)通壁厚的核算


  某管(guan)道設計(ji)壓力p=2.5MPa,,設計(ji)溫度t=250℃,準備采用(yong)的219mm 等(deng)徑(jing)三(san)通,材料(liao)為(wei)20鋼(GB3087),實(shi)測該三(san)通最(zui)小壁厚為(wei)5.8mm,需要校核計(ji)算。


  設計溫度(du) t=250℃,低于20鋼的最高使用溫度(du)上限,材(cai)料為20鋼材(cai)質是(shi)可(ke)以的。根據標準查得,鋼材(cai)20鋼在(zai)250℃下的許(xu)用應力為110MPa。溫度(du)修正系數Y選取(qu)0.4。


解 4.jpg


  因此,三通(tong)實測(ce)最小壁厚5.8mm,大于計算的(de)最小壁厚5.08mm是可(ke)行的(de)。



工程應用(yong):某試壓(ya)用(yong)盲(mang)板(ban)最小厚度的計算

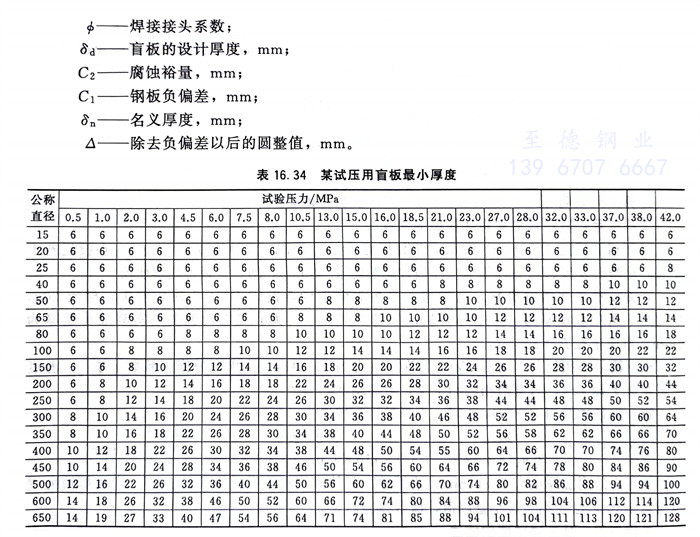

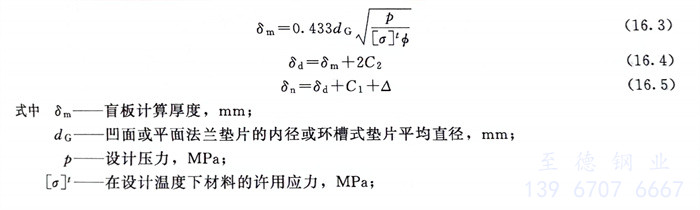

  夾在兩法蘭之間的盲(mang)板(ban),其(qi)計算厚度(du)(du)可按(an)式(shi)(16.3)確定(ding)。用(yong)整體鋼板(ban)制造時(shi),式(shi)中(zhong)焊接(jie)接(jie)頭系(xi)數(shu)等(deng)于(yu)1.0。對(dui)于(yu)永久性盲(mang)板(ban)應按(an)式(shi)(16.5)增加(jia)厚度(du)(du)附加(jia)量(liang)。某試(shi)壓用(yong)盲(mang)板(ban)最小厚度(du)(du)見表16.34。
