06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼是鈮穩定化的奧氏體不銹鋼(gang)，添加鈮可以提高耐晶間腐蝕性能，在酸、堿、鹽等腐蝕介質中的耐蝕性同06Cr18Ni11Ti（0Cr18Ni10Ti）鋼，焊接性能良好。廣泛應用于航空、石油化工、食品、造紙等工業中。制作400～900℃腐蝕條件下使用的部件，如制作容器、管道、換熱器、軸類等，也可制作高溫用焊接結構部件。

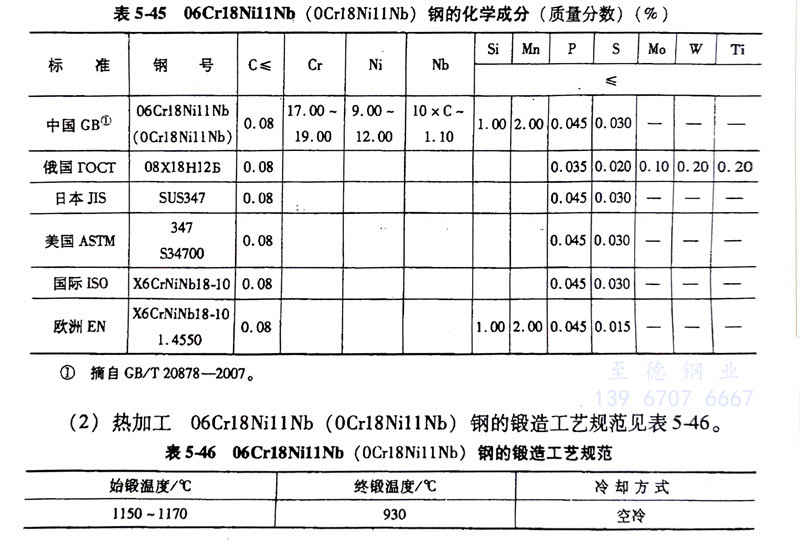

（1）化(hua)學(xue)成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不銹鋼的化學成分見表5-45。

（2）熱加(jia)工： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼的鍛造工藝規范見表5-46。

（3）預備熱處理： 去應力退火：700～900℃，保溫1～3h。

（4）固溶及穩定化(hua)處理：

      固溶處理：980～1150℃，快冷，硬度(du)≤187HBW；穩定化處理：850～930℃，保(bao)溫(wen)2～6h，水(shui)冷。

     固溶處理后再進(jin)行一次穩定化(hua)(hua)處理，以(yi)便將碳化(hua)(hua)鉻(ge)中的(de)碳原子轉移到(dao)碳化(hua)(hua)鈮(ni)中，從而提高其抗晶(jing)間腐蝕能力(li)。

（6）耐蝕性：06Cr18Ni11Nb不銹(xiu)鋼(gang)的耐蝕(shi)性參閱07Cr18Ni11Nb不銹(xiu)鋼(gang)。

（7）焊接(jie)： 焊接(jie)性(xing)能良好，可(ke)采用各(ge)種方法進(jin)行焊接(jie)，焊后不需(xu)熱處理。

     焊條可(ke)選(xuan)用A102、A107、A132及A137，焊接(jie)接(jie)頭(tou)能通過硫酸銅加(jia)硫酸法晶間腐蝕檢驗。
