13Cr13Mo（1Cr13Mo）是馬(ma)氏體(ti)不(bu)銹鋼(gang)，是在12Cr13（1Cr13）不(bu)銹(xiu)鋼中加入質量分數為0.30％～0.60％的鉬發展起來的，提高了鋼的耐蝕性和強度，經淬火、回火處理后具有較高的強度、韌性，以及良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）具有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的耐蝕性，切削加工性好。該鋼屬于高強度鋼，既耐蝕又耐熱。用于制造要求韌性較高，承受沖擊負荷的零件，如汽輪機葉片、水壓機零件和耐高溫用的機械零部件。

一、化學成(cheng)分(fen)

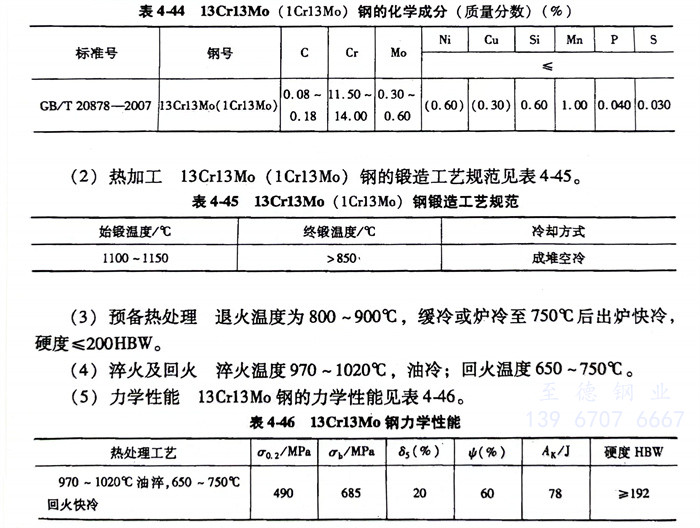

   13Cr13Mo（1Cr13Mo）不銹鋼(gang)的(de)化學(xue)成分見(jian)表4-44。

二、熱加工

   13Cr13Mo（1Cr13Mo）不(bu)銹鋼的鍛造工(gong)藝規范見(jian)表4-45。

三、預備熱處理

   13Cr13Mo（1Cr13Mo）不銹鋼退火溫度(du)為800～900℃，緩冷(leng)或爐(lu)冷(leng)至750℃后出(chu)爐(lu)快冷(leng)，硬度(du)≤200HBW。

四、淬火(huo)及回火(huo)

   13Cr13Mo（1Cr13Mo）不(bu)銹鋼(gang)淬(cui)火(huo)溫度970～1020℃，油冷；回火(huo)溫度650～750℃。

五(wu)、力學性能

   13Cr13Mo 不銹鋼的力學性(xing)能見表4-46。
