40Cr17Mo 不銹鋼是近幾年來開發的耐蝕型塑料模具鋼品種，屬中碳高鉻馬氏體(ti)不銹鋼。該鋼一般采用電爐冶煉＋爐外精煉或電爐冶煉＋爐外精煉＋電渣重熔工藝生產。其性能和3Cr17Mo 不銹鋼相似。該鋼經軟化退火后，硬度≤230HBW，具有較好的機械加工性能，經淬火及回火后，具有較高的強度、硬度、耐磨性和較好的耐應力腐蝕性能、拋光性能、適宜制造高負荷、高耐磨及在腐蝕介質作用下的塑料模具，以及強度要求較高且受腐蝕介質作用的耐磨損的零件，如測量工具和醫療器械等。

一、化學成分

   40Cr17Mo 不銹鋼的化學成分見表4-80。

二、臨界點

   A_c1≈795~910℃、Ms≈180℃。

三(san)、熱加工

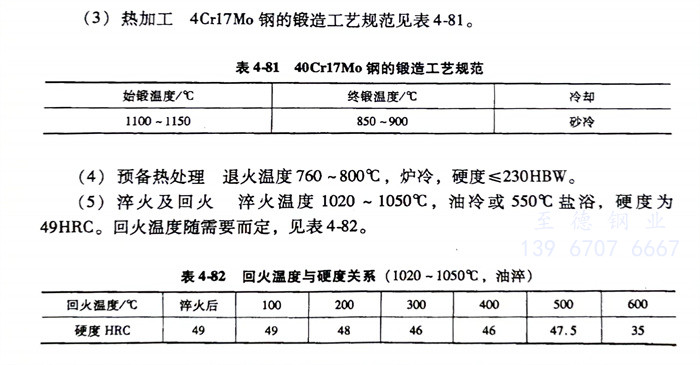

   40Cr17Mo 不銹鋼的鍛(duan)造工藝規范見表4-81。

四、預(yu)備熱處(chu)理

   退火溫(wen)度760～800℃，爐冷(leng)，硬(ying)度≤230HBW。

五(wu)、淬火(huo)及回火(huo)

   淬火(huo)溫(wen)度(du)1020～1050℃，油冷或550℃鹽(yan)浴(yu)，硬度(du)為49HRC。回火(huo)溫(wen)度(du)隨需(xu)要而定，見表4-82。
