85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼(gang)，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化(hua)學成(cheng)分(fen)

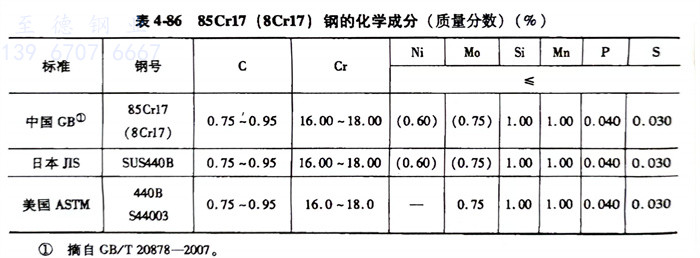

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼(gang)的(de)化學(xue)成(cheng)分(fen)見表4-86。

二(er)、熱加(jia)工(gong)

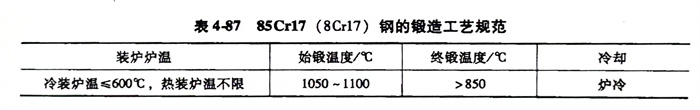

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛造(zao)工(gong)藝規范見(jian)表(biao)4-87。

    應特(te)(te)別注意(yi)85Cr17（8Cr17）鋼的(de)鍛(duan)造工藝，最(zui)好(hao)采(cai)用冷(leng)裝加(jia)熱（＜600℃），加(jia)熱速度(du)(du)不(bu)宜太快，尤其是在700℃以下(xia)時，同時應特(te)(te)別控制較高的(de)停鍛(duan)、軋溫度(du)(du)，并(bing)嚴格注意(yi)緩冷(leng)條件。

三(san)、預備熱處理(li)

  預備熱處理的過程如下：

    1. 軟(ruan)化退火(huo)：加熱溫度(du)為(wei)800～840℃，爐冷到500℃以下(xia)出爐空冷，退火(huo)組織為(wei)珠光體，硬(ying)度(du)≤255HBW。

    2. 完全退火：840～920℃，爐(lu)冷，硬(ying)度(du)≤255HBW。

四、淬火(huo)及回火(huo)

    淬火(huo)溫度(du)1010～1070℃，油冷，硬(ying)度(du)≥≥561≥56HRC；回(hui)火(huo)溫度(du)160～180℃，空冷，硬(ying)度(du)≥56HRC。
