90Cr18MoV、1.4112、S44003、440B不銹鋼是一種高碳高鉻馬氏(shi)體不銹鋼，是在95Cr18（9Cr18）不銹鋼(gang)的基礎上加入了鉬和釩，熱強性和耐回火性均優于95Cr18（9Cr18）鋼，性能和用途類似于95Cr18（9Cr18）鋼，用于制造在腐蝕環境、強氧化氣氛中工作的軸承，如石油、化工、船舶機械中的軸承及耐磨零件，以及機械刀具、量具、刃具、外科手術刀具等，并適宜制造高負荷、高耐磨、在腐蝕介質作用下的塑料模具。

一、化學成分(fen)

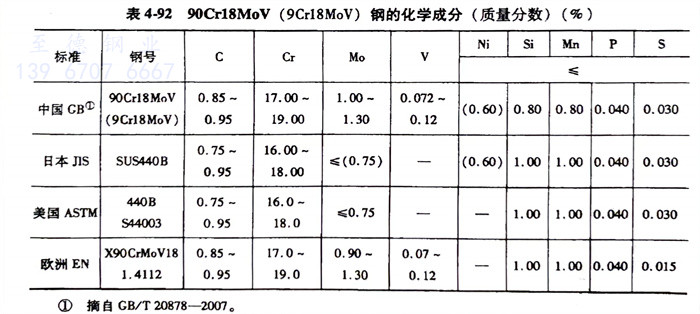

   90Cr18MoV (9Cr18MoV) 不銹鋼的化學成分見表4-92。

二、熱加(jia)工

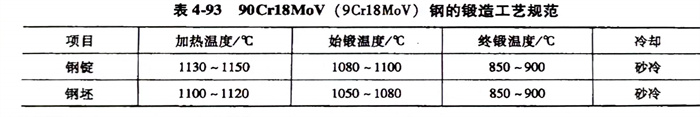

   鍛造工(gong)藝(yi)規范見表4-93。應(ying)特(te)別注意90Cr18MoV (9Cr18MoV) 不銹鋼的熱(re)加(jia)(jia)工(gong)工(gong)藝(yi)，最好采(cai)用冷(leng)裝爐加(jia)(jia)熱(re)，加(jia)(jia)熱(re)速(su)度不宜太快，尤其在(zai)700℃以(yi)下時(shi)，同時(shi)應(ying)該(gai)控(kong)制(zhi)較高(gao)的終鍛溫度，并嚴(yan)格注意緩冷(leng)條件(jian)。

三、預(yu)備熱處理

  預備熱(re)處(chu)理(li)的過程如下：

    1. 退(tui)火溫度850～870℃，保溫4～6h，爐(lu)冷(leng)至600℃以下出爐(lu)，退(tui)火后硬度≤269HBW。

    2. 再結晶(jing)退火：加熱(re)溫(wen)度為730～750℃，空(kong)冷。

四、淬火及回火

  90Cr18MoV、1.4112、S44003、440B不銹鋼(gang)淬火溫度(du)1050～1070℃，油冷，硬度(du)≥58HRC；回火溫度(du)160～180℃保溫3～5，硬度(du)≥58HRC。~5h
