鐵素體不銹(xiu)鋼一般不含鎳，主要合金元素是鉻，并含有相當低的碳，還常含有如鋁等鐵素體形成元素，可以保證鋼的組織主要是鐵素體。其鉻含量（質量分數）一般在12％～30％，碳含量（質量分數）大多低于0.12％。鐵素體(ti)不銹鋼除具有不銹性和耐局部腐蝕性之外，其耐氯化物應力腐蝕、耐點蝕、耐縫隙腐蝕等局部腐蝕性能優良，這是鐵素體不銹鋼的主要特點。

   鐵素體(ti)不銹鋼的(de)主要缺點是室溫(wen)和低溫(wen)韌性(xing)(xing)差，缺口(kou)敏感(gan)性(xing)(xing)高，對晶間腐蝕比(bi)較敏感(gan)。這些缺點影響了(le)鐵素體(ti)不銹鋼的(de)廣泛(fan)應用，其產量也比(bi)較低。

   近幾十年來，隨著冶煉新(xin)技術(shu)的(de)出現，鐵素體不(bu)銹鋼的(de)性能有(you)所改善，發展(zhan)了許多焊接性好，加工性能優(you)良的(de)新(xin)鋼種。在(zai)GB/T 1220-1992標(biao)準中鐵素體不(bu)銹鋼僅有(you)8種，而在(zai)GB/T 20878-2007標(biao)準中鐵素體不(bu)銹鋼有(you)了18種。下面浙江至德(de)鋼業有(you)限公司技術(shu)人員分別對其性能和應用進行(xing)簡單介紹(shao)。

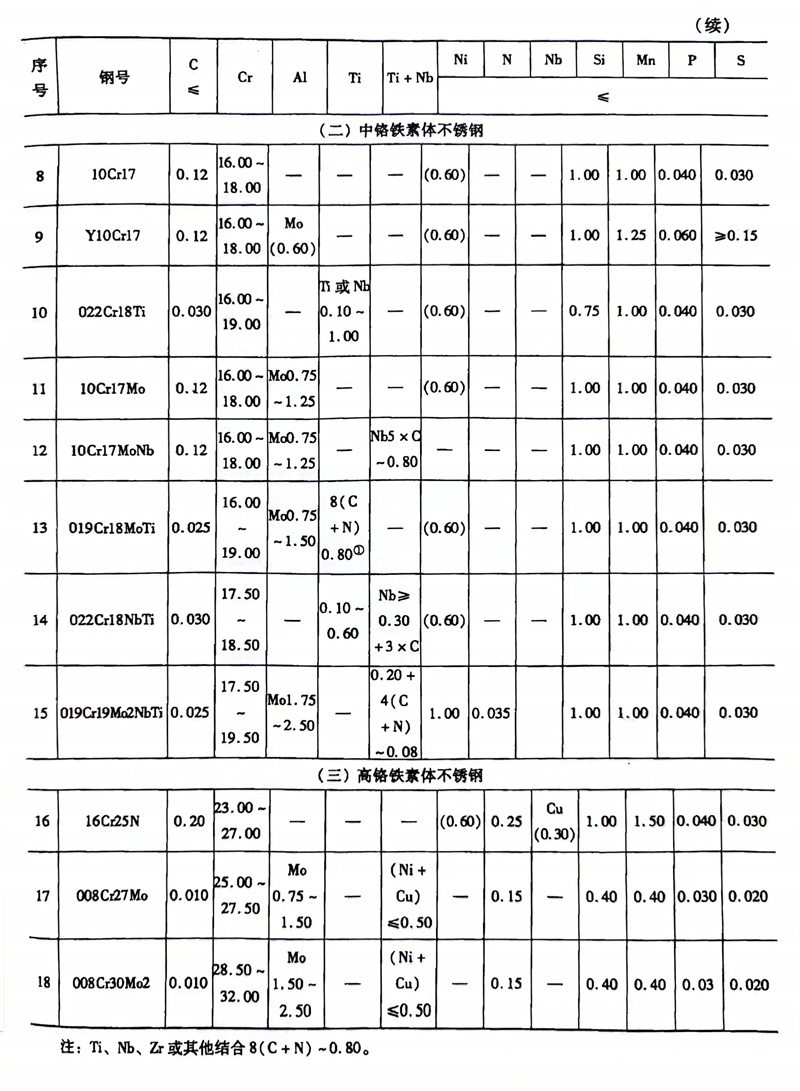

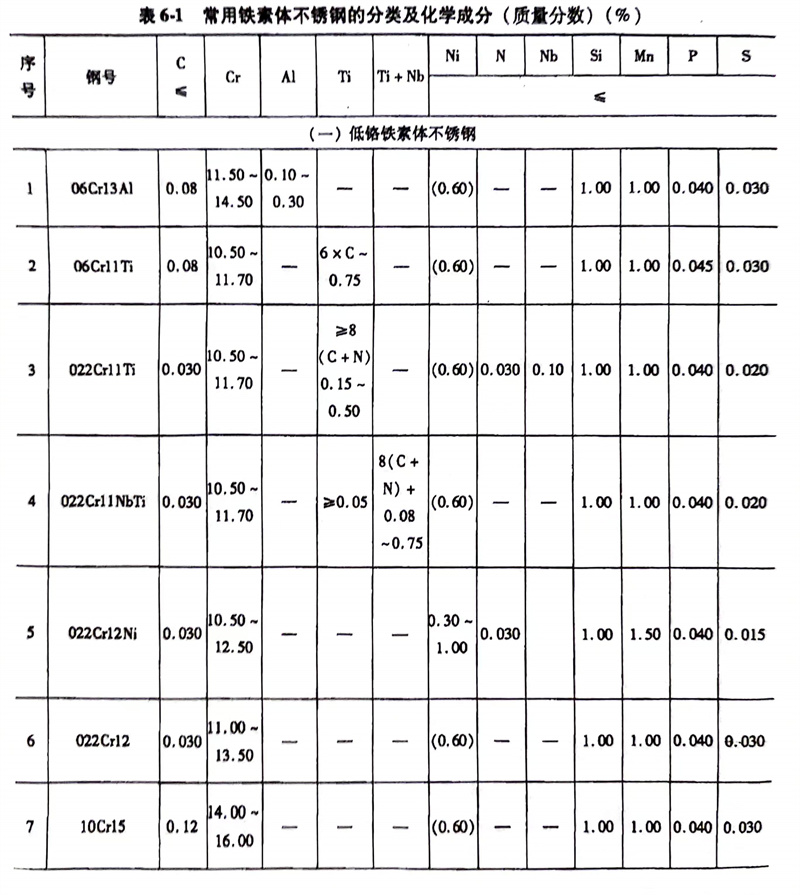

  鐵素體不銹鋼的鉻含量（質量分數）一般在11％～30％，碳含量（質量分數）大多低于0.12％。一般按鋼中鉻含量的不同可分為：低鉻鐵素體不銹鋼(Cr)=11%~15%～15％、中鉻鐵素體不銹鋼(Cr)=16%~20%％ 和高鉻鐵素體不銹鋼(Cr)=26%~30%％，其分類和化學成分見表6-1。
