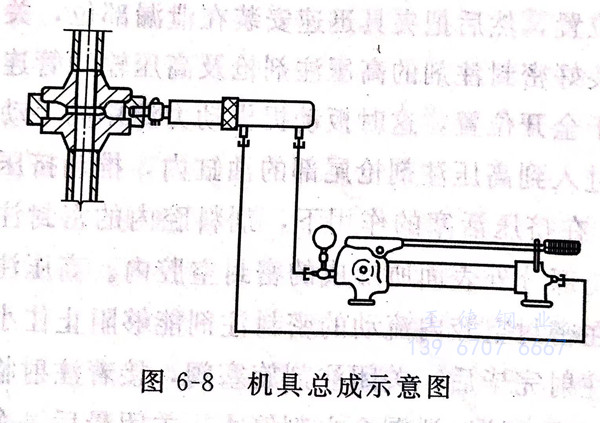

注劑式(shi)帶壓密封技術機具總成包括夾具、接頭、注劑旋塞閥、高壓注劑槍、快裝接頭、高壓輸油管、壓力表、壓力表接頭、回油尾部接頭、油壓換向閥接頭、手動液壓油泵等，如圖6-8所示。

 1. 高壓注劑槍

 高壓注(zhu)(zhu)劑(ji)槍是注(zhu)(zhu)劑(ji)式帶壓密(mi)封技術的(de)(de)專用器具。它(ta)的(de)(de)作用是將(jiang)動(dong)力(li)油管輸(shu)入的(de)(de)壓力(li)油或(huo)螺旋力(li)，通過槍的(de)(de)柱塞而轉變成注(zhu)(zhu)射密(mi)封注(zhu)(zhu)劑(ji)的(de)(de)強大擠(ji)壓推力(li)，強行把槍前部(bu)劑(ji)料腔內(nei)的(de)(de)密(mi)封注(zhu)(zhu)劑(ji)注(zhu)(zhu)射到夾具與泄漏部(bu)位部(bu)分外表面所形成的(de)(de)密(mi)封空腔內(nei)，直到泄漏停止。

 根(gen)據高(gao)壓(ya)注劑(ji)槍(qiang)(qiang)(qiang)活(huo)塞桿復位(wei)方式(shi)的不(bu)同可分(fen)為三(san)種類型：手(shou)動(dong)復位(wei)式(shi)高(gao)壓(ya)注劑(ji)槍(qiang)(qiang)(qiang)、油壓(ya)復位(wei)式(shi)高(gao)壓(ya)注劑(ji)槍(qiang)(qiang)(qiang)、自動(dong)復位(wei)式(shi)高(gao)壓(ya)注劑(ji)槍(qiang)(qiang)(qiang)。

  ①. 手(shou)動復位式(shi)高壓注劑(ji)槍

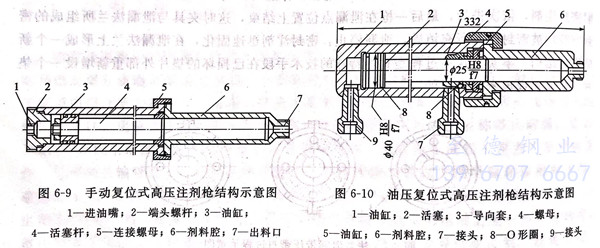

 其基本結(jie)(jie)構如圖6-9所示。工作(zuo)過程是：從高壓(ya)(ya)(ya)輸(shu)油(you)(you)管輸(shu)出(chu)(chu)(chu)的(de)(de)(de)(de)(de)壓(ya)(ya)(ya)力(li)(li)油(you)(you)經過進油(you)(you)嘴1進入(ru)油(you)(you)缸(gang)尾部，推動(dong)活(huo)塞桿4向(xiang)前移動(dong)，使劑(ji)料(liao)(liao)(liao)(liao)腔(qiang)6內(nei)(nei)的(de)(de)(de)(de)(de)密(mi)封注(zhu)劑(ji)受到強(qiang)(qiang)大(da)的(de)(de)(de)(de)(de)擠(ji)(ji)壓(ya)(ya)(ya)力(li)(li)，密(mi)封注(zhu)劑(ji)經出(chu)(chu)(chu)料(liao)(liao)(liao)(liao)口7被(bei)強(qiang)(qiang)行(xing)擠(ji)(ji)出(chu)(chu)(chu)。活(huo)塞桿將劑(ji)料(liao)(liao)(liao)(liao)腔(qiang)內(nei)(nei)的(de)(de)(de)(de)(de)密(mi)封注(zhu)劑(ji)全(quan)部擠(ji)(ji)出(chu)(chu)(chu)后(hou)，設置在(zai)輸(shu)油(you)(you)系統上的(de)(de)(de)(de)(de)壓(ya)(ya)(ya)力(li)(li)表指針會(hui)(hui)出(chu)(chu)(chu)現只(zhi)升不降的(de)(de)(de)(de)(de)趨勢，說明注(zhu)劑(ji)行(xing)程已經結(jie)(jie)束(shu)，這時旋開手動(dong)液壓(ya)(ya)(ya)油(you)(you)泵(beng)的(de)(de)(de)(de)(de)卸油(you)(you)閥，擰開高壓(ya)(ya)(ya)注(zhu)劑(ji)槍(qiang)的(de)(de)(de)(de)(de)連接(jie)螺(luo)母5,用人(ren)力(li)(li)把(ba)活(huo)塞桿從劑(ji)料(liao)(liao)(liao)(liao)腔(qiang)內(nei)(nei)拔出(chu)(chu)(chu)，再靠人(ren)力(li)(li)把(ba)活(huo)塞桿向(xiang)油(you)(you)缸(gang)內(nei)(nei)壓(ya)(ya)(ya)，同時油(you)(you)缸(gang)內(nei)(nei)的(de)(de)(de)(de)(de)油(you)(you)經來路退回(hui)到油(you)(you)泵(beng)的(de)(de)(de)(de)(de)儲油(you)(you)筒內(nei)(nei)，這樣活(huo)塞桿就(jiu)會(hui)(hui)重新(xin)(xin)回(hui)到非工作(zuo)狀態。重新(xin)(xin)在(zai)劑(ji)料(liao)(liao)(liao)(liao)腔(qiang)內(nei)(nei)裝填好(hao)密(mi)封注(zhu)劑(ji)，擰上連接(jie)螺(luo)母，即可再次注(zhu)射密(mi)封注(zhu)劑(ji)。

 ②. 油壓(ya)復位式高壓(ya)注(zhu)劑槍。其基本(ben)結構如圖6-10所示。

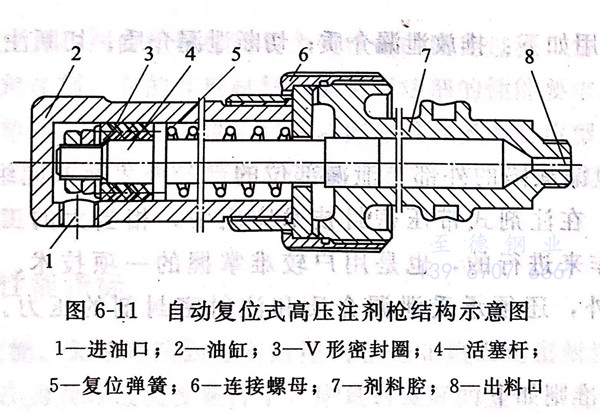

 ③.  自動復位式高(gao)壓注劑(ji)槍。其(qi)基本結構如圖 6-11 所(suo)示。

 2. 手動液(ye)壓油(you)泵

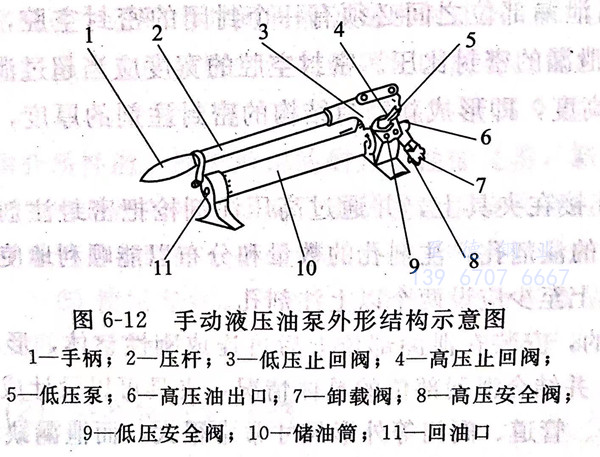

  手(shou)(shou)動(dong)液(ye)壓(ya)(ya)(ya)油泵(beng)(beng)是將手(shou)(shou)動(dong)的(de)機械能(neng)轉換為液(ye)體的(de)壓(ya)(ya)(ya)力(li)能(neng)的(de)一(yi)種小型液(ye)壓(ya)(ya)(ya)泵(beng)(beng)站，是注(zhu)劑式(shi)帶壓(ya)(ya)(ya)密封(feng)技術的(de)動(dong)力(li)之(zhi)源。手(shou)(shou)動(dong)液(ye)壓(ya)(ya)(ya)油泵(beng)(beng)所輸出的(de)液(ye)壓(ya)(ya)(ya)油經高(gao)壓(ya)(ya)(ya)輸油管進人(ren)高(gao)壓(ya)(ya)(ya)注(zhu)劑槍油缸尾部，推動(dong)柱塞(sai)向前(qian)移動(dong)，同時把劑料腔(qiang)內的(de)密封(feng)注(zhu)劑注(zhu)射(she)到夾具(ju)與泄(xie)漏(lou)部位部分外(wai)表面所形成的(de)密封(feng)空腔(qiang)內，直到泄(xie)漏(lou)停止。圖(tu)6-12所示(shi)為手(shou)(shou)動(dong)液(ye)壓(ya)(ya)(ya)油泵(beng)(beng)外(wai)形結構示(shi)意圖(tu)。

 3. 注劑旋(xuan)塞(sai)閥

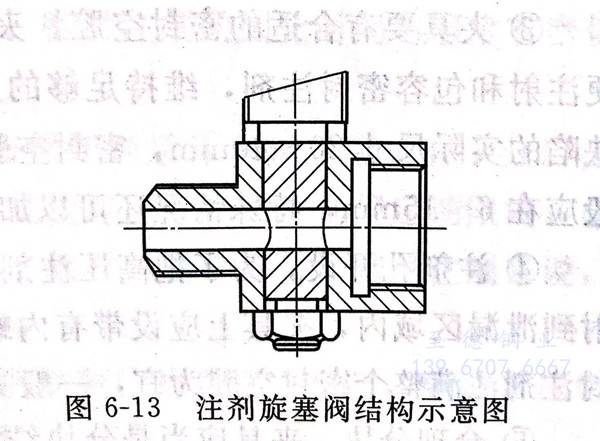

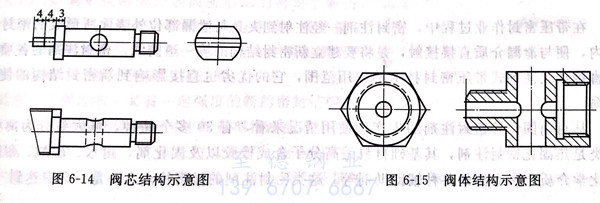

  注(zhu)劑旋(xuan)塞(sai)閥是(shi)(shi)將高壓(ya)注(zhu)劑槍連接到夾具(ju)上的特殊閥門接頭(tou)。它的基本結構如圖6-13所示(shi)。這種注(zhu)劑旋(xuan)塞(sai)閥由(you)兩部分組成：其(qi)(qi)一是(shi)(shi)閥芯，如圖6-14所示(shi)；其(qi)(qi)二為閥體，如圖6-15所示(shi)。

  注(zhu)(zhu)劑旋塞閥的作用如(ru)下：排放(fang)泄漏介質；切(qie)斷(duan)泄漏介質；切(qie)斷(duan)注(zhu)(zhu)劑通道。
