如上所述，人們開發了許多耐點腐蝕(shi)、縫隙腐蝕的不銹鋼，但作為耐蝕材料，還要求能有效抵抗第7章提到的應(ying)力腐(fu)蝕斷裂(lie)。關于合金元素對耐點腐蝕、耐縫隙腐蝕的影響，有人已嘗試用公式來表明主要元素對耐腐蝕的影響，Lorenz等人在1969年發表報告說，許多不銹鋼的點腐蝕電位與鋼中的％Cr+3.3(%Mo)的值密切相關。但1982年Herbsleb 分析了多種不銹鋼在1 mol/dm3 NaCl溶液中的點腐蝕電位與％Cr+3.3(%Mo)之間的關系，結果含氮不銹鋼顯示％Cr+3.3(%Mo)量以上的點腐蝕電位，特別是針對含鉬鋼，他提出用％Cr+3.3(%Mo)+30(%N)作為氮影響下的耐點腐蝕性的指數。之后，許多研究者提出了同樣的公式，但氮的系數卻有所不同，在13~30之間浮動。雖然16這個系數被廣泛采用，但是實際上最大的數值更能反映試驗結果。此外，如前所述，在雙相不銹鋼方面，也開發出了鎢添加鋼，因此針對鎢添加鋼，計算鎢的影響效果時，一般把鎢當作鉬的1/2來算.另外，因為最近正在開發高錳、高氮奧氏體不銹鋼，所以應該考慮錳對這種鋼的負面效果，故有人提議在進行計算時應把（％Mn)加進來。

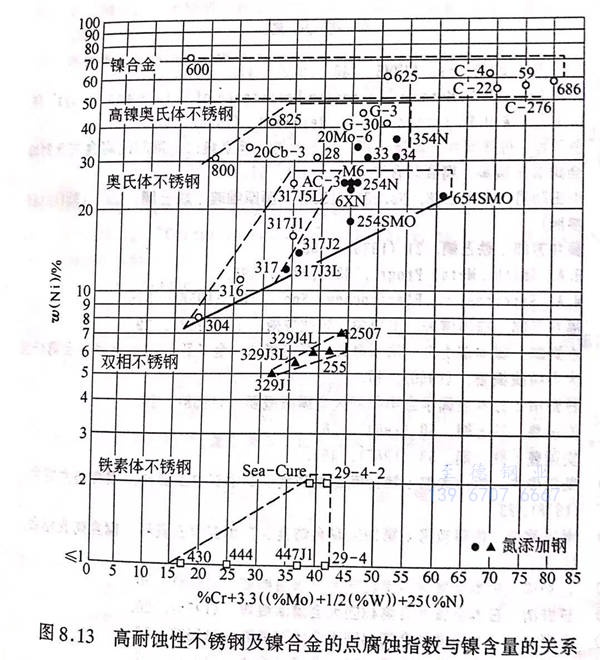

如果以(yi)點腐(fu)蝕(shi)指數（但氮(dan)的(de)(de)系(xi)數為(wei)25)為(wei)橫軸，以(yi)耐(nai)應(ying)(ying)力腐(fu)蝕(shi)斷(duan)裂(lie)性的(de)(de)主(zhu)要測量(liang)(liang)標(biao)準－鎳含(han)量(liang)(liang)為(wei)縱軸，那么市場上(shang)出售(shou)的(de)(de)各種不(bu)銹鋼(gang)及(ji)耐(nai)蝕(shi)鎳合(he)金就可以(yi)用圖(tu)8.13表示。越(yue)位于石側的(de)(de)合(he)金，其耐(nai)點腐(fu)蝕(shi)性和耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性越(yue)優(you)良(liang)；尤其是在奧氏(shi)體(ti)不(bu)銹鋼(gang)中，在圖(tu)中的(de)(de)位置越(yue)靠右上(shang)角，其耐(nai)應(ying)(ying)力腐(fu)蝕(shi)斷(duan)裂(lie)能力越(yue)強(qiang)。圖(tu)中的(de)(de)黑(hei)點表示含(han)氮(dan)不(bu)銹鋼(gang)，由此可知，通過(guo)添加氮(dan)元(yuan)素，可以(yi)大量(liang)(liang)開發(fa)耐(nai)點腐(fu)蝕(shi)性、耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性優(you)良(liang)的(de)(de)奧氏(shi)體(ti)不(bu)銹鋼(gang)。
從此圖中還(huan)可(ke)以得知，由于(yu)使耐(nai)點(dian)腐(fu)蝕(shi)(shi)(shi)指數增(zeng)大的(de)(de)合金(jin)(jin)化過(guo)程(cheng)，導致了α相(xiang)等異相(xiang)的(de)(de)析出(chu)，可(ke)加工(gong)性降低，所以在(zai)市(shi)場出(chu)售(shou)的(de)(de)合金(jin)(jin)中，鎳(nie)含(han)(han)量也越(yue)(yue)來越(yue)(yue)多。因此，在(zai)鐵素體(ti)及雙相(xiang)不(bu)(bu)銹鋼方(fang)面(mian)，開(kai)發耐(nai)點(dian)腐(fu)蝕(shi)(shi)(shi)、耐(nai)縫隙腐(fu)蝕(shi)(shi)(shi)性更(geng)優(you)良的(de)(de)鋼種時，面(mian)臨著怎樣改善加工(gong)性這樣一個重(zhong)要(yao)課題。而在(zai)奧(ao)氏體(ti)不(bu)(bu)銹鋼方(fang)面(mian)，如果(guo)鎳(nie)含(han)(han)量高(gao)的(de)(de)話，那么增(zeng)加改善耐(nai)點(dian)腐(fu)蝕(shi)(shi)(shi)、耐(nai)縫隙腐(fu)蝕(shi)(shi)(shi)性的(de)(de)元素Cr、Mo等就很(hen)容(rong)易。氮含(han)(han)量的(de)(de)升(sheng)高(gao)使不(bu)(bu)銹鋼的(de)(de)熱變形(xing)抵抗能力增(zeng)強，所以從制造的(de)(de)角度來說(shuo)，氮的(de)(de)添(tian)加量也受到限制。現(xian)在(zai)各(ge)種表面(mian)改質法越(yue)(yue)來越(yue)(yue)先進，因此今后不(bu)(bu)僅通過(guo)改變合金(jin)(jin)的(de)(de)成分，還(huan)應(ying)該(gai)通過(guo)提高(gao)表面(mian)的(de)(de)耐(nai)蝕(shi)(shi)(shi)能力來開(kai)發更(geng)先進的(de)(de)耐(nai)蝕(shi)(shi)(shi)材料。
