奧氏體不銹鋼的組織結構決定了其力學性能的特點是強度較低而塑性和韌性較高。在我國不銹鋼標準中，給定的奧氏體不銹鋼抗拉強度一般為480~520N/m㎡;個別的還有400N/m㎡.按標準，奧氏體不銹鋼鍛材、軋材沒給出沖擊試驗值，實際上，奧氏體不銹鋼固溶化熱處理后的沖擊功（AKU2)可達120J或更高。奧氏體不銹鋼的力學性能不能通過熱處理進行調整。

 常見奧氏(shi)體不銹鋼(gang)固溶化(hua)熱處(chu)理后的(de)力學(xue)性能見表(biao)3-2。

奧氏體(ti)不(bu)銹鋼不(bu)僅在(zai)(zai)常溫時(shi)有好的(de)韌性，在(zai)(zai)低溫條件下也(ye)能保(bao)持較高的(de)韌性，這種特性甚至可以保(bao)持到 -150℃。隨著(zhu)使用溫度(du)的(de)下降，強度(du)有升高的(de)趨勢。

由于奧氏體不銹鋼(gang)含(han)有較高(gao)(gao)的(de)鉻(ge)、鎳、銅(tong)等合金元素，在較高(gao)(gao)溫(wen)度下(xia)有好(hao)的(de)抗氧化性和一定(ding)的(de)強度，有的(de)可作為耐熱鋼(gang)使用。

奧(ao)氏體不銹鋼雖然不能用熱處(chu)理方法調整力(li)學(xue)性(xing)能，但(dan)可以利用冷(leng)作硬化來改善強度，應用于制造標準件或(huo)小(xiao)截面(mian)機(ji)械零件。

奧氏體(ti)不銹鋼的冷作硬化效(xiao)果與(yu)其含(han)碳量和(he)變形量有關。

碳含(han)量(liang)對鉻－鎳奧(ao)氏體不銹鋼(gang)冷作(zuo)硬(ying)化效果(guo)(guo)的影響見圖3-5。隨(sui)碳含(han)量(liang)的增加，冷作(zuo)硬(ying)化效果(guo)(guo)增強。

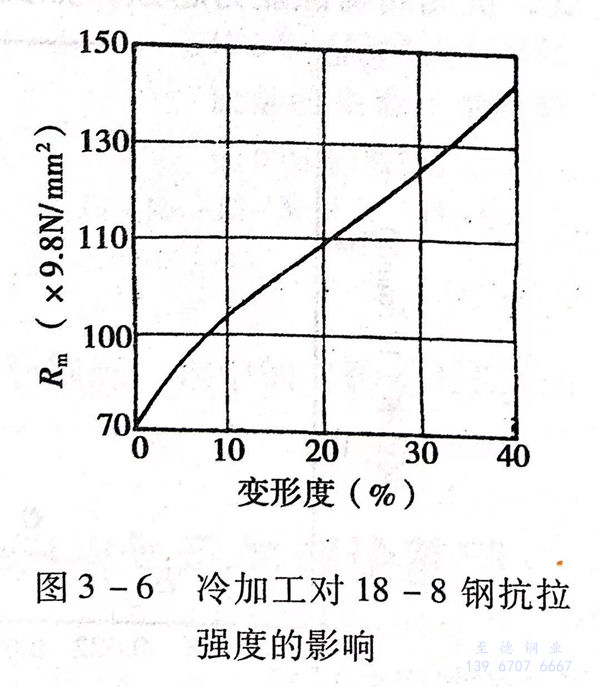

冷(leng)加(jia)工變(bian)形量對(dui)鉻－鎳奧氏體不銹鋼抗拉(la)強(qiang)(qiang)度的影響見圖3-6。隨冷(leng)加(jia)工變(bian)形量的增加(jia)，冷(leng)作硬(ying)化(hua)效果增強(qiang)(qiang)。
