1. 奧氏體低(di)溫無磁(ci)不銹鋼的焊接

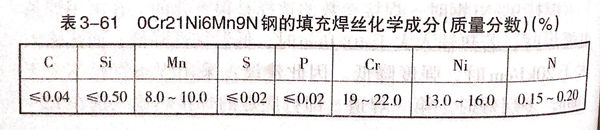

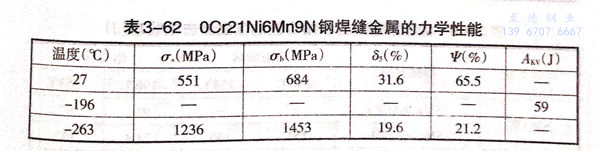

 目前，0Cr21Ni6Mn9N鋼的焊接還僅限于TIG焊及真空電子束焊接。焊接參數可參照不銹鋼。填充焊絲的化學成分見表3-61.焊縫金屬的力學性能見表3-62。

2. 錳(meng)-鋁系高錳(meng)奧(ao)氏(shi)體低溫無磁鋼的焊接(jie)

 15Mn26Al14鋼可(ke)用氣體火焰及等(deng)離子切(qie)割，切(qie)口無(wu)硬化。

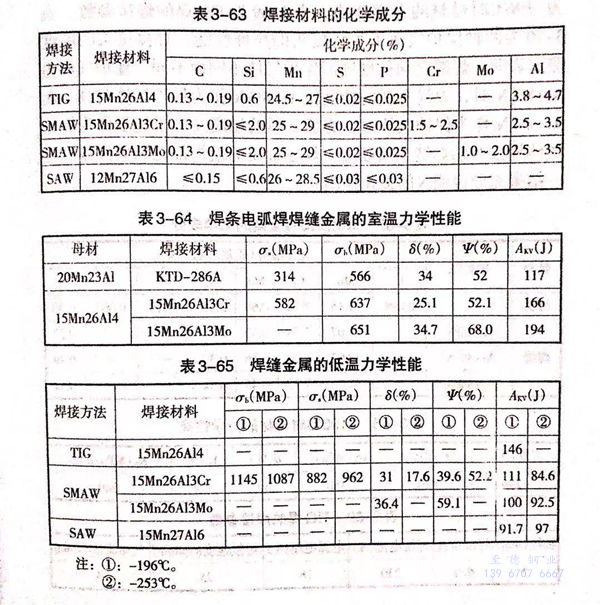

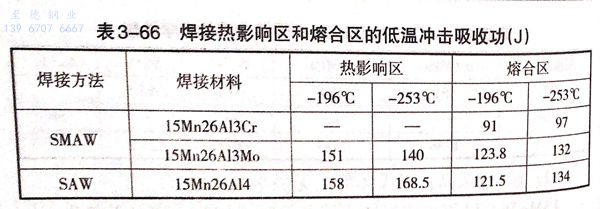

 15Mn26Al14鋼(gang)可用SWAM、SAW及TIG方(fang)法焊接(jie)，其所用焊接(jie)材(cai)料(liao)及力(li)學性(xing)能在表3-63~表3-66中給(gei)出。

3. 高錳奧氏(shi)體(ti)超低溫無磁鋼的焊接

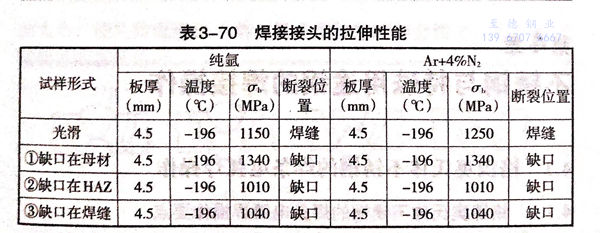

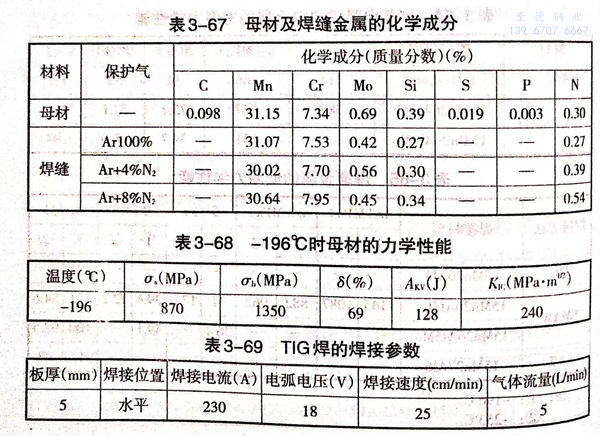

  采用TIG焊法，保(bao)護(hu)氣(qi)體(ti)(ti)用純(chun)氬(ya)(ya)氣(qi)或氬(ya)(ya)氣(qi)＋氮氣(qi)，填充焊絲直徑4mm.母材及焊縫金屬(shu)(shu)的(de)(de)(de)化學成分在表(biao)3-67中給出。表(biao)3-68為(wei)(wei)-196℃時(shi)母材的(de)(de)(de)力學性(xing)能。表(biao)3-69為(wei)(wei)TIG焊的(de)(de)(de)焊接(jie)參數。表(biao)3-70為(wei)(wei)兩種保(bao)護(hu)氣(qi)體(ti)(ti)下(xia)焊接(jie)接(jie)頭的(de)(de)(de)拉伸性(xing)能。焊接(jie)接(jie)頭的(de)(de)(de)硬(ying)(ying)度測定表(biao)明(ming)，焊縫金屬(shu)(shu)的(de)(de)(de)硬(ying)(ying)度因(yin)保(bao)護(hu)氣(qi)體(ti)(ti)不(bu)同而(er)不(bu)同。保(bao)護(hu)氣(qi)體(ti)(ti)為(wei)(wei)Ar+8%N2時(shi)，焊縫金屬(shu)(shu)的(de)(de)(de)硬(ying)(ying)度比Ar+4%N2作為(wei)(wei)保(bao)護(hu)氣(qi)體(ti)(ti)時(shi)高；而(er)Ar+4%N2作為(wei)(wei)保(bao)護(hu)氣(qi)體(ti)(ti)時(shi)，焊縫金屬(shu)(shu)的(de)(de)(de)硬(ying)(ying)度又高于純(chun)氬(ya)(ya)作為(wei)(wei)保(bao)護(hu)氣(qi)體(ti)(ti)焊接(jie)時(shi)的(de)(de)(de)焊縫金屬(shu)(shu)硬(ying)(ying)度。焊縫金屬(shu)(shu)的(de)(de)(de)組織都是純(chun)奧氏體(ti)(ti)，這一結果充分說明(ming)N的(de)(de)(de)強化作用。
