名稱：鐵(tie)素體不銹(xiu)鋼輪
材質：ZGCr28
熱(re)處理要求：
a. 退火硬度≤180HB.
b. 采用硫－氮－碳共(gong)滲處(chu)理：硬度≥800HV;深度≥0.3mm.
1. 零件常見(jian)失效形式(shi)及應具備的性能
該零件用于從地(di)下(xia)深(shen)處抽取鹽鹵液體介質(zhi)的(de)設備中(zhong)，該介質(zhi)引起的(de)腐(fu)蝕是其失效的(de)主(zhu)要形式(shi)。同時，設備是在細(xi)長軸(zhou)(zhou)上(shang)連續安(an)裝數十個葉(xie)輪，在設備運(yun)轉時，由于軸(zhou)(zhou)的(de)撓度引起葉(xie)輪與中(zhong)殼之間(jian)的(de)摩擦，產生(sheng)磨損和(he)咬合粘連，影(ying)響設備的(de)正常運(yun)轉，因(yin)此，要求葉(xie)輪與中(zhong)殼之間(jian)要有好(hao)的(de)抗咬合能(neng)力(li)和(he)抗磨損能(neng)力(li)。
2. 材料選用原則及熱處理(li)工藝選擇
根據設備的工作條件，選用ZGCr28在線亞洲日產一區二區:鐵素體不銹鋼，可以有效地抵抗所取介質的腐蝕。為解決葉輪與中殼之間的磨損、咬合，采用硫－氮－碳共滲工藝方法，ZGCr28 可以在共滲條件下具有優良的抗磨損、抗咬合能力和硬度。
3. 零件主(zhu)要(yao)加工工序
鑄造(zao)－退火（A)-機械(xie)加工－硫－氮(dan)－碳共滲(shen)（B)-清(qing)理檢查(cha)。
4. 熱處理工藝分(fen)析及應(ying)注意的問題(ti)
a. 退火
ZGC28是典型的鐵素體不銹鋼，鑄造后采用退(tui)火處理，主要是消除(chu)鑄造應力，便于加工(gong)，提高耐腐蝕能力。

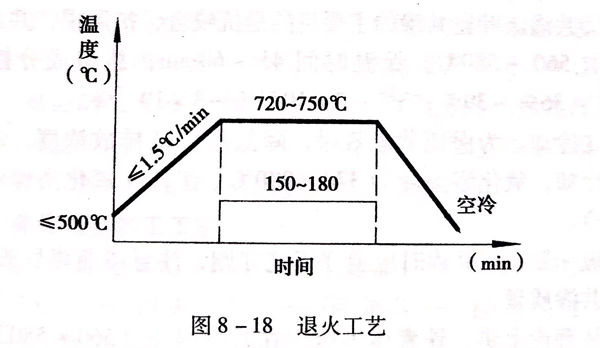

鐵素(su)體(ti)(ti)不銹鋼(gang)退(tui)火(huo)工藝(yi)見圖8-18。鐵素(su)體(ti)(ti)不銹鋼(gang)退(tui)火(huo)溫度在720~750℃,這(zhe)一(yi)溫度可以使(shi)鑄(zhu)造冷卻(que)時產生的(de)σ相和475℃脆性(xing)得以消(xiao)除，提(ti)高(gao)(gao)塑性(xing)、韌(ren)性(xing)和耐(nai)腐蝕能(neng)力(li)。鐵素(su)體(ti)(ti)不銹鋼(gang)的(de)退(tui)火(huo)溫度不能(neng)更高(gao)(gao)，以防止高(gao)(gao)溫脆性(xing)。
這種泵的(de)葉(xie)輪(lun)較小，考(kao)慮處理(li)時有較大的(de)裝爐量(liang)，保溫時間比理(li)論計算值偏長(chang)。鐵(tie)素體不(bu)銹鋼(gang)退(tui)(tui)火與(yu)馬氏體不(bu)銹鋼(gang)退(tui)(tui)火的(de)另(ling)一區別是采用(yong)空氣冷(leng)卻，而不(bu)是爐冷(leng)，這同樣是為了(le)防止緩慢冷(leng)卻時可能(neng)有析出相。
b. 硫－氮－碳共滲。

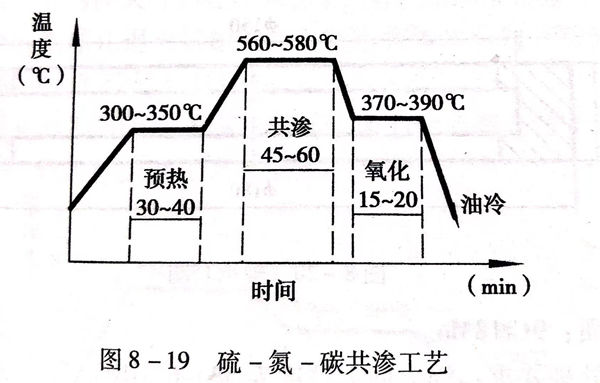

硫－氮－碳(tan)共(gong)滲工藝見圖8-19。
從圖(tu)8-19見，這個工藝分三(san)個部分。
①. 預(yu)熱(re)
共(gong)滲(shen)(shen)前(qian)的(de)預熱是采(cai)用(yong)井式電(dian)爐進(jin)(jin)行的(de)，加熱到300~350℃即(ji)可(ke)。這(zhe)是為(wei)使工件(jian)在(zai)共(gong)滲(shen)(shen)前(qian)能消除表面水分，提高工件(jian)溫(wen)(wen)度，既防止工件(jian)直(zhi)接進(jin)(jin)入共(gong)滲(shen)(shen)爐時的(de)迸濺(jian)，又防止工件(jian)入共(gong)滲(shen)(shen)爐時，鹽(yan)浴降溫(wen)(wen)太多。
②. 共(gong)滲
葉輪共滲的主要目的是抗咬合，抗磨損，共滲鹽浴溫度取560~580℃,保溫時間45~60min,鹽浴成分控制為CNO-: 36%~39%;S2-: 2×10-3%~3×10-3%.
③. 冷卻
為保證共滲效果，降低CN-的排放濃度，采用氧化浴冷卻。氧化浴溫度為370~390℃.工件在氧化浴保溫后出爐油冷。
硫－氮－碳(tan)共(gong)滲(shen)(shen)(shen)時(shi)應遵守工(gong)藝守則(ze)，注意滲(shen)(shen)(shen)前滲(shen)(shen)(shen)后的處理，確保共(gong)滲(shen)(shen)(shen)質(zhi)量。
從理論上講，鐵素體不銹鋼在共滲溫度（560~580℃)范圍可(ke)能會有脆(cui)性相(xiang)析出，但考慮到保(bao)溫時間較短，而零件(jian)又(you)對沖擊韌(ren)性無太高的(de)(de)要(yao)求，所以(yi)，葉輪允許采用(yong)硫－氮－碳共滲工藝(yi)，事實也證明，采用(yong)這種工藝(yi)是可(ke)以(yi)滿足使(shi)用(yong)要(yao)求的(de)(de)。
