零件名稱(cheng)：不銹鋼彈簧，見圖(tu)8-26.

材質：0Cr15Ni7Mo2Al(PH15-7Mo)。

熱處(chu)理(li)要求：淬火(huo)回火(huo)硬度42~48HRC。

1. 零件常(chang)見的失效形(xing)式及應具備的性能

  彈(dan)(dan)(dan)簧(huang)是機械設(she)(she)備中的(de)(de)(de)重要(yao)(yao)零(ling)件(jian)，主要(yao)(yao)起緩沖和(he)減震(zhen)的(de)(de)(de)作用(yong)(yong)，有的(de)(de)(de)彈(dan)(dan)(dan)簧(huang)在需要(yao)(yao)產生(sheng)和(he)恢復變形時，將(jiang)機械動(dong)能(neng)(neng)轉換為形變能(neng)(neng)，或者將(jiang)形變能(neng)(neng)轉換為機械動(dong)能(neng)(neng)。機械運行(xing)中，彈(dan)(dan)(dan)簧(huang)出現故障，會影響整個設(she)(she)備的(de)(de)(de)功能(neng)(neng)，所以(yi)，彈(dan)(dan)(dan)簧(huang)應根(gen)據(ju)設(she)(she)計要(yao)(yao)求，保證(zheng)其使用(yong)(yong)功能(neng)(neng)。彈(dan)(dan)(dan)簧(huang)在外力(li)作用(yong)(yong)時，根(gen)據(ju)力(li)的(de)(de)(de)大小，保持規定的(de)(de)(de)變形度是重要(yao)(yao)的(de)(de)(de)條件(jian)之一，一般用(yong)(yong)熱處理后的(de)(de)(de)硬度作為常見(jian)的(de)(de)(de)考核指標。這個彈(dan)(dan)(dan)簧(huang)是某重要(yao)(yao)設(she)(she)備用(yong)(yong)的(de)(de)(de)螺旋(xuan)壓簧(huang)，除要(yao)(yao)求硬度和(he)檢測力(li)與變形度的(de)(de)(de)對應關系外，還(huan)要(yao)(yao)求具有耐腐蝕性(xing)。

2. 材料選用(yong)原則和熱處理工藝選擇

  彈(dan)簧(huang)需要有耐(nai)腐蝕性，所以(yi)，在(zai)不(bu)銹鋼范圍內(nei)選擇材(cai)料。在(zai)不(bu)銹鋼中(zhong)，半奧(ao)氏(shi)體沉淀(dian)硬(ying)化(hua)不(bu)銹鋼具有較高的屈服(fu)極限和(he)屈強(qiang)比，可通(tong)過熱處理方(fang)法(fa)調(diao)整性能(neng)，適合制造彈(dan)簧(huang)。該彈(dan)簧(huang)材(cai)料選用半奧(ao)氏(shi)體沉淀(dian)硬(ying)化(hua)不(bu)銹鋼0Cr15Ni7Mo2Al。

3. 零件(jian)主要(yao)加工工序

  拉(la)絲－固(gu)溶處理(li)（A)-加(jia)工(gong)成形－調整處理(li)（B)-修形－時效沉淀硬(ying)化處理(li)（C)-硬(ying)檢查(cha)－矯形－檢查(cha)。

4. 熱處理工藝(yi)分析及應注意問題

 a. 固溶處理

  0Cr15Ni7Mo2Al做彈簧(huang)用(yong)鋼(gang)絲(si)的(de)固溶處(chu)(chu)理(li)(li)，一般在鋼(gang)絲(si)生產廠用(yong)專用(yong)熱(re)處(chu)(chu)理(li)(li)設備進行。這種(zhong)制作彈簧(huang)用(yong)鋼(gang)絲(si)的(de)固溶處(chu)(chu)理(li)(li)必(bi)須保證無脫碳、無氧化，所以(yi)，一般是在浴爐中(zhong)進行的(de)。固溶處(chu)(chu)理(li)(li)加(jia)熱(re)至1050~1070℃,保溫時(shi)間依設備不同而定，采用(yong)水冷卻。經過固溶處(chu)(chu)理(li)(li)的(de)0Cr15Ni7Mo2A1硬度很低，不超過120HB,便于加(jia)工(gong)成各種(zhong)彈簧(huang)。

 b. 調整處理(li)

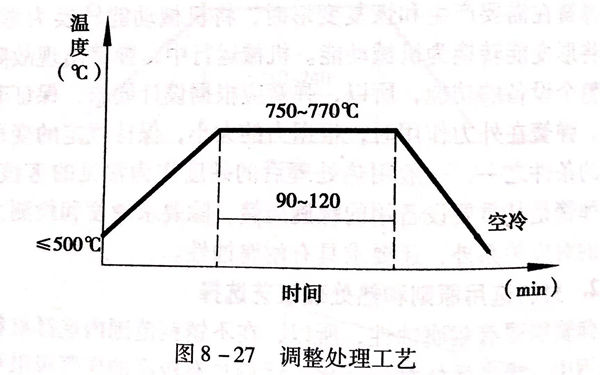

  0Cr15Ni7Mo2Al是半奧氏(shi)體(ti)型沉(chen)淀硬(ying)化不銹鋼，Ms點很低(di)，固溶處(chu)理后基本是奧氏(shi)體(ti)組織，必須經(jing)過調整(zheng)處(chu)理，見圖8-27,使Ms點提高。經(jing)750~770℃調整(zheng)處(chu)理后，Ms點可提高至90℃左右。冷卻后的組織基本是板(ban)條狀馬氏(shi)體(ti)，硬(ying)度可達300HB。

  當然(ran)，這個(ge)調整(zheng)處理是(shi)在(zai)用鋼絲卷(juan)制(zhi)成彈簧后進行的。

 c. 時效沉淀硬化處理

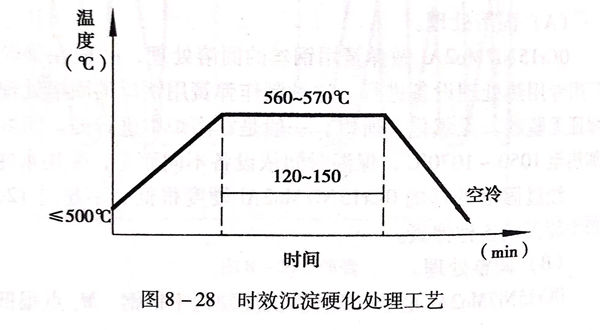

  經過調(diao)整處(chu)理，材(cai)(cai)料的組織(zhi)基(ji)本上是板條狀馬氏體，在此基(ji)礎上應進行時(shi)效(xiao)沉(chen)淀(dian)硬化處(chu)理，見(jian)圖8-28,使(shi)鋁、鉬等(deng)沉(chen)淀(dian)相充(chong)分沉(chen)淀(dian)析出，使(shi)材(cai)(cai)料得到強(qiang)化，獲得技術(shu)要(yao)求提出的性能。0Cr15Ni7Mo2Al彈簧經560~570℃時(shi)效(xiao)處(chu)理后，硬度可達45HRC,滿足了(le)設計的要(yao)求。
