不銹鋼著色(se)方法大致有以下(xia)4種類別。

1. 化學處理法(fa)

 ①. 高溫著色法

  早被人們知曉，一是采用回火法，在空氣中在一定的高溫下使不銹鋼表面氧化為金黃色。二是在重鉻酸鹽的熔融浴中氧化得到黑色膜。如在重鉻酸鈉（Na2Cr2O7)或重鉻酸鈉和重鉻酸鉀（K2Cr2O7)各1份的混合物中，在溫度320℃開始熔融，在400℃時放出氧氣而分解。新生的氧原子活性強，不銹鋼浸入后表面被氧化成黑色無光但牢固的膜層。操作溫度為450~500℃,時間為20~30分鐘。

 ②. 低溫(wen)著色法。

  可分為(wei)化(hua)(hua)學(xue)(xue)著(zhu)色(se)(se)法(fa)(fa)和電化(hua)(hua)學(xue)(xue)著(zhu)色(se)(se)法(fa)(fa)。化(hua)(hua)學(xue)(xue)著(zhu)色(se)(se)法(fa)(fa)又有堿性化(hua)(hua)學(xue)(xue)著(zhu)色(se)(se)法(fa)(fa)和酸性化(hua)(hua)學(xue)(xue)著(zhu)色(se)(se)法(fa)(fa)。

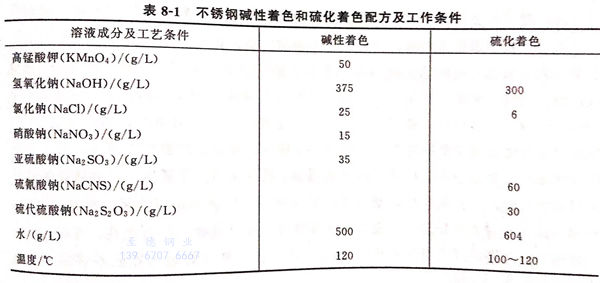

  堿性(xing)化(hua)(hua)(hua)學(xue)著色(se)法(fa)是將不銹鋼在(zai)含有(you)氫(qing)氧(yang)(yang)(yang)化(hua)(hua)(hua)鈉和氧(yang)(yang)(yang)化(hua)(hua)(hua)劑與(yu)還(huan)原劑的(de)水溶液中(zhong)進行著色(se)。著色(se)前不銹鋼表(biao)面的(de)氧(yang)(yang)(yang)化(hua)(hua)(hua)膜不必除去，在(zai)自然生(sheng)長(chang)的(de)氧(yang)(yang)(yang)化(hua)(hua)(hua)膜上面再(zai)生(sheng)長(chang)氧(yang)(yang)(yang)化(hua)(hua)(hua)膜。隨著氧(yang)(yang)(yang)化(hua)(hua)(hua)膜的(de)增(zeng)厚，表(biao)面顏(yan)色(se)發生(sheng)變化(hua)(hua)(hua)，由(you)黃(huang)色(se)→黃(huang)褐色(se)→藍色(se)→深(shen)藏青色(se)。工(gong)藝配方及(ji)工(gong)作(zuo)條(tiao)件見(jian)表(biao)8-1。

  另(ling)一個堿(jian)性(xing)化(hua)(hua)學法是(shi)硫(liu)(liu)化(hua)(hua)法，不銹鋼表面經(jing)過活化(hua)(hua)后，再(zai)浸入含(han)有氫氧化(hua)(hua)鈉和(he)硫(liu)(liu)化(hua)(hua)物(wu)的溶液中硫(liu)(liu)化(hua)(hua)生成黑色、美觀(guan)的硫(liu)(liu)化(hua)(hua)膜，但(dan)耐蝕差，需涂(tu)(tu)罩光涂(tu)(tu)料。工藝配方及工作(zuo)條件(jian)見(jian)表8-1。

  酸性化(hua)學著(zhu)(zhu)色(se)法的工藝(yi)基本(ben)上還是在著(zhu)(zhu)名的因科(ke)法的基礎上進行了一(yi)些改進。著(zhu)(zhu)色(se)基礎液為鉻酸和(he)硫(liu)酸。酸性化(hua)學著(zhu)(zhu)色(se)法將在本(ben)章中(zhong)詳述。

  近年來，電(dian)(dian)化學(xue)著(zhu)色法(fa)的工作開展得較(jiao)(jiao)多(duo)，按施加電(dian)(dian)信號(hao)的方(fang)法(fa)又(you)可分為電(dian)(dian)流法(fa)和電(dian)(dian)位法(fa)。電(dian)(dian)化學(xue)著(zhu)色法(fa)的優點就是顏(yan)色的可控性及重現性都很好，受不(bu)銹(xiu)鋼表面狀況的影響較(jiao)(jiao)小，而且(qie)處理溫度較(jiao)(jiao)低，有些工藝可以(yi)在室溫下(xia)進(jin)行(xing)，污染程度較(jiao)(jiao)輕。

2. 有機物涂(tu)覆(fu)著(zhu)色法

  在不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)上(shang)進行涂(tu)(tu)(tu)覆(fu)(fu)著(zhu)(zhu)色的(de)(de)(de)方(fang)(fang)法(fa)，是使(shi)用(yong)透明(ming)或(huo)不(bu)(bu)(bu)(bu)透明(ming)著(zhu)(zhu)色涂(tu)(tu)(tu)料(liao)(liao)(liao)(liao)涂(tu)(tu)(tu)覆(fu)(fu)在不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)上(shang)。過去(qu)由于鋼(gang)(gang)板(ban)與涂(tu)(tu)(tu)料(liao)(liao)(liao)(liao)的(de)(de)(de)密著(zhu)(zhu)性(xing)不(bu)(bu)(bu)(bu)好而使(shi)其在用(yong)途上(shang)受到限制。直至(zhi)20世紀(ji)80年(nian)代，隨著(zhu)(zhu)涂(tu)(tu)(tu)覆(fu)(fu)技術的(de)(de)(de)提高，卷板(ban)的(de)(de)(de)涂(tu)(tu)(tu)覆(fu)(fu)已成(cheng)為可能，因(yin)而，涂(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)板(ban)和著(zhu)(zhu)色鍍鋅鐵(tie)板(ban)、彩(cai)色鋁合金板(ban)一樣，在建筑材料(liao)(liao)(liao)(liao)等(deng)方(fang)(fang)面得到廣泛(fan)應(ying)用(yong)。涂(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)板(ban)的(de)(de)(de)重要(yao)因(yin)素有不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)原(yuan)板(ban)的(de)(de)(de)選(xuan)擇(ze)，確保密著(zhu)(zhu)性(xing)的(de)(de)(de)前處理(li)方(fang)(fang)法(fa)，耐蝕(shi)性(xing)高的(de)(de)(de)涂(tu)(tu)(tu)料(liao)(liao)(liao)(liao)的(de)(de)(de)選(xuan)擇(ze)，以及涂(tu)(tu)(tu)料(liao)(liao)(liao)(liao)的(de)(de)(de)正確涂(tu)(tu)(tu)覆(fu)(fu)和烘烤。用(yong)作屋(wu)頂(ding)板(ban)應(ying)采用(yong)SUS304不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)及SUS430不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)，用(yong)于涂(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)(de)(de)涂(tu)(tu)(tu)料(liao)(liao)(liao)(liao)有較長(chang)壽命的(de)(de)(de)硅改性(xing)聚酯樹脂，或(huo)丙烯酸樹脂與環氧(yang)樹脂共用(yong)涂(tu)(tu)(tu)料(liao)(liao)(liao)(liao)，具有室外(wai)耐候(hou)性(xing)，即具有保光(guang)、保色和耐水(shui)點腐(fu)蝕(shi)等(deng)特(te)點。1981年(nian)，日本(ben)制定(ding)了涂(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)質量標準：JISG 3302.標準規定(ding)，要(yao)按鹽霧實驗(yan)(yan)(yan)(yan)法(fa)實驗(yan)(yan)(yan)(yan)，這是檢驗(yan)(yan)(yan)(yan)涂(tu)(tu)(tu)層起泡、剝落和原(yuan)板(ban)銹(xiu)(xiu)(xiu)蝕(shi)的(de)(de)(de)加(jia)速實驗(yan)(yan)(yan)(yan)法(fa)。應(ying)經過1000小時(shi)實驗(yan)(yan)(yan)(yan)后幾乎沒有起泡。大多數在市(shi)場出(chu)售(shou)的(de)(de)(de)產品，是經過2000h的(de)(de)(de)實驗(yan)(yan)(yan)(yan)也沒有發生起泡的(de)(de)(de)異常現象(xiang)，顯示出(chu)其優良的(de)(de)(de)耐蝕(shi)性(xing)能。涂(tu)(tu)(tu)覆(fu)(fu)不(bu)(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)留有容易焊接的(de)(de)(de)不(bu)(bu)(bu)(bu)涂(tu)(tu)(tu)部分(fen)。

3. 不銹鋼上搪瓷或(huo)景泰(tai)藍著色法

  不(bu)銹(xiu)鋼(gang)上(shang)搪瓷或景泰(tai)藍(lan)能生產與(yu)(yu)玻璃相似(si)的(de)(de)平滑光(guang)澤(ze)的(de)(de)有圖(tu)樣花(hua)紋的(de)(de)彩色硬質(zhi)表面，但涂層與(yu)(yu)不(bu)銹(xiu)鋼(gang)的(de)(de)密著性問題，需要高度的(de)(de)技術水(shui)平才能解決(jue)。所以主要是(shi)用于工藝品。

4. 鍍有(you)色金屬著色法

  在(zai)不(bu)(bu)(bu)銹(xiu)鋼(gang)上(shang)鍍(du)(du)(du)覆有(you)色(se)(se)金(jin)屬，如(ru)鍍(du)(du)(du)金(jin)、鍍(du)(du)(du)黑鉻(ge)、鍍(du)(du)(du)銅等方法著(zhu)色(se)(se)，特別(bie)是連續鍍(du)(du)(du)銅，已在(zai)工業(ye)上(shang)得到(dao)應用(yong)，在(zai)建筑材料(liao)上(shang)的(de)(de)(de)應用(yong)更廣。不(bu)(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)耐蝕(shi)(shi)性、良好(hao)的(de)(de)(de)機械強度(du)，再加上(shang)銅的(de)(de)(de)色(se)(se)彩是建筑屋頂材料(liao)的(de)(de)(de)最高(gao)級材料(liao)，因而(er)(er)促(cu)進了鍍(du)(du)(du)銅不(bu)(bu)(bu)銹(xiu)鋼(gang)板的(de)(de)(de)開發。使用(yong)的(de)(de)(de)不(bu)(bu)(bu)銹(xiu)鋼(gang)為SUS304材料(liao)，使用(yong)前需經過軟化(hua)處理(li)的(de)(de)(de)軟質(zhi)材料(liao)。鍍(du)(du)(du)銅時防止(zhi)產生(sheng)鈍化(hua)膜導致結合力不(bu)(bu)(bu)良，為了徹底活化(hua)，要在(zai)含有(you)鹽酸和鎳鹽的(de)(de)(de)鍍(du)(du)(du)液中(zhong)(zhong)沖擊電鍍(du)(du)(du)一層(ceng)(ceng)鎳層(ceng)(ceng)，鍍(du)(du)(du)銅層(ceng)(ceng)以鎳層(ceng)(ceng)為媒介，緊密附著(zhu)于不(bu)(bu)(bu)銹(xiu)鋼(gang)上(shang)，其結合力足(zu)以承受各種成型加工的(de)(de)(de)作用(yong)力。不(bu)(bu)(bu)銹(xiu)鋼(gang)基體和鍍(du)(du)(du)層(ceng)(ceng)銅都有(you)良好(hao)的(de)(de)(de)耐蝕(shi)(shi)性，兩者的(de)(de)(de)電位幾乎相等，不(bu)(bu)(bu)用(yong)擔心(xin)產生(sheng)異(yi)種金(jin)屬接觸(chu)時的(de)(de)(de)電流腐(fu)蝕(shi)(shi)。鍍(du)(du)(du)銅不(bu)(bu)(bu)銹(xiu)鋼(gang)板在(zai)大(da)氣暴(bao)露中(zhong)(zhong)，表(biao)面銅鍍(du)(du)(du)層(ceng)(ceng)被氧化(hua)而(er)(er)呈(cheng)現銅的(de)(de)(de)特有(you)色(se)(se)調(diao)，可(ke)能會產生(sheng)一些綠銹(xiu)，其損耗厚度(du)每年不(bu)(bu)(bu)超過1μm.鍍(du)(du)(du)銅層(ceng)(ceng)還可(ke)以有(you)效地克(ke)服不(bu)(bu)(bu)銹(xiu)鋼(gang)上(shang)因素離(li)子而(er)(er)產生(sheng)的(de)(de)(de)孔蝕(shi)(shi)。
