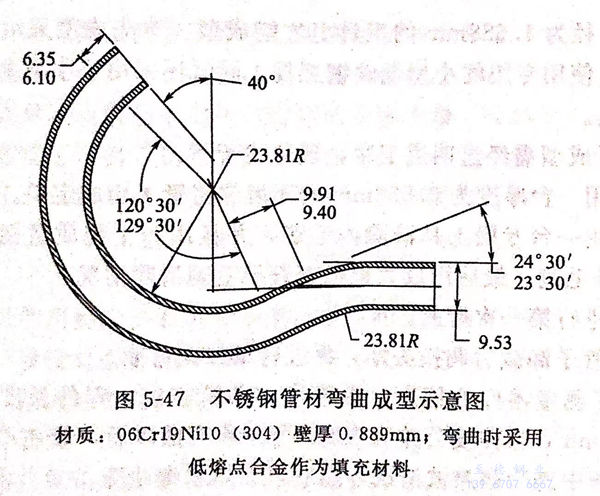

［實例5-1] 將難以成型的不(bu)銹鋼管子彎曲成宇航構件（見圖5-47)。圖5-47所示為用于宇航部件的不銹鋼彎(wan)管，這種彎管要想加工到規定的公差范圍是比較困難的（尺寸公差：±0.254mm,角度公差：±0.5°;管子彎頭部分的扁平度不超過0.015mm)。

這種部件所使用的原(yuan)材料為材，生產時按下列順(shun)序(xu)經(jing)九道工序(xu)成型。

①. 用無齒(chi)鋸將管(guan)子切割成158.75mm定尺長(chang)度，然后去降毛刺。

②. 在每個工件內填人低熔點合金。

③. 在(zai)大(da)功率拉(la)拔彎(wan)曲機上將工件彎(wan)曲成160°,并對(dui)彎(wan)曲度行測量。

④. 用手動彎管機將工件彎曲(qu)成(cheng)24°,并(bing)測量彎曲(qu)度。

⑤. 在夾具(ju)固定(ding)下利用(yong)無(wu)齒鋸對管子兩端進行修切，使其長符合要(yao)求(qiu)。

⑥. 將填充物熔化排出。

⑦. 使用手(shou)動砂輪清除毛刺。

⑧. 在(zai)化學溶液(ye)中進行鈍化處理。

⑨. 全(quan)面檢(jian)查工件尺寸，同時用一精度很高的圓(yuan)球滾過成品管件，進行“過球”檢(jian)驗。

彎(wan)(wan)曲后(hou)可(ke)能有(you)約為5°的彈(dan)性回彈(dan)變形，這(zhe)可(ke)以根據測量所得的彎(wan)(wan)曲度進(jin)行過彎(wan)(wan)曲來加以矯正。

［實(shi)例5-2] 微型管的(de)彎(wan)曲。

 用于復寫器和其他記錄儀表的墨水管是用06Cr19Ni10(304)型不銹鋼管制成的，這種不銹鋼管的外徑為0.813mm,壁厚為0.027mm.每個墨水管的直線部分長度為76.2mm,另外每端有一個120°、長19.05mm的彎頭。這兩個彎頭均在同一平面內，其中心線半徑為4.63mm。

由于(yu)彈性回彈作用(yong)非常劇烈(lie)且有時很不穩定，因此彎(wan)頭需圍繞在一個半徑(jing)為1.588mm的(de)工具(ju)(ju)上才(cai)能成(cheng)型(xing)。彎(wan)頭成(cheng)型(xing)采(cai)用(yong)人(ren)工手(shou)動方法，使用(yong)專(zhuan)用(yong)的(de)小(xiao)型(xing)低碳(tan)鋼工具(ju)(ju)，同時還采(cai)用(yong)了小(xiao)型(xing)成(cheng)型(xing)塊和小(xiao)型(xing)夾具(ju)(ju)。

管子成型需經過四(si)道工序，現(xian)分(fen)述(shu)于下：

①. 用一臺厚度(du)為(wei)0.533mm的無齒鋸將管(guan)子切成定長(chang)。

②. 用(yong)(yong)一臺專用(yong)(yong)工具清除內毛刺(ci)，并且用(yong)(yong)一個優質黃銅絲刷清除管子外毛刺(ci)。最后用(yong)(yong)放(fang)大鏡檢查(cha)管子毛刺(ci)清除情況。

③. 進(jin)行(xing)第一次彎曲。

④. 管子卸載后調換頭尾，再進(jin)行第二次彎曲。

為了(le)測量零(ling)件的(de)精度，設置了(le)一(yi)條(tiao)檢查線。零(ling)件長度公差為±0.254mm,彎曲度公差為±2°.管子在彎曲以后(hou)，放(fang)在乙基(ji)三氯化物溶液中進行超(chao)聲波(bo)清洗(xi)，然后(hou)再在熱水(shui)中沖洗(xi)。
