曼(man)內(nei)斯曼(man)穿孔(kong)工藝與斯蒂弗爾(er)穿孔(kong)工藝的對比分(fen)析結果如下：


1. 通(tong)過圖(tu)示對比

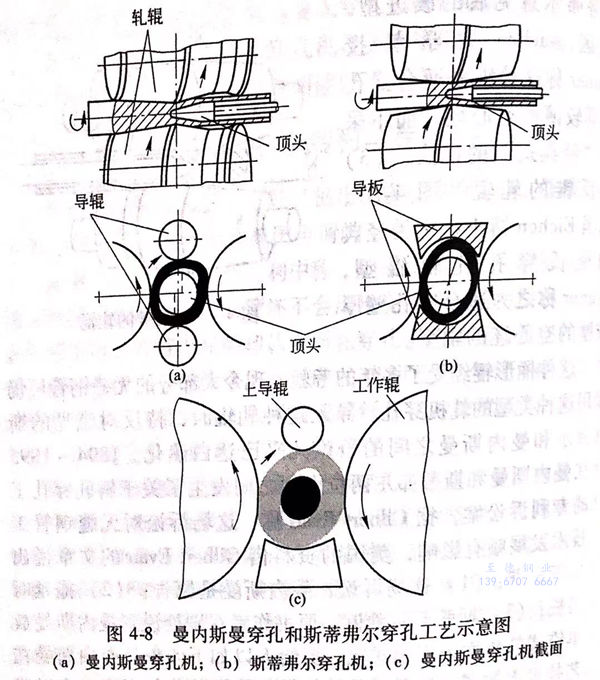

Pfeiffer 博士和Oberem 分別以圖(tu)4-8說明(ming)兩者的區(qu)別，請注意其中圖(tu)（a)和圖(tu)（c)兩圖(tu)之(zhi)間的不同之(zhi)處。


圖 4-8.jpg


2. 通過(guo)列表(biao)對比


曼內斯曼穿孔和(he)斯蒂(di)弗爾穿孔工藝的(de)對比如表 4-1 所示


圖 4-1.jpg


3.  文(wen)字補釋


（1) Pfeiffer 博士在《Herstellug Von Rohren》一書(shu)中(zhong)稱：“兩種(zhong)斜軋(ya)工藝的區(qu)別(bie)主要(yao)在于孔(kong)型(xing)的封(feng)閉，在曼氏穿(chuan)(chuan)孔(kong)機中(zhong)孔(kong)型(xing)由工作(zuo)輥和(he)導輥圍成，而(er)斯氏穿(chuan)(chuan)孔(kong)機中(zhong)則用導板圍成。兩者變形區(qu)主要(yao)部分均由軋(ya)輥的入(ru)口錐和(he)擴徑(jing)錐組成”。


（2) Oberem在(zai)《近15年來斜軋(ya)穿孔機(ji)的(de)(de)發(fa)展》一文中稱：“在(zai)斜軋(ya)穿孔機(ji)中最為重要的(de)(de)是(shi)具有固定導(dao)板的(de)(de)斯蒂弗爾穿孔機(ji)，它亦稱為桶(tong)形輥(gun)(gun)(gun)穿孔機(ji)，它主(zhu)要與自(zi)動(dong)軋(ya)管機(ji)、連續(xu)軋(ya)管機(ji)和三輥(gun)(gun)(gun)軋(ya)管機(ji)相配(pei)，其主(zhu)要技術特征之一是(shi)軋(ya)輥(gun)(gun)(gun)水平(ping)布(bu)置(zhi)，導(dao)板垂直布(bu)置(zhi)······.處于第二位的(de)(de)是(shi)曼內斯曼穿孔機(ji)，它主(zhu)要與周期軋(ya)管機(ji)相配(pei)用，它的(de)(de)主(zhu)要技術特征之一是(shi)，軋(ya)輥(gun)(gun)(gun)水平(ping)布(bu)置(zhi)和隨動(dong)的(de)(de)上導(dao)輥(gun)(gun)(gun)。”

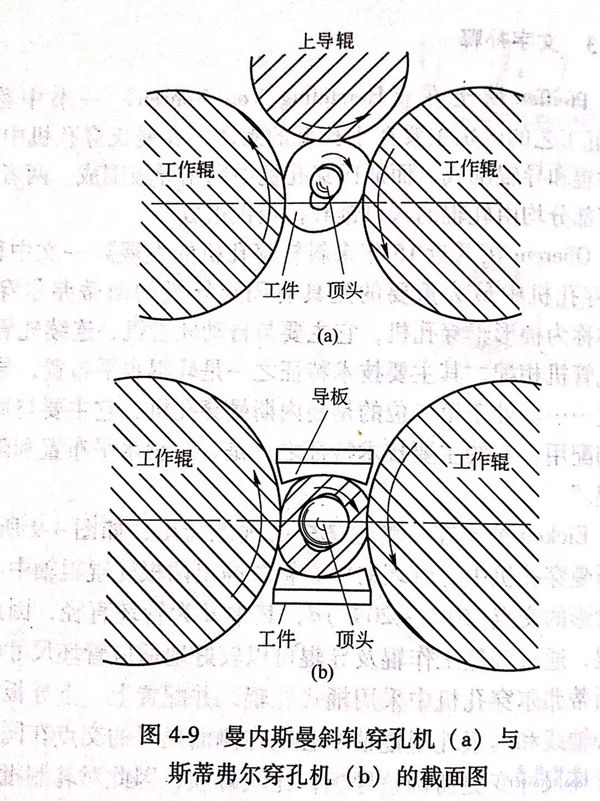

（3) Eicken 博士在(zai)一篇論文(wen)中(zhong)明確地(di)(di)指出(chu)：如圖(tu)4-9所示，在(zai)曼內斯曼穿孔機中(zhong)，管(guan)(guan)坯(pi)的(de)(de)中(zhong)心(xin)軸線(xian)高出(chu)兩根(gen)軋輥(gun)(gun)輥(gun)(gun)軸中(zhong)心(xin)線(xian)在(zai)側面(mian)投(tou)影的(de)(de)交(jiao)點（10%~20%)d,其(qi)中(zhong)d為管(guan)(guan)坯(pi)直徑，因此設有上(shang)導輥(gun)(gun)，通(tong)過調(diao)整(zheng)工作(zuo)輥(gun)(gun)及(ji)導輥(gun)(gun)可以較(jiao)好地(di)(di)適應管(guan)(guan)坯(pi)尺寸(cun)的(de)(de)變(bian)更(geng)。在(zai)斯蒂(di)弗爾穿孔機中(zhong)采用桶式軋輥(gun)(gun)，并配置(zhi)上(shang)、下導板，管(guan)(guan)坯(pi)的(de)(de)中(zhong)心(xin)軸線(xian)和兩根(gen)軋輥(gun)(gun)輥(gun)(gun)軸中(zhong)心(xin)線(xian)在(zai)側面(mian)投(tou)影的(de)(de)交(jiao)點在(zai)同(tong)一高度上(shang)，管(guan)(guan)坯(pi)尺寸(cun)變(bian)更(geng)需調(diao)整(zheng)導板，比(bi)較(jiao)麻煩，因此對軋制(zhi)批量較(jiao)大(da)，管(guan)(guan)坯(pi)尺寸(cun)變(bian)更(geng)不(bu)太頻繁的(de)(de)鋼管(guan)(guan)生產來說比(bi)較(jiao)適合。


圖 4-9.jpg


（4) 蘇(su)聯葉爾莫拉耶夫在《鋼管(guan)(guan)車間(jian)機(ji)(ji)械設備》一書中(zhong)稱：在自動軋(ya)(ya)管(guan)(guan)機(ji)(ji)組(zu)(zu)(zu)中(zhong)，穿(chuan)孔機(ji)(ji)軋(ya)(ya)輥(gun)的工作(zuo)部(bu)分系由兩個錐形(xing)體組(zu)(zu)(zu)成，而(er)在周(zhou)期式(shi)軋(ya)(ya)管(guan)(guan)機(ji)(ji)組(zu)(zu)(zu)中(zhong)軋(ya)(ya)輥(gun)除(chu)有兩個錐形(xing)體外，還有用于荒管(guan)(guan)定(ding)徑的突緣。因(yin)此(ci)，周(zhou)期式(shi)軋(ya)(ya)管(guan)(guan)機(ji)(ji)組(zu)(zu)(zu)中(zhong)······穿(chuan)孔機(ji)(ji)軋(ya)(ya)輥(gun)的輥(gun)身長度顯然要比自動軋(ya)(ya)管(guan)(guan)機(ji)(ji)組(zu)(zu)(zu)的大。


    為了生產直徑不大的不(bu)銹鋼管，設置和裝有兩個工作輥和上下導板的斜軋機。在這種況下，輔助輥的直徑很小，這樣的軋輥因其強度不夠而不能采用。在自動軋管機組的穿孔機上也裝置上下導板，在這種情況下，可以得到封閉的孔型，因而可以生產較薄的荒管。


   當在(zai)斜軋(ya)(ya)(ya)機上(shang)軋(ya)(ya)(ya)制(zhi)(zhi)時(shi)，所軋(ya)(ya)(ya)制(zhi)(zhi)的(de)鋼(gang)坯(pi)的(de)中(zhong)心線處于軋(ya)(ya)(ya)輥所在(zai)的(de)平面內（或平面稍高）。在(zai)軋(ya)(ya)(ya)制(zhi)(zhi)中(zhong)等尺寸(cun)直(zhi)徑不銹鋼(gang)管(guan)的(de)荒管(guan)時(shi)可(ke)以裝(zhuang)設上(shang)輔助輥以代(dai)替(ti)上(shang)導板(ban)(ban)，而保留下(xia)(xia)導板(ban)(ban)。在(zai)軋(ya)(ya)(ya)制(zhi)(zhi)大直(zhi)徑鋼(gang)管(guan)的(de)荒管(guan)時(shi)，可(ke)以裝(zhuang)設上(shang)下(xia)(xia)輥以代(dai)替(ti)上(shang)下(xia)(xia)導板(ban)(ban)。


   在蘇聯技(ji)術文(wen)獻中不以曼(man)內斯曼(man)和斯蒂弗爾來命(ming)名(ming)斜軋(ya)(ya)穿孔機(ji)，而以與之相(xiang)配的(de)軋(ya)(ya)管(guan)機(ji)和管(guan)坯直徑大小來說明兩者的(de)區別。


（5)《無縫的(de)(de)(de)(de)故事》一書(shu)的(de)(de)(de)(de)第(di)三章是(shi)(shi)第(di)一部分(fen)的(de)(de)(de)(de)小結，該(gai)書(shu)第(di)一部分(fen)題為(wei)“關(guan)于(yu)曼(man)(man)內斯(si)(si)曼(man)(man)和(he)斯(si)(si)蒂(di)弗(fu)爾(er)穿(chuan)孔(kong)工(gong)藝(yi)專(zhuan)利(li)的(de)(de)(de)(de)史(shi)話”，但(dan)(dan)最后(hou)對(dui)于(yu)這兩種(zhong)穿(chuan)孔(kong)機(ji)的(de)(de)(de)(de)區(qu)別卻是(shi)(shi)不甚了了。書(shu)中涉及這兩種(zhong)穿(chuan)孔(kong)機(ji)的(de)(de)(de)(de)區(qu)別的(de)(de)(de)(de)敘(xu)述是(shi)(shi)從扭變(bian)著手的(de)(de)(de)(de)，談(tan)到了輥(gun)型，而(er)且稱桶形軋輥(gun)為(wei)曼(man)(man)內斯(si)(si)曼(man)(man)穿(chuan)孔(kong)機(ji)的(de)(de)(de)(de)特征，但(dan)(dan)是(shi)(shi)對(dui)導(dao)圍工(gong)具卻只字未提(ti)(ti)。而(er)德國學者卻正好與此相反(fan)。這主要表現在：a. 稱桶形軋輥(gun)為(wei)斯(si)(si)蒂(di)弗(fu)爾(er)穿(chuan)孔(kong)機(ji)所用；b. 提(ti)(ti)出主要以導(dao)板導(dao)輥(gun)來區(qu)別兩者。實際上這兩種(zhong)穿(chuan)孔(kong)機(ji)的(de)(de)(de)(de)歷史(shi)淵源在于(yu)專(zhuan)利(li)申請和(he)后(hou)來的(de)(de)(de)(de)訴(su)訟案，而(er)構成訴(su)訟案的(de)(de)(de)(de)主題是(shi)(shi)“扭變(bian)”。實際上這完(wan)全(quan)是(shi)(shi)托(tuo)詞，所以蘇(su)聯學者的(de)(de)(de)(de)解釋(shi)還是(shi)(shi)比較令人滿意的(de)(de)(de)(de)，而(er)關(guan)于(yu)曼(man)(man)內斯(si)(si)曼(man)(man)穿(chuan)孔(kong)機(ji)和(he)斯(si)(si)蒂(di)弗(fu)爾(er)穿(chuan)孔(kong)機(ji)的(de)(de)(de)(de)提(ti)(ti)法權且留下來以供閱讀外文資料(liao)時(shi)參考。
