這(zhe)類鋼是(shi)奧氏(shi)體型低溫無(wu)(wu)磁(ci)用(yong)鋼，主要用(yong)于超低溫（-253℃)及(ji)(ji)無(wu)(wu)磁(ci)條件下。我國為(wei)節約Ni、Cr而(er)研制(zhi)了Mn-Al系低溫用(yong)鋼。15Mn26Al4鋼及(ji)(ji)20Mn23Al鋼即屬于此類低溫無(wu)(wu)磁(ci)用(yong)鋼。

1. 化(hua)學成分

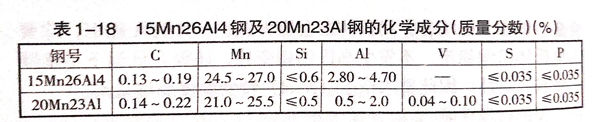

   鋼及(ji)鋼的(de)化學成(cheng)分見(jian)表1-18.

2. 合金元(yuan)素(su)的作用

  15Mn26Al4鋼(gang)(gang)和(he)20Mn23Al鋼(gang)(gang)的(de)主要合(he)金元素是錳(meng)和(he)鋁(lv)。錳(meng)是奧(ao)氏(shi)(shi)(shi)體(ti)(ti)形(xing)(xing)成元素，但在(zai)冷變形(xing)(xing)及低溫下，Fe-Mn合(he)金的(de)奧(ao)氏(shi)(shi)(shi)體(ti)(ti)并不穩定。當(dang)錳(meng)<10%時(shi)，與一(yi)般合(he)金鋼(gang)(gang)一(yi)樣(yang)，會(hui)發生鐵素體(ti)(ti)或馬氏(shi)(shi)(shi)體(ti)(ti)相變。當(dang)錳(meng)在(zai)10%~15%之間時(shi)，會(hui)發生α馬氏(shi)(shi)(shi)體(ti)(ti)及ε馬氏(shi)(shi)(shi)體(ti)(ti)相變。錳(meng)含量越(yue)高(gao)，ε相的(de)比例越(yue)大。當(dang)錳(meng)在(zai)15%~28%之間時(shi)，主要發生ε馬氏(shi)(shi)(shi)體(ti)(ti)相變。無論是α馬氏(shi)(shi)(shi)體(ti)(ti)，還是ε馬氏(shi)(shi)(shi)體(ti)(ti)，都會(hui)導致(zhi)鋼(gang)(gang)的(de)冷脆。

  提高Fe-Mn合金奧氏體組織的穩定性一般有兩條途徑，實際上是一條途徑，即添加其他元素：一是當錳含量較低時增加碳的含量，如Mn13鋼；二是錳含量高時，加入合金元素，如鎳、鉻、鉬、鋁、氮等。其中以加入Al最有效。在Fe-Mn25%中從0增加到4%時，m_s點及m_f點將降低到-253℃以下，而且韌性也會隨之增大。

  鋁能穩(wen)定Fe-Mn合金體系的(de)奧氏體組織，還能降(jiang)低加(jia)工硬化(hua)能力，從(cong)而改善切削性能和冷加(jia)工性能。同時還改善了其耐腐(fu)蝕性，提(ti)高(gao)了抗氧化(hua)性。

3. 熱(re)處理和力學性能

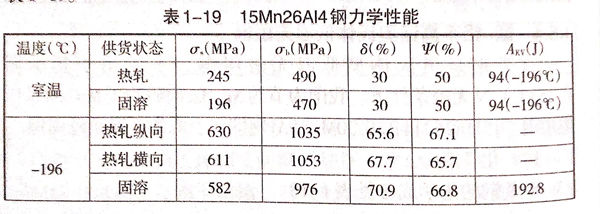

  此類(lei)鋼可以熱(re)軋、冷軋或固溶。15Mn26Al4鋼力學性(xing)能見(jian)表1-19。
