1. 材(cai)料性能


 母材采用厚度為20mm的321不(bu)銹鋼板，實際化學成分見表5-3。




 焊材采用直徑為(wei)3mm的H00Cr22Ni10焊絲(si)，配合(he)HJ260焊劑。焊絲(si)復驗實際化學成分見表5-4.




 技術(shu)條件(jian)要求焊(han)接(jie)接(jie)頭(tou)具有抗晶(jing)間(jian)腐蝕性(xing)能。應(ying)通過(guo)AST-MA262-81E法。對(dui)焊(han)縫組織要求鐵素(su)體含量低于(yu)10%。


2. 焊接工藝

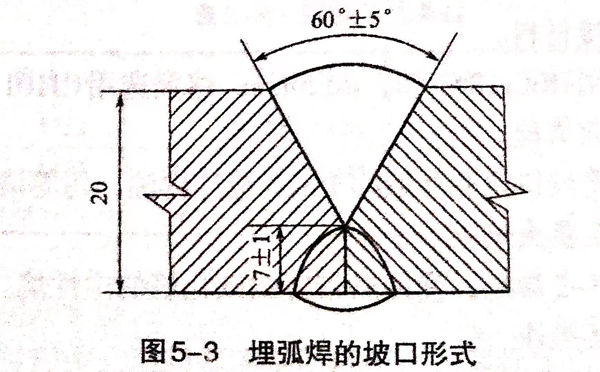

  埋弧自(zi)動焊(han)的坡口形式(shi)如圖5-3所示。焊(han)前(qian)要求(qiu)將坡口及焊(han)縫兩側(ce)20mm內(nei)用(yong)丙(bing)酮等溶劑(ji)清理干(gan)凈，露出金屬光澤(ze)。焊(han)劑(ji)在焊(han)前(qian)應進行300~400℃烘干(gan)并保溫2h。


圖 3.jpg


  焊(han)(han)接過程中焊(han)(han)道間清(qing)渣應以不銹鋼(gang)鏟(chan)頭，切忌用(yong)普(pu)通高速鋼(gang)，以免表面滲碳。清(qing)根可用(yong)碳弧氣刨，并(bing)用(yong)砂輪機(ji)修(xiu)磨毛刺。清(qing)根后采用(yong)E0-19-10Nb-16(A132)焊(han)(han)條焊(han)(han)接內(nei)側焊(han)(han)縫。

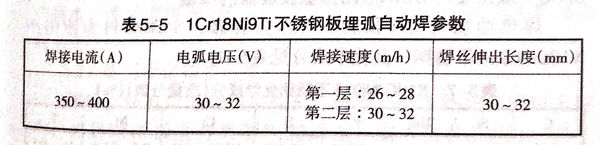

  焊接過程中應控制層間溫度小于120℃,焊接參(can)數見表5-5。




  焊(han)后進行900℃1h穩定化處理。焊(han)接(jie)接(jie)頭應進行100%射(she)線探傷。



3. 接(jie)頭各項性能

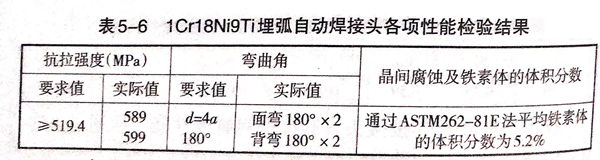

 321不銹鋼焊接接頭各項性能檢驗結果見表5-6
