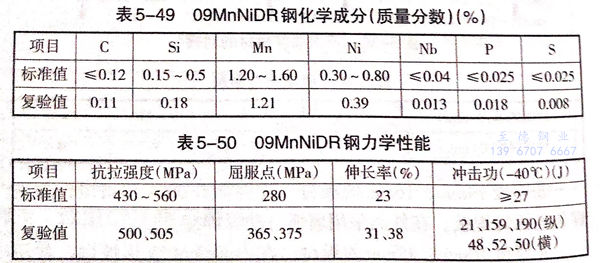

低(di)溫(wen)鋼09MnNiDR板(ban)材，厚度24mm,鋼板(ban)為正火狀態，其化學成(cheng)分及(ji)力學性能見表5-49和(he)表5-50.

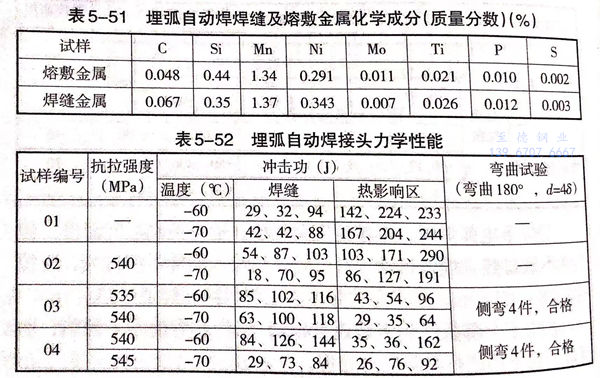

 埋弧自(zi)動(dong)焊(han)(han)試驗，選用焊(han)(han)材：焊(han)(han)絲CHW-SG,直徑(jing)4mm;焊(han)(han)劑CHF105.焊(han)(han)接(jie)環境(jing)為：室(shi)溫23~28℃;相對濕度(du)62%~69%.焊(han)(han)接(jie)采用直流(liu)反接(jie)，V形坡口，多層(ceng)多道焊(han)(han)，熱(re)輸入2326kj/cm,道間溫度(du)50℃.焊(han)(han)后(hou)按GB150-1998及(ji)JB/T4709-2000要求進行焊(han)(han)后(hou)消除應力(li)熱(re)處理。焊(han)(han)縫及(ji)熔敷金屬化學(xue)成分見(jian)表5-51;接(jie)頭力(li)學(xue)性能見(jian)表5-52。
