鉻鎳奧氏體不銹鋼在線亞洲日產一區二區:埋弧自動焊工藝特點如下：
1. 焊接工藝要點
①. 不銹鋼埋弧自(zi)動(dong)焊時，由于(yu)熔深(shen)較淺，坡口鈍(dun)邊宜小。
②. 焊接(jie)線能量的選(xuan)擇和(he)焊絲(si)伸出長度(du)的確定均應(ying)小于焊接(jie)低(di)碳鋼時的參(can)數(shu)。
③. 雙(shuang)面(mian)(mian)焊時(shi)，焊縫反面(mian)(mian)的清理工作(zuo)應(ying)仔細進行(xing)。
2. 焊(han)接材料的(de)選(xuan)擇
埋弧自動焊焊接奧氏體不銹鋼應選用無錳中硅中氟、低錳低硅高氟和無錳低硅高氟焊劑，如HJ150、HJ151、HJA151Nb、HJ172等。HJ151Nb標稱成分與HJ151相同，只是摻加了金屑Nb粉，適用于含Nb的不銹鋼埋弧自動焊，脫渣性良好，對于耐腐蝕性要求較低的焊接接頭，也可選用低錳高硅中氟焊劑，如HJ260焊劑燒結焊劑具有工藝性能良好、脫渣容易、焊縫金屬成分穩定、容易控制等優點，在奧氏體不銹鋼埋弧自動焊中已逐漸推廣應用。國產不銹鋼埋弧自動焊焊劑有SJ601和SJ641。
我國(guo)國(guo)家標準GB4241-1984規定了焊接不銹鋼焊絲，適(shi)用于(yu)奧氏體不銹鋼埋(mai)弧自(zi)動焊。
常用(yong)奧(ao)氏(shi)體(ti)不銹鋼(gang)適用(yong)焊絲牌號見表3-34.
奧氏體不(bu)銹鋼埋弧焊用焊劑見表3-35.
3. 焊接工藝參(can)數(shu)的選(xuan)擇
奧氏體不(bu)銹鋼(gang)焊接參數(shu)的(de)(de)選(xuan)擇總的(de)(de)原則是(shi)要求選(xuan)用較(jiao)低的(de)(de)焊接線能量(liang)，即較(jiao)低的(de)(de)焊接電流、較(jiao)高的(de)(de)焊接速度(du)及與其相匹配的(de)(de)電弧電壓。
由于奧(ao)氏體不(bu)銹(xiu)鋼的(de)導熱率(lv)比(bi)一般碳鋼低很多(duo)，在相(xiang)同(tong)(tong)的(de)規范參數(shu)情況下可獲得(de)較大的(de)熔(rong)(rong)深(shen)，要使奧(ao)氏體不(bu)銹(xiu)鋼焊(han)縫達(da)到與碳鋼焊(han)接(jie)(jie)(jie)時相(xiang)同(tong)(tong)的(de)熔(rong)(rong)深(shen)，焊(han)接(jie)(jie)(jie)電流可下降15%~20%.為保證熔(rong)(rong)寬(kuan)與熔(rong)(rong)深(shen)比(bi)大于2:1成形較好的(de)焊(han)縫，選(xuan)用的(de)焊(han)接(jie)(jie)(jie)電流應比(bi)碳鋼焊(han)接(jie)(jie)(jie)電流低20%~25%,焊(han)接(jie)(jie)(jie)電壓在28~40V范圍內，對熔(rong)(rong)深(shen)無多(duo)大的(de)影響(xiang)，而相(xiang)同(tong)(tong)的(de)焊(han)接(jie)(jie)(jie)速度可產(chan)生較大的(de)熔(rong)(rong)深(shen)。
18-8型(xing)不銹(xiu)鋼(gang)(gang)電阻率比(bi)(bi)碳鋼(gang)(gang)高5倍，因此(ci)，在(zai)奧氏體不銹(xiu)鋼(gang)(gang)埋弧(hu)自(zi)動焊(han)(han)時，選用相同(tong)的焊(han)(han)絲(si)伸(shen)出(chu)長度和(he)相同(tong)規范參數，由(you)于電阻熱的增加(jia)，可以產生比(bi)(bi)碳鋼(gang)(gang)更加(jia)大的熔(rong)化率。另外(wai)，不銹(xiu)鋼(gang)(gang)的熔(rong)點（1440℃)低于碳鋼(gang)(gang)的熔(rong)點（＜1020℃),焊(han)(han)絲(si)熔(rong)化率會進一(yi)步提高，為了保證焊(han)(han)縫良好成形，工(gong)藝(yi)規范上應規定焊(han)(han)絲(si)伸(shen)出(chu)長度，否則容易出(chu)現寬窄不均(jun)勻的焊(han)(han)道。
隨著電(dian)弧(hu)(hu)電(dian)壓(ya)的提高(gao)，電(dian)弧(hu)(hu)長度增加，焊(han)劑消耗量加大。金(jin)屬熔滴在電(dian)弧(hu)(hu)中的過(guo)渡時間延長，反應(ying)的強烈程度增大，合(he)金(jin)元素燒損或滲合(he)增加。

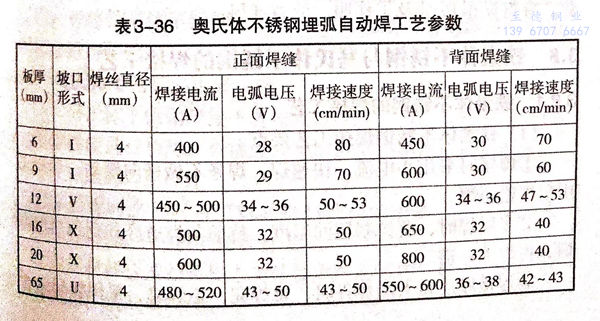

奧氏體不(bu)銹(xiu)鋼埋弧自動焊工藝參數見表3-36
