一、帶頸承插焊法蘭型式與尺寸
1. 用(yong)PN標記(ji)的帶頸承插焊法蘭

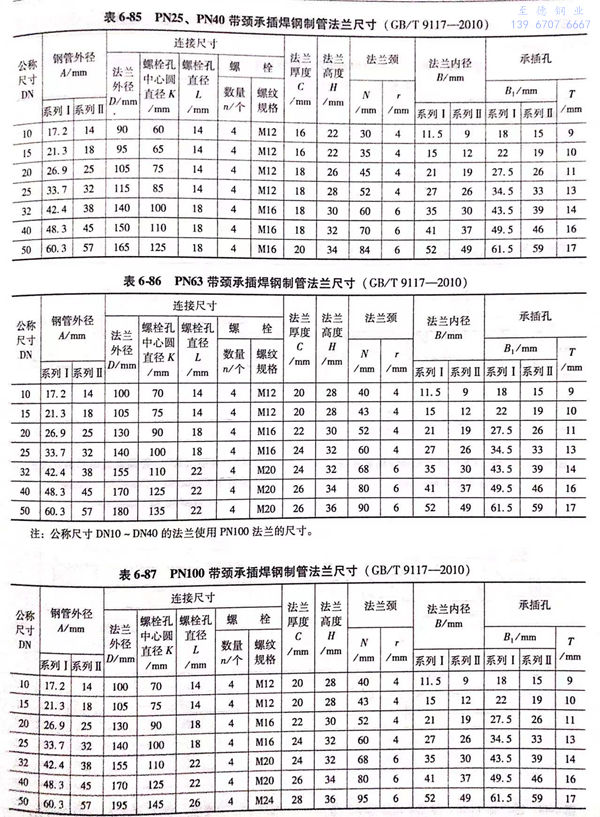

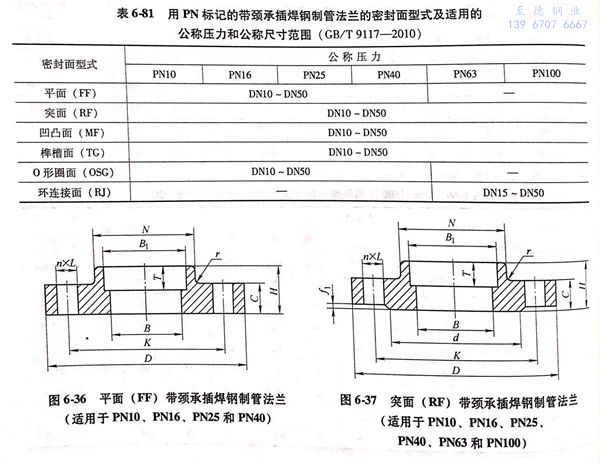

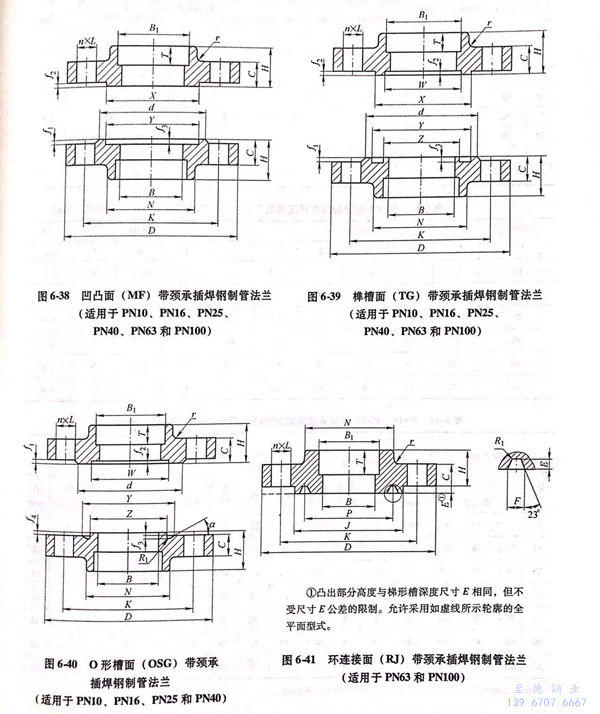

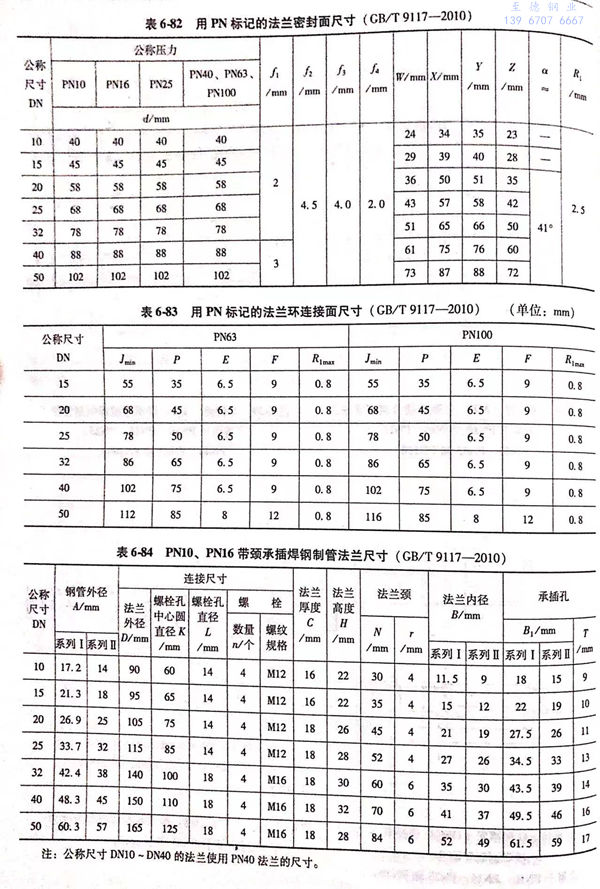

用PN標記的帶(dai)頸(jing)承(cheng)插(cha)焊鋼制(zhi)管(guan)法蘭的密(mi)封(feng)面型(xing)式(shi)及適(shi)用的公稱壓力和公稱尺寸(cun)(cun)(cun)范(fan)圍(wei)見表(biao)6-81;用PN標記的帶(dai)頸(jing)承(cheng)插(cha)焊鋼制(zhi)管(guan)法蘭型(xing)式(shi)如圖6-36~圖6-41所示，法蘭密(mi)封(feng)面尺寸(cun)(cun)(cun)見表(biao)6-82、表(biao)6-83,法蘭結(jie)構尺寸(cun)(cun)(cun)或尺寸(cun)(cun)(cun)見表(biao)6-84~表(biao)6-87。
2. 用(yong)Class 標記的(de)帶頸承插焊(han)法(fa)蘭(lan)

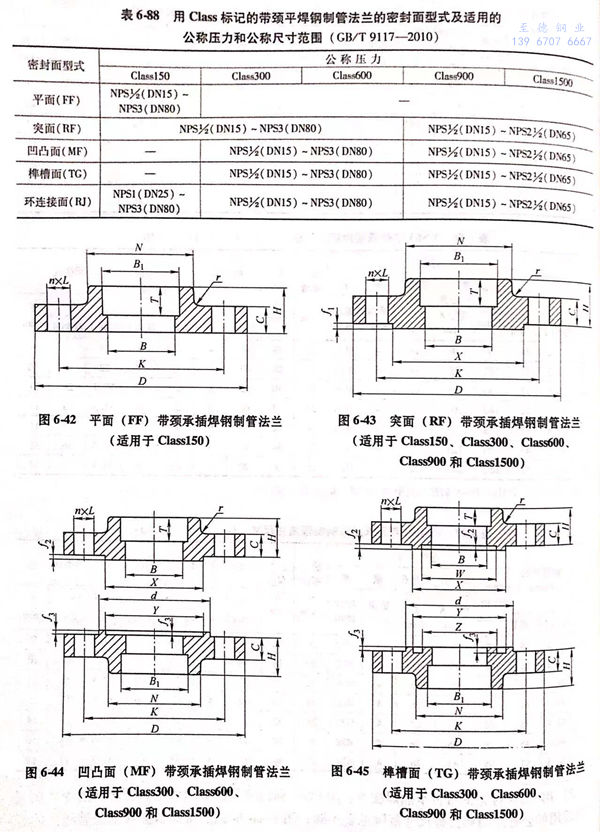

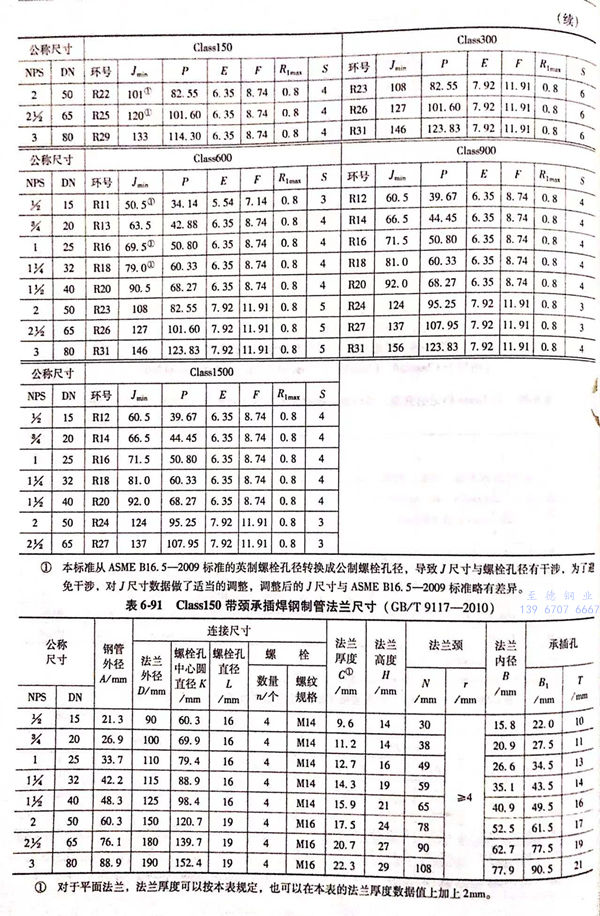

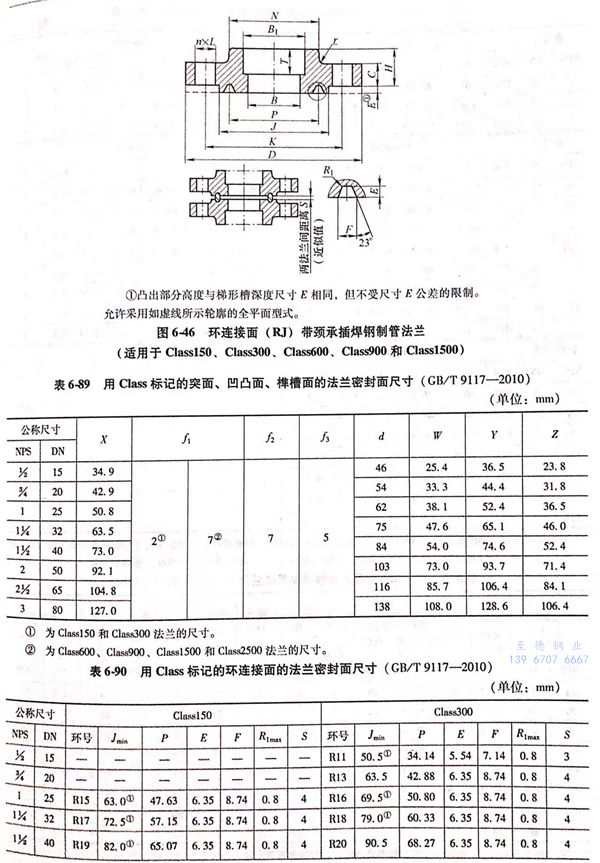

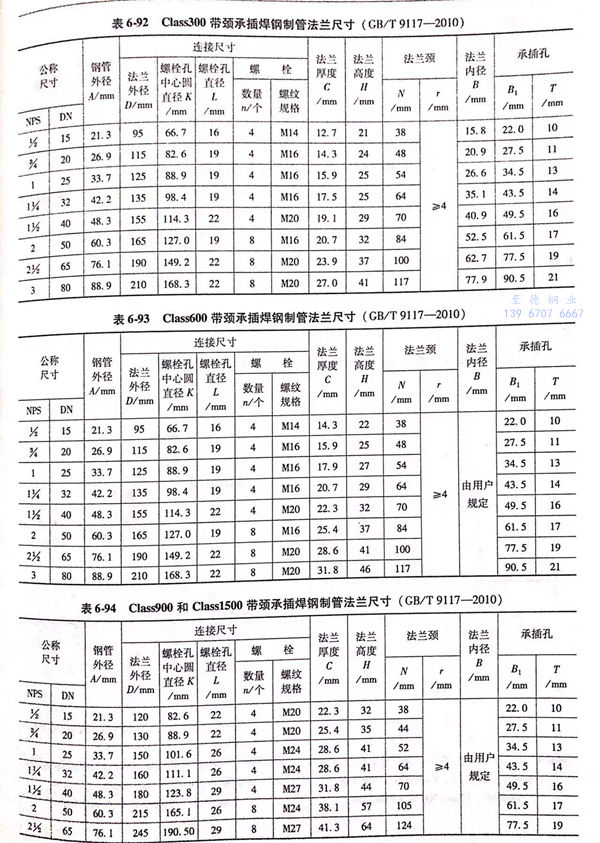

用(yong)(yong)Class 標(biao)(biao)記(ji)的帶頸(jing)承(cheng)插焊鋼(gang)制管法蘭的密封(feng)面型式及適用(yong)(yong)的公(gong)稱壓力和公(gong)稱尺(chi)(chi)寸(cun)范圍見(jian)表(biao)(biao)6-88;用(yong)(yong)Class 標(biao)(biao)記(ji)的帶頸(jing)承(cheng)插焊鋼(gang)制管法蘭的型式如圖(tu) 6-42 ~圖(tu) 6-46 所示，法蘭密封(feng)面尺(chi)(chi)寸(cun)見(jian)表(biao)(biao) 6~89、表(biao)(biao) 6~90 ，法蘭結構尺(chi)(chi)寸(cun)或尺(chi)(chi)寸(cun)見(jian)表(biao)(biao) 6-91~表(biao)(biao) 6-94。
二(er)、帶頸承插焊法蘭(lan)標記(ji)
1. 帶頸承插焊鋼制管法蘭(lan)應(ying)按(an)下(xia)列規定進行(xing)標記：
公稱(cheng)尺(chi)寸(cun) → 公稱(cheng)壓(ya)力(li) → 法(fa)蘭(lan)型式代號(hao)（SW) → 密(mi)封面(mian)型式代號(hao) → 管表號(hao)（可省(sheng)略） → 材料(liao)代號(hao) → 標準編號(hao)
2. 標(biao)記示例
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
