不銹鋼法(fa)蘭墊(dian)片(pian)的(de)(de)主(zhu)要參數包括墊(dian)片(pian)的(de)(de)有效密封寬度、墊(dian)片(pian)的(de)(de)性能參數、墊(dian)片(pian)公稱通徑或(huo)公稱尺寸及墊(dian)片(pian)公稱壓力。
一、不(bu)銹(xiu)鋼法蘭墊片的有(you)效密封(feng)寬(kuan)度
法蘭密封接頭中，墊片的有效密封寬度是作為計算法蘭螺栓載荷必不可少的一個特性參數，通常用符號b表示，其單位以mm計。不銹鋼法蘭(lan)墊片的有效密封寬度與墊片基本密封寬度有關。墊片基本密封寬度用符號b0表示，其單位以mm計。

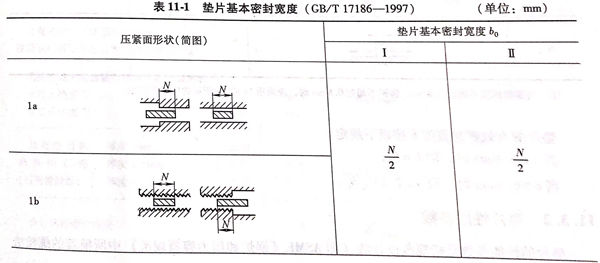

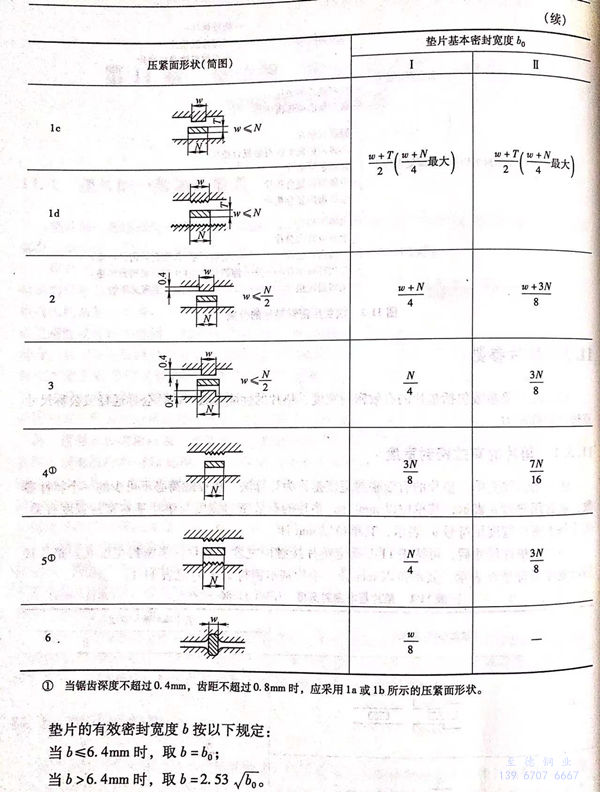

當選定墊片尺寸后，可按表11-1確定墊片接觸面寬度和墊片基本密封寬度b0。墊片接觸面寬度以符號N表示，其單位以mm計。墊片基本密封寬度b0見表11-1。
二、不銹(xiu)鋼法(fa)蘭墊片性能參(can)數
不銹鋼法(fa)(fa)蘭墊(dian)片的(de)性能(neng)參(can)數(shu)是指規(gui)范(fan)設計(ji)法(fa)(fa)（即ASME《鍋爐和壓(ya)力容器(qi)規(gui)范(fan)》中所推薦的(de)螺栓法(fa)(fa)蘭連接的(de)規(gui)范(fan)設計(ji)法(fa)(fa)）中所涉及的(de)“y”及“m”兩個密封系(xi)數(shu)。
1. 不銹(xiu)鋼法(fa)蘭墊片(pian)最小(xiao)預緊比(bi)壓
在法蘭(lan)密(mi)封接頭中(zhong)，壓緊墊(dian)(dian)片(pian)所(suo)需(xu)的力使墊(dian)(dian)片(pian)材料產生變形從而填滿(man)法蘭(lan)密(mi)封面間的微間隙。壓緊墊(dian)(dian)片(pian)所(suo)需(xu)的最(zui)小應力稱為墊(dian)(dian)片(pian)最(zui)小預緊比(bi)壓，通常(chang)以符號y表示。墊(dian)(dian)片(pian)最(zui)小預緊比(bi)壓是指在安裝(zhuang)過程(cheng)中(zhong)沒有內壓的情況(kuang)下，墊(dian)(dian)片(pian)接觸(chu)面積上的壓應力，其(qi)表達式為：
2. 不銹鋼(gang)法蘭墊片系數
壓(ya)緊墊片(pian)時，螺栓(shuan)伸長，當介(jie)質壓(ya)力(li)作用(yong)后，螺栓(shuan)由于受介(jie)質壓(ya)力(li)作用(yong)產生的載(zai)荷而更加伸長，致使兩密封法(fa)蘭(lan)面(mian)之間的間隙(xi)增大，使墊片(pian)的應(ying)力(li)降低，產生泄漏。
為了(le)保證(zheng)工作狀態下的(de)密封性能，墊(dian)片上應(ying)有一定(ding)的(de)比壓(ya)(ya)，即工作狀態下的(de)壓(ya)(ya)緊(jin)比壓(ya)(ya)，或稱(cheng)殘余壓(ya)(ya)緊(jin)應(ying)力，以符號y1表示。墊(dian)片系數(shu)定(ding)義為工作狀態下墊(dian)片上的(de)殘余壓(ya)(ya)緊(jin)應(ying)力與介(jie)質壓(ya)(ya)力之比值，其表達式為：

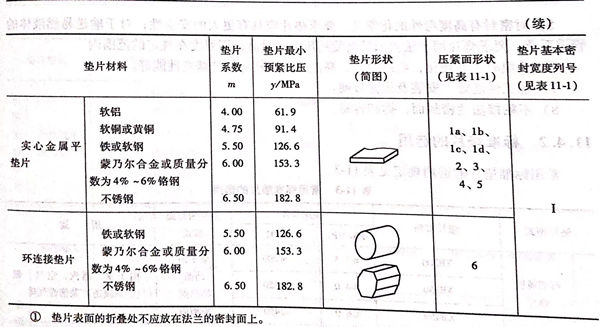

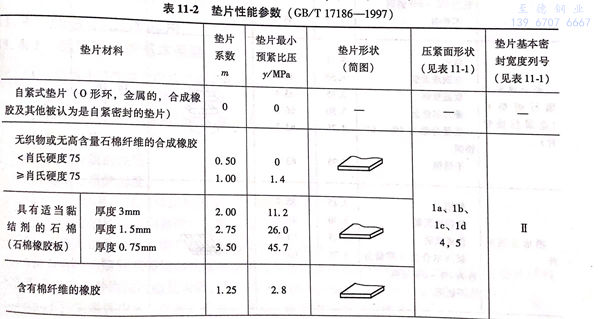

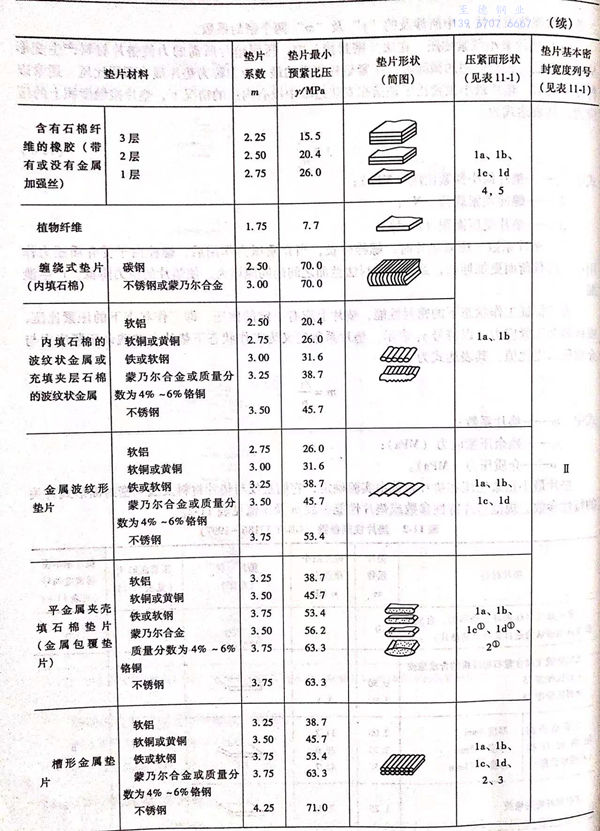

不銹鋼(gang)法(fa)蘭墊(dian)(dian)片最小預緊比壓(ya)和墊(dian)(dian)片系數(shu)由實驗確定，它們(men)是(shi)僅與墊(dian)(dian)片材料及(ji)(ji)法(fa)蘭密封面形(xing)式有(you)關的特性(xing)參(can)數(shu)。規范墊(dian)(dian)片特性(xing)參(can)數(shu)或墊(dian)(dian)片性(xing)能參(can)數(shu)m及(ji)(ji)y值(zhi)見表(biao)11-2。
三、不(bu)銹鋼(gang)法(fa)蘭(lan)墊片公稱通徑(jing)及公稱壓力
公(gong)稱(cheng)(cheng)通(tong)徑及公(gong)稱(cheng)(cheng)壓力(li)是(shi)墊片(pian)的(de)(de)配套參(can)數。公(gong)稱(cheng)(cheng)通(tong)徑或公(gong)稱(cheng)(cheng)尺寸(cun)（見GB/T 1047-2005)是(shi)管(guan)(guan)路(lu)附件(jian)的(de)(de)一(yi)(yi)個基本參(can)數，它(ta)并不是(shi)某一(yi)(yi)個實際結構(gou)尺寸(cun)，而僅僅是(shi)與(yu)制造尺寸(cun)密切相(xiang)(xiang)關的(de)(de)經過圓(yuan)整(zheng)后(hou)(hou)的(de)(de)一(yi)(yi)個名義尺寸(cun)，僅作為一(yi)(yi)種(zhong)(zhong)標(biao)志，其(qi)標(biao)記方(fang)法(fa)(fa)是(shi)在(zai)代號“DN”后(hou)(hou)緊(jin)跟著一(yi)(yi)個適(shi)當(dang)的(de)(de)數字(zi)。墊片(pian)公(gong)稱(cheng)(cheng)通(tong)徑與(yu)法(fa)(fa)蘭(lan)(lan)公(gong)稱(cheng)(cheng)通(tong)徑相(xiang)(xiang)同；公(gong)稱(cheng)(cheng)壓力(li)（見GB/T 1048-2005)是(shi)指與(yu)管(guan)(guan)路(lu)附件(jian)（如法(fa)(fa)蘭(lan)(lan)、管(guan)(guan)件(jian)、閥門等）機械強度有關的(de)(de)設計給定壓力(li)，是(shi)一(yi)(yi)個經過圓(yuan)整(zheng)后(hou)(hou)的(de)(de)名義值，也是(shi)僅作為一(yi)(yi)種(zhong)(zhong)標(biao)志，其(qi)標(biao)記方(fang)法(fa)(fa)是(shi)在(zai)代號“PN”后(hou)(hou)緊(jin)跟一(yi)(yi)個適(shi)當(dang)的(de)(de)數字(zi)。墊片(pian)公(gong)稱(cheng)(cheng)壓力(li)亦(yi)與(yu)法(fa)(fa)蘭(lan)(lan)公(gong)稱(cheng)(cheng)壓力(li)相(xiang)(xiang)同。
