常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金屬墊片（Non-metallic Gasket）


 a. 石棉橡(xiang)膠墊(dian)片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點(dian):  通過向石(shi)棉(mian)中加(jia)入不同(tong)的添加(jia)劑壓制而成(cheng)。在(zai)美國，很多標(biao)準中都將石(shi)棉(mian)制品列為致癌(ai)物質而禁用，但在(zai)世界范圍(wei)內，石(shi)棉(mian)仍以(yi)其彈性好、強度(du)高、耐油性好、耐高溫、易(yi)獲得(de)(de)等優點(dian)而得(de)(de)到廣(guang)泛應用。


   ②. 適用范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于水、空氣(qi)、氮氣(qi)、酸、堿、油品等(deng)介質工(gong)況下(xia)。


 b. 聚四氟乙烯（PTFE）包覆墊片(pian)（PTFE Impregnated Asbestos Gasket)


   適(shi)用(yong)范(fan)圍：T=-180~200℃；PN≤4.0MPa常用(yong)于低溫或者要求干凈的場(chang)合。



2. 半金屬墊片（Semimetallic Gasket）


 半金屬(shu)墊(dian)片(pian)(pian)有纏繞式墊(dian)片(pian)(pian)（Spiral Wound Gas）、金屬(shu)包覆墊(dian)片(pian)(pian)（Metallic JacketGasket）和柔(rou)性石墨(mo)墊(dian)片(pian)(pian)（Flexible Graphite Gasket）三(san)大類。


  a. 纏繞式(shi)墊片(pian)


   ①. 特點：纏繞式墊片是半金屬墊片中最(zui)理想、也是應(ying)用最(zui)普遍的墊片。其壓(ya)縮(suo)回彈性好(hao)、強度高，有利于適應(ying)壓(ya)力和溫(wen)度的變化，能在(zai)高溫(wen)、低(di)溫(wen)、沖擊、振動及交變荷載下(xia)保持良好(hao)的密(mi)封性能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬纏繞帶：特制石棉、柔性(xing)石墨帶和聚四氟乙(yi)烯帶。

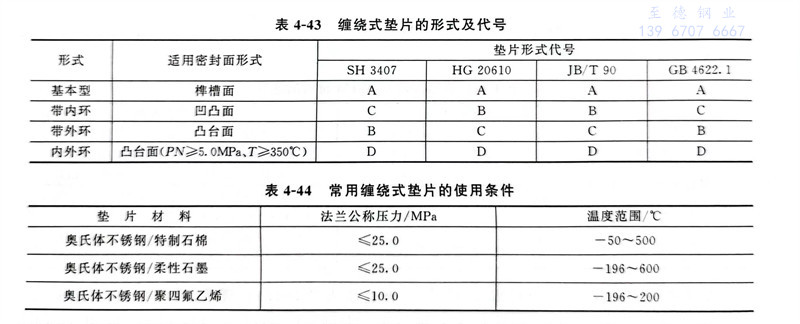

   ③. 適用范圍（表(biao)(biao)4-43、表(biao)(biao)4-44）。




 b. 鐵(tie)包(bao)式墊(dian)片


  密(mi)封(feng)性能(neng)不如纏繞式墊(dian)片，故壓(ya)力管道中用得不多，它(ta)常用于換(huan)熱器封(feng)頭等大直徑的(de)法蘭(lan)連接密(mi)封(feng)。


 c. 柔(rou)性石墨復合墊片


   由沖(chong)齒(chi)或沖(chong)孔金屬芯板與膨脹石墨粒子復(fu)合而成。適用(yong)于突面、凹凸面和榫槽面法(fa)蘭。



3. 金屬墊片(pian)（Metallic Gasket）


  金屬墊(dian)(dian)片常用(yong)在高壓力等級法蘭上，以承(cheng)受較高的(de)密封比壓。常用(yong)的(de)金屬墊(dian)(dian)片有平墊(dian)(dian)（Flat Gasket）、八角形(xing)墊(dian)(dian)（Octagonal Ring Gasket）和橢圓形(xing)墊(dian)(dian)（Oval Ring Gasket）三種(zhong)。


  金屬平墊(dian)片：常與凸臺面、凹凸面、榫槽(cao)面法蘭一起使(shi)用。


  八角(jiao)形金(jin)(jin)屬(shu)(shu)墊(dian)(dian)(dian)片(pian)和橢圓形金(jin)(jin)屬(shu)(shu)墊(dian)(dian)(dian)片(pian)：常與(yu)環槽面法(fa)蘭一(yi)起使用(yong)(yong)。與(yu)橢圓形金(jin)(jin)屬(shu)(shu)墊(dian)(dian)(dian)片(pian)相比，八角(jiao)形金(jin)(jin)屬(shu)(shu)墊(dian)(dian)(dian)片(pian)容易加工，故其應(ying)用(yong)(yong)較(jiao)多。

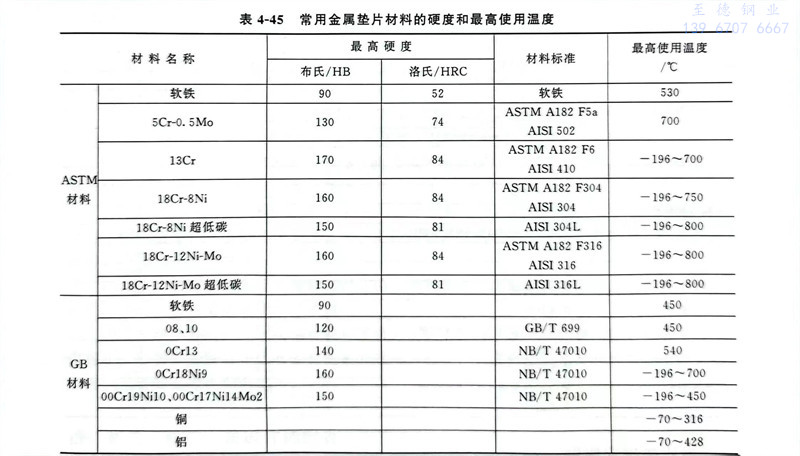

  一(yi)般情況下，金屬(shu)墊片(pian)(pian)的(de)材(cai)料應配合法蘭(lan)材(cai)料選(xuan)用，且要求墊片(pian)(pian)硬(ying)度(du)(du)比法蘭(lan)密封面(mian)硬(ying)度(du)(du)低（不少于30HB）。常用的(de)金屬(shu)墊片(pian)(pian)材(cai)料及其硬(ying)度(du)(du)和最高使用溫度(du)(du)見表4-45。
