022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。

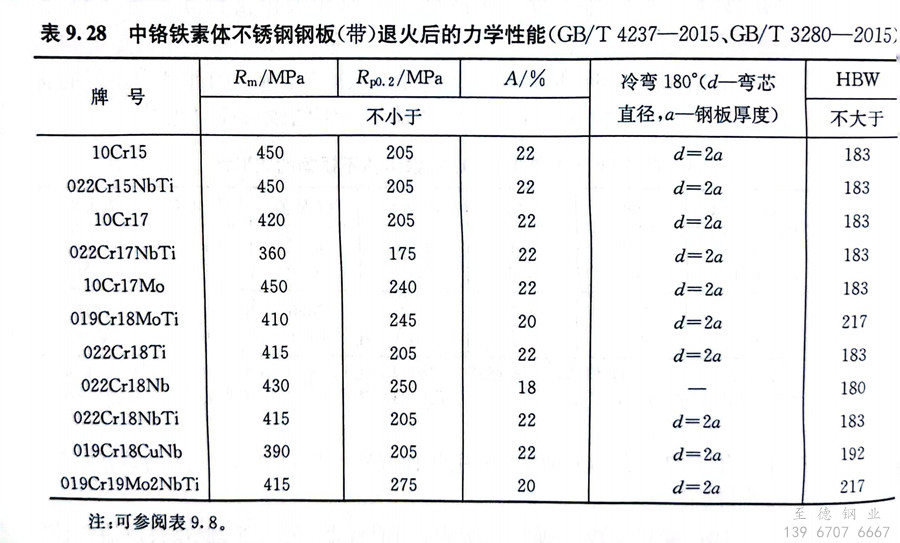

  022Cr18Ti 不銹鋼(gang)的開始(shi)熱加工溫度(du)為(wei)1050～1150℃，終止溫度(du)為(wei)705～790℃，空冷。該鋼(gang)熱軋帶在(zai)罩式爐內退火(huo)，退火(huo)溫度(du)為(wei)825～875℃，時間不小于(yu)8h；冷軋帶在(zai)連續退火(huo)爐中退火(huo)，溫度(du)控制在(zai)850～860℃，退火(huo)后的力(li)學性能見表9.28。

  022Cr18Ti 不(bu)(bu)銹鋼適于制造(zao)生產(chan)硝酸(suan)、氨(an)酸(suan)等要(yao)求耐氧化酸(suan)的容器和(he)管(guan)道設備，可以部(bu)分代(dai)替18Cr-8Ni奧氏體不(bu)(bu)銹鋼，也可用于建筑內外裝飾、車輛部(bu)件、廚房用具、餐具等。
