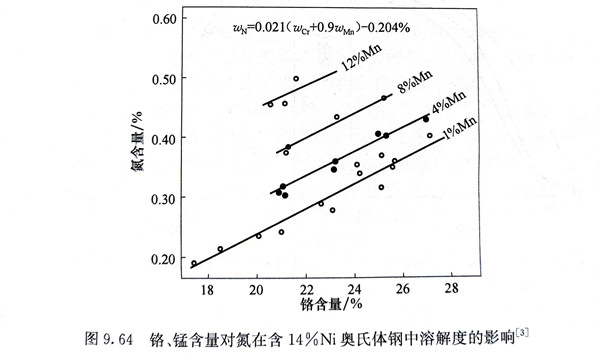

在鉻鎳奧氏體(ti)不銹鋼中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不銹鋼中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含量(liang)小于2％時，其含量(liang)的(de)變化對常用鉻鎳不(bu)銹鋼的(de)組織，包括奧氏體(ti)的(de)穩定(ding)性(xing)，沒有(you)明顯的(de)影響。

鉻鎳(nie)(nie)奧氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)的強(qiang)度隨錳含量的增加而提高。無(wu)鎳(nie)(nie)的Cr-Mn-N奧氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)在(zai)低(di)(di)溫時會出現韌脆轉變溫度，如圖(tu)9.65所示，這與鉻鎳(nie)(nie)奧氏(shi)體(ti)鋼(gang)有(you)顯著差別(bie)，而Cr-Mn-N鋼(gang)有(you)鎳(nie)(nie)存(cun)在(zai)時，其低(di)(di)溫韌性有(you)明(ming)顯改善(shan)（圖(tu)9.60）。這表(biao)明(ming)，僅有(you)錳和氮而無(wu)鎳(nie)(nie)無(wu)法獲得(de)鉻鎳(nie)(nie)奧氏(shi)體(ti)不(bu)銹(xiu)鋼(gang)所具有(you)的優良低(di)(di)溫韌性。

 錳(meng)(meng)可以改善鉻鎳奧(ao)氏體(ti)不銹(xiu)鋼(gang)(gang)(gang)的(de)熱(re)塑性，錳(meng)(meng)含量(liang)為1.5％時已有明顯的(de)效(xiao)果。錳(meng)(meng)與硫(liu)(liu)有較強的(de)親(qin)和力(li)，形(xing)成MnS，有利(li)于(yu)消(xiao)除鋼(gang)(gang)(gang)中(zhong)的(de)殘余硫(liu)(liu)的(de)有害作用，但(dan)MnS的(de)形(xing)成常導(dao)致鉻鎳奧(ao)氏體(ti)不銹(xiu)鋼(gang)(gang)(gang)耐氯化物點蝕(shi)和縫隙腐蝕(shi)能力(li)的(de)下(xia)降(jiang)。鋼(gang)(gang)(gang)中(zhong)的(de)硫(liu)(liu)降(jiang)低到一定程度，錳(meng)(meng)的(de)不利(li)影響基本可以消(xiao)除。
