022Cr19Ni5Mo3Si2N 雙相鋼系引自瑞典的3RE60＋N。3RE60是20世紀60年代初瑞典開發的牌號，是最早應用的Cr18型雙相不銹(xiu)鋼，鋼的氮含量不大于0.06％。為了調整相比例和提高耐孔蝕性能，氮含量增加至0.12％，牌號為3RE60+N。

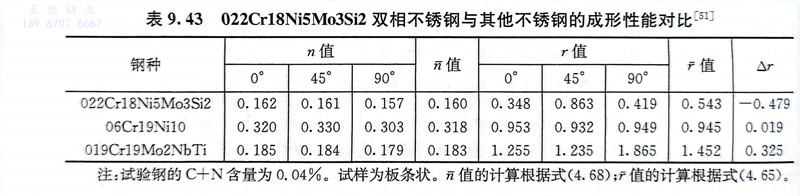

 該(gai)鋼的(de)熱塑性(xing)(xing)較好，熱加(jia)工(gong)范圍較寬，在900～1200℃均能(neng)變(bian)形，其冷(leng)成形性(xing)(xing)和冷(leng)加(jia)工(gong)性(xing)(xing)較奧氏(shi)體鋼差，與超低碳的(de)鐵素體鋼相近(jin)，其r值、n值、Δr可參考表9.43。

 該鋼(gang)的(de)正常固溶溫度為(wei)980～1050℃，可獲得適(shi)宜的(de)相比(bi)例和(he)良(liang)好(hao)的(de)綜合力學性能，消除應力和(he)軟化處理亦可選用此工藝(yi)。該鋼(gang)在300～950℃加熱，有(you)(you)σ、x等脆性相的(de)析出(chu)，降低鋼(gang)的(de)韌性和(he)耐腐(fu)蝕性。該鋼(gang)還(huan)有(you)(you)良(liang)好(hao)的(de)可焊(han)性。

該鋼的耐點蝕性能優于06Cr19Ni10（304）和022Cr17Ni12Mo2（316L）鋼，是一種耐應力腐蝕的專用不銹鋼，但在高濃度的MgCl₂溶液中卻有較高的應力腐蝕破裂敏感性，但仍好于18Cr-8Ni奧氏體不銹鋼的耐應力腐蝕性能。

 該鋼主要用于造紙、煉油、化肥、化工和石油等工業領域，大多數用于制作熱交換器、冷凝(ning)冷卻器等，在許多情況(kuang)下可代替06Cr19Ni10和022Cr17Ni12Mo2 鋼用于發生應(ying)力腐(fu)蝕破裂的環境，也可利用其高的腐(fu)蝕疲勞強(qiang)度制作造紙壓力滾筒(tong)機、甲銨泵泵體等。
