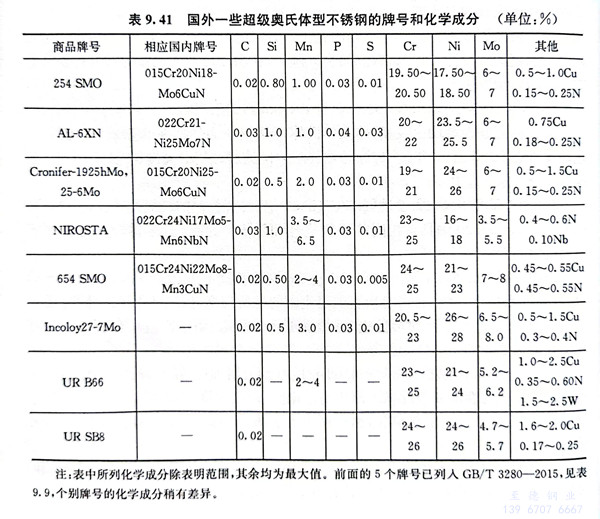

超(chao)(chao)(chao)級(ji)不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)主要是指超(chao)(chao)(chao)級(ji)鐵素體不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)（高(gao)鉻量(liang)、高(gao)鉬(mu)量(liang)，且耐(nai)點蝕(shi)(shi)(shi)當(dang)量(liang)值≥35），超(chao)(chao)(chao)級(ji)奧氏(shi)體不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)（高(gao)鉻量(liang)、高(gao)鉬(mu)量(liang)、高(gao)氮(dan)量(liang)，且耐(nai)點蝕(shi)(shi)(shi)當(dang)量(liang)值≥40）及(ji)超(chao)(chao)(chao)級(ji)雙相不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)（耐(nai)點蝕(shi)(shi)(shi)當(dang)量(liang)值≥40）。它(ta)們的耐(nai)腐(fu)蝕(shi)(shi)(shi)性能(neng)(neng)，特別是耐(nai)點蝕(shi)(shi)(shi)、耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)(shi)(shi)等(deng)(deng)局部腐(fu)蝕(shi)(shi)(shi)性能(neng)(neng)遠優于原有不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)，并填(tian)補(bu)了長(chang)期以(yi)來不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)（鐵基耐(nai)蝕(shi)(shi)(shi)合金）與(yu)高(gao)鎳（鐵鎳基和(he)鎳基）耐(nai)蝕(shi)(shi)(shi)合金之(zhi)間沒(mei)有高(gao)耐(nai)蝕(shi)(shi)(shi)性不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)的空白。主要應用于石油、化工、石化、機械、能(neng)(neng)源(yuan)（燃煤、燃油電(dian)廠(chang)和(he)核電(dian)以(yi)及(ji)陸地、海(hai)洋深井和(he)超(chao)(chao)(chao)深井油氣田開發等(deng)(deng)）、工業以(yi)及(ji)環保（如煙氣脫硫(liu)）、海(hai)洋開發（海(hai)水(shui)淡化、海(hai)洋工程(cheng)）等(deng)(deng)領域中，大型裝置和(he)關鍵(jian)裝備(bei)、構建、件等(deng)(deng)。
015Cr20Ni18Mo6CuN、00Cr20Ni18Mo6CuN、S31254、254 SMO不銹鋼是一種極低碳的高鉬含氮奧氏體不銹鋼。由于此鋼的PRE值（耐點蝕當量值）高達43，故亦可稱為超級奧氏體不銹鋼。此鋼的特點是在氧化物環境中具有優異的耐蝕性，包括耐點蝕、縫隙腐蝕、應力腐蝕和均勻腐蝕。此外，在一些還原性介質中，如硫酸，硝酸和煙氣脫硫環境中亦具有良好的耐蝕性。鋼中的氮使具有較常規奧氏體不銹鋼更高的強度水平，其屈服強度為常規奧氏體不銹鋼的1.5倍。因此在要求耐點腐蝕和隙縫腐蝕，又要求有較高強度的使用條件，此鋼是一種理想選擇。
254 SMO對應： 舊國標牌號(hao)：00Cr20Ni18Mo6CuN ，新國標：015Cr20Ni18Mo6CuN 、UNS牌號：S31254 ，DIN牌號：1.4547
一、化學成分(fen)
| （00Cr20Ni18Mo6CuN）254SMO不(bu)銹(xiu)鋼化(hua)學元素(su)成(cheng)分 | ||||||||||
| 鋼種 / 標準 | 碳 | 硅 | 錳 | 磷 | 硫 | 鉻 | 鎳 | 鉬 | 銅 | 氮 |
| S31254 ASTM A312 | ≤0.02 | ≤0.8 | ≤1 | ≤0.03 | ≤0.01 | 19.5～20.5 | 17.5～18.5 | 6.0～6.5 | 0.5～1.0 | 0.18～0.22 |
二、力學性能(neng)
a. 室溫力學性(xing)能
| 00Cr20Ni18Mo6CuN不(bu)銹鋼的室溫力學(xue)性能 | |||||||
| 鋼材品種 | σb/MPa | σ0.2/MPa | σ1.0 | δ/% | φ/% | Ak/J | HB |
| 中板、薄板、帶 | ≥650 | ≥300 | － | ≥35 | － | ||
| 棒、型鋼 | ≥650 | ≥300 | ≥340 | ≥35 | ≥50 | ≥96 | ≥210 |
b. 高溫力(li)學(xue)那些(xie)
| 00Cr20Ni18Mo6CuN不(bu)銹鋼的(de)高溫瞬時力學性能 | ||||
| 鋼種 | 溫度/℃ | σb/MPa | σ0.2/MPa | σ1.0/MPa |
| 10～30mm板材橫向 | 50 | ≥635 | ≥270 | ≥305 |
| 100 | ≥615 | ≥235 | ≥270 | |
| 200 | ≥560 | ≥195 | ≥225 | |
| 300 | ≥525 | ≥175 | ≥205 | |
| 400 | ≥510 | ≥160 | ≥190 | |
三、工(gong)藝性能
a. 熱加工
254SMO不銹鋼熱(re)加工(gong)性(xing)能(neng)良(liang)好，但難度較大，要求熱(re)變(bian)設備能(neng)力較大，適宜熱(re)加工(gong)溫(wen)度范(fan)圍為(wei)1000～1150℃，過高的加熱(re)溫(wen)度會使熱(re)加工(gong)性(xing)能(neng)下(xia)降。超過1150℃將使鋼遭到嚴重的氧化。
b. 冷(leng)加工(gong)
254SMO不銹鋼冷(leng)加工性能良好，可以進行冷(leng)拔、軋和設備制造過程中的冷(leng)彎(wan)、沖(chong)壓等冷(leng)成(cheng)型(xing)操作(zuo)。由于鋼的強度較(jiao)高，冷(leng)成(cheng)型(xing)時需要較(jiao)大(da)的變形力。
c. 熱處理
為使熱變形過程的沉淀相盡可能(neng)(neng)地(di)溶解(jie)，固溶熱處(chu)理(li)溫度以1150℃為宜，保(bao)溫時間(jian)較常規奧氏體不銹鋼要適(shi)當(dang)延長，冷卻方(fang)式應(ying)盡可能(neng)(neng)快冷。
d. 焊接
可用(yong)焊(han)接奧氏體不(bu)銹鋼的(de)方(fang)法進(jin)行(xing)(xing)焊(han)接，焊(han)前(qian)不(bu)需要(yao)預(yu)熱，焊(han)后也不(bu)需要(yao)進(jin)行(xing)(xing)熱處理，推(tui)薦(jian)使用(yong)AvestaP12焊(han)接材料，焊(han)材成(cheng)分(fen)為0.04C-0.3Si-0.2Mn-21Cr-63Ni-9Mo-3Nb,電焊(han)條成(cheng)分(fen)為0.03C-0.5Si-2Mn-60Ni-9Mo-2Nb,兩個材料的(de)P和(he)S應盡(jin)量降低。如采用(yong)無填絲焊(han)接時，焊(han)后應進(jin)行(xing)(xing)1150～1200℃的(de)固溶處理。
四、材料應用
015Cr20Ni18Mo6CuN、00Cr20Ni18Mo6CuN、S31254、254 SMO 不銹鋼主要應用于易于引起點蝕和縫隙腐蝕的介質環境。在紙漿生產中的漂白工段制造過濾器、反應器、通風裝置等；在有色冶金、燃煤電站和紙漿生產中，用于制造清洗設備的部件；在海水處理環境中用以制造容器、管線等；在石油化工和其它化學加工工業中用于制作處理焊鹵族化合物介質的反應器、管線、泵、閥門等。
地點：浙(zhe)江(jiang)省麗水市(shi)松陽縣工業園區三期永寧路(lu)
郵編：323400
電話(hua)：0577-28850550
手機：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江至德鋼業(ye)有限公司 版(ban)權(quan)所有
