在线亚洲日产一区二区

015Cr24Ni22Mo8Mn3CuN、654 SMO、S32654、00Cr24Ni22Mo7Mn3CuN

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼是在(00Cr20Ni18Mo6CuN) 在線亞洲日產一區二區:254SMO 不(bu)銹(xiu)鋼(gang)(gang)(gang)的基(ji)礎上提高鉻(ge)、鎳、鉬含量二發展的一種 7Mo型(xing)超(chao)級奧氏(shi)體不(bu)銹(xiu)鋼(gang)(gang)(gang)。654SMO不(bu)銹(xiu)鋼(gang)(gang)(gang)的PRE值（耐點(dian)(dian)蝕當量值）高達55.鋼(gang)(gang)(gang)中含氮量可達約(yue)0.5%，這幾乎(hu)是高鉻(ge)（約(yue)24%）、低錳（約(yue)3%）不(bu)銹(xiu)鋼(gang)(gang)(gang)在常壓下最高的固溶氮量。654SMO 不(bu)銹(xiu)鋼(gang)(gang)(gang)耐各(ge)種類型(xing)腐蝕的性能(neng)優(you)異(yi)，在許多介(jie)質中可以代(dai)替(ti)鐵鎳基(ji)，甚至鎳基(ji)耐蝕合(he)金(jin)，從而填補(bu)了不(bu)銹(xiu)鋼(gang)(gang)(gang)和高鎳耐蝕合(he)金(jin)之間沒有高耐點(dian)(dian)蝕、高耐縫隙(xi)腐蝕不(bu)銹(xiu)鋼(gang)(gang)(gang)的空白。

一、化(hua)學成分和組織特(te)點

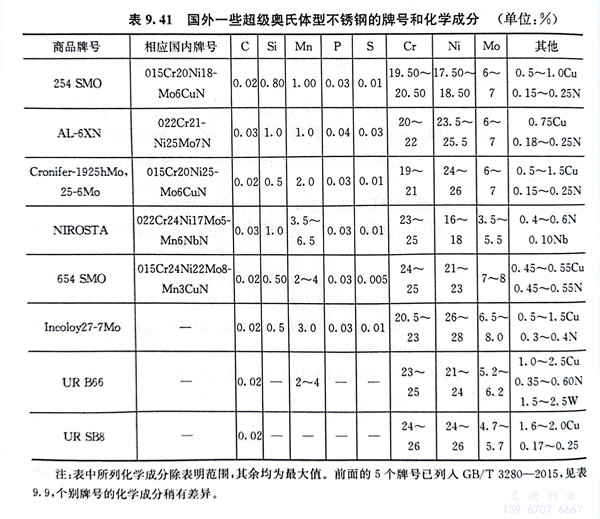

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不(bu)銹鋼是(shi)所謂 7Mo超(chao)級(ji)(ji)(ji)不(bu)銹鋼中(zhong)的(de)主要牌號(hao)之一，從(cong)其化學成分(fen)可知，借加入(ru)3%錳(meng)以(yi)提高(gao)鋼中(zhong)含氮量并(bing)與高(gao)鉻、鎳(nie)、鉬相(xiang)結合使此鋼的(de)PRE值(zhi)達到約55 ，此值(zhi)不(bu)僅(jin)優于所有含鉬6%的(de)超(chao)級(ji)(ji)(ji)奧(ao)氏體不(bu)銹鋼，而且也超(chao)過現(xian)有超(chao)級(ji)(ji)(ji)鐵素體不(bu)銹鋼和超(chao)級(ji)(ji)(ji)雙相(xiang)不(bu)銹鋼。雖然鋼的(de)PRE值(zhi)并(bing)不(bu)能完全代替鋼的(de)性能，但可以(yi)預(yu)期此鋼會具有較高(gao)的(de)耐(nai)蝕(shi)性，特(te)別是(shi)耐(nai)點蝕(shi)和耐(nai)縫隙(xi)腐(fu)蝕(shi)等性能。在(zai)此鋼的(de)化學成分(fen)中(zhong)值(zhi)得注意的(de)是(shi)其含硫量要求≤0.005%，遠低于其他錳(meng)＞2%的(de)超(chao)級(ji)(ji)(ji)奧(ao)氏體不(bu)銹鋼，其目的(de)是(shi)防止劉華美夾雜(za)物(wu)的(de)形成，降低鋼的(de)耐(nai)蝕(shi)性。

 015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼固溶態具有單一的奧氏體組織，與 6%Mo 型超級奧氏體不銹鋼相同。由于此鋼屬于 7%Mo 型鋼且鋼中鉻、鉬、氮含量均很高，因此，當熱加工、熱成型和熱處理、焊接等工藝不適當時，更易有金屬間相和Cr₂N等在基體上沉淀，從而損害鋼的各種性能，特別是塑、韌性和耐蝕性。

二、力學(xue)性(xing)能(neng)

  654SMO / S32654不(bu)銹鋼固溶(rong)態具有優良(liang)塑(su)、韌性和高(gao)于普(pu)通(tong)奧(ao)氏體(ti)和6%Mo型奧(ao)氏體(ti)不(bu)銹鋼的強度性能(neng)，其力學(xue)性能(neng)甚至可與一些鎳(nie)基耐蝕合(he)金相媲美。

三、耐蝕性能

   1. 全面(mian)腐(fu)蝕

    654SMO不銹鋼耐蝕性不僅優于304、316、和904L，在 HCl 和 HF 酸中還優于 254SMO 。

   2. 點蝕和縫隙腐蝕

  654SMO不銹鋼的耐點蝕性能、耐縫隙腐蝕性能不但優于6%Mo型超級奧氏體不銹鋼和（022Cr25Ni7Mo4N）2507 超級雙相不銹鋼，而且優于所試驗的 Inconel 625 和 Hastelloy C-276 等耐蝕合金。

   3. 應力腐蝕

   采用液滴蒸發法進行應力腐蝕試驗，從所取得的結果可以看出，在所試驗的條件下，當外加應力達到 σ0.2時，654 SMO 不銹鋼才有可能產生應力腐蝕斷裂。其他牌號報告254 SMO 不銹鋼和 2507 超級雙相不銹鋼在內的耐應力腐蝕性能均低于 S32654不銹鋼，有些牌號（316 2205）還是遠遠低于 00Cr24Ni22Mo7Mn3CuN。

  4. 實際介質(zhi)中(zhong)的耐蝕性

  在造紙(zhi)廠紙(zhi)漿漂(piao)白(bai)工序中，存在著(zhu)用(yong)氯(lv)氣的(de)“C”段(duan)和二氧化(hua)碳(tan)的(de)“D”段(duan)以及二者相結合作為漂(piao)白(bai)化(hua)學劑(ji)的(de)非常(chang)苛刻的(de)腐蝕環境。通過(guo)模擬“C”段(duan)介(jie)質條件的(de)腐蝕試驗所取(qu)得的(de)結果，可以看出 654 SMO 不銹(xiu)鋼的(de)耐(nai)蝕性明顯優于 254 SMO 和鎳(nie)基耐(nai)蝕合金 Inconel 625 和 Hastelloy C-276 。

四、冷熱加工(gong)性(xing)能

   654SMO 不銹鋼(gang)是(shi)超(chao)級奧氏體不銹鋼(gang)中合金(jin)元(yuan)素含量最(zui)高(gao)的牌號之一(yi)，由于(yu)鋼(gang)中的鉻、鉬、氮(dan)含量高(gao)，此(ci)鋼(gang)的熱塑性(xing)低，高(gao)溫(wen)強度又高(gao)，因而熱加工(gong)性(xing)能相對較差，易(yi)(yi)出現熱裂紋，特別(bie)是(shi)邊裂。此(ci)鋼(gang)的冷(leng)(leng)加工(gong)和冷(leng)(leng)成型，優(you)于(yu)此(ci)鋼(gang)易(yi)(yi)于(yu)冷(leng)(leng)加工(gong)硬化，因此(ci)一(yi)次冷(leng)(leng)變(bian)形不宜(yi)太大(da)，以≤15%為宜(yi)。

五(wu)、焊接性能

   S32654 超(chao)級不銹鋼焊(han)接(jie)性能尚好，可采用奧(ao)氏體不銹鋼所(suo)采用的焊(han)接(jie)方法進行(xing)焊(han)接(jie)。手工電弧(hu)焊(han)時，推薦(jian)采用P16焊(han)條（P16 含24%鉻，60%鎳(nie)，15%鉬）。

六、熱(re)處理(li)工藝

   015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼(gang)的適宜熱(re)處理工藝為 ≥1150℃加熱(re)保溫后快冷。

七、材料應用(yong)

    015Cr24Ni22Mo8Mn3CuN、00Cr24Ni22Mo7Mn3CuN、654 SMO 不銹鋼具有高強度且塑、韌性優良，在許多強腐蝕性介質中，此鋼的耐全面腐蝕和耐局部腐蝕的性能不僅優于現有的 6%Mo 型超級奧氏體不銹鋼以及超級雙相不銹鋼，而且此鋼的耐局部腐蝕性能還常常近于或優于一些著名的高鉻、鉬鎳基耐蝕合金。 015Cr24Ni22Mo8Mn3CuN 不銹鋼多用于化工、海水、造紙工業和煙氣脫硫（FGD）等煙氣凈化環境中所使用的設備、構件、容器、熱交換器和管線。
