焊(han)劑分(fen)(fen)熔(rong)煉和燒結兩(liang)種。熔(rong)煉焊(han)劑的(de)(de)熔(rong)點(dian)較(jiao)(jiao)(jiao)低(di)(di)(di)(di)，堆(dui)(dui)散(san)比重(zhong)(zhong)較(jiao)(jiao)(jiao)大，強度較(jiao)(jiao)(jiao)高(gao)，顆(ke)粒不規則，顆(ke)粒成分(fen)(fen)大體屬(shu)于(yu)均(jun)質的(de)(de)，吸(xi)潮性(xing)小(xiao)，以保(bao)護性(xing)能為(wei)主，而冶金(jin)精(jing)煉的(de)(de)能力較(jiao)(jiao)(jiao)低(di)(di)(di)(di)，抗銹能力較(jiao)(jiao)(jiao)低(di)(di)(di)(di)；生(sheng)(sheng)(sheng)產工(gong)藝較(jiao)(jiao)(jiao)復雜(za)，耗電量(liang)大，成本(ben)高(gao)，生(sheng)(sheng)(sheng)產周期長；焊(han)道(dao)外形均(jun)勻規則，使用(yong)大電流或在窄坡口中焊(han)接(jie)時，脫渣性(xing)差，但(dan)焊(han)劑回收率(lv)高(gao)，可多次(ci)(ci)使用(yong)。燒結焊(han)劑的(de)(de)熔(rong)點(dian)較(jiao)(jiao)(jiao)高(gao)，堆(dui)(dui)散(san)比重(zhong)(zhong)較(jiao)(jiao)(jiao)小(xiao)，宏(hong)觀顆(ke)粒均(jun)勻，是微(wei)觀和細觀的(de)(de)不均(jun)勻混合(he)物，其結合(he)強度較(jiao)(jiao)(jiao)低(di)(di)(di)(di)，使用(yong)過(guo)程中可發(fa)生(sheng)(sheng)(sheng)粉化(hua)；抗銹能力較(jiao)(jiao)(jiao)高(gao)，吸(xi)潮性(xing)較(jiao)(jiao)(jiao)大，使用(yong)前必(bi)須重(zhong)(zhong)新烘干；制造工(gong)藝較(jiao)(jiao)(jiao)簡(jian)單，可連(lian)續(xu)生(sheng)(sheng)(sheng)產，生(sheng)(sheng)(sheng)產成本(ben)低(di)(di)(di)(di)。它(ta)最大優(you)點(dian)是可以通過(guo)精(jing)心設計來取(qu)得較(jiao)(jiao)(jiao)好的(de)(de)冶金(jin)精(jing)煉能力，焊(han)劑配方的(de)(de)調整簡(jian)易靈活，可通過(guo)添加合(he)金(jin)粉劑量(liang)來調整焊(han)縫金(jin)屬(shu)成分(fen)(fen)。它(ta)的(de)(de)焊(han)道(dao)成形均(jun)勻，脫渣性(xing)好；但(dan)焊(han)劑回收率(lv)低(di)(di)(di)(di)，反復使用(yong)次(ci)(ci)數少(shao)，焊(han)劑消耗量(liang)較(jiao)(jiao)(jiao)大。
1. 熔(rong)煉焊劑(ji)

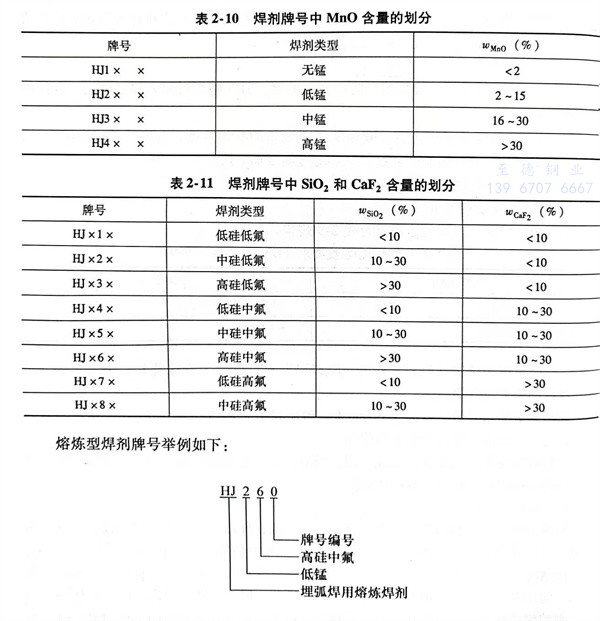

目前熔煉焊劑仍是我國埋弧焊使用的主要焊劑，熔煉焊劑的牌號以“HJ”表示，其后面的第一位數字表示的焊劑含氧化錳量的分型，其含義（如MnO含量）見表2-10。后面的第二位數字表示的焊劑含硅和氟量的分型，其含義（SiO2及CaF2的含量）見表2-11。后面的第三位數字表示相同類型中不同編號，按0、1、2、、8、9順序排列。

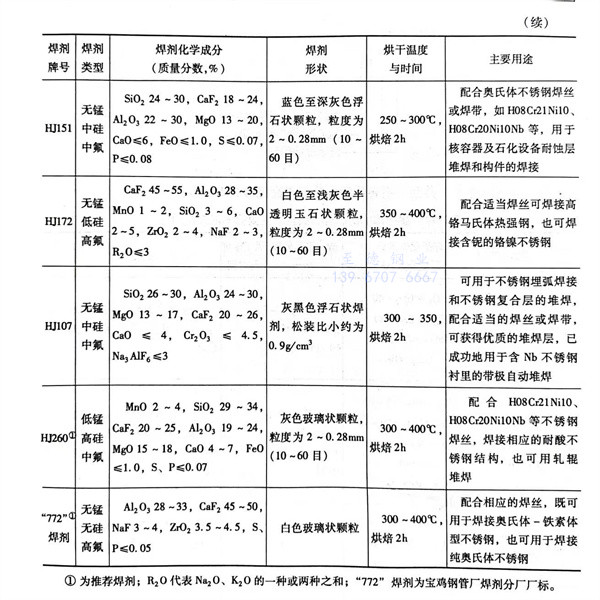

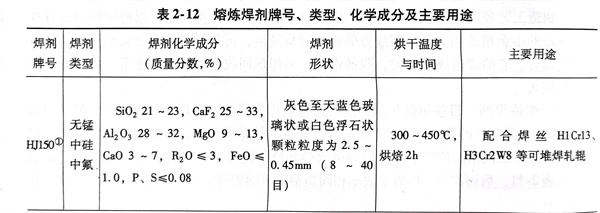

熔煉(lian)焊劑的牌號、類型(xing)、化學(xue)成分及主要用(yong)途見(jian)表 2-12
2. 燒結焊(han)劑

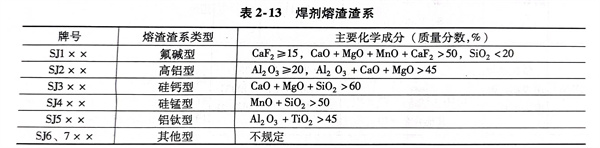

燒結焊劑(ji)的(de)牌(pai)號(hao)用字母“SJ”和三(san)位數字表(biao)示(shi)，“SJ”表(biao)示(shi)，埋弧焊用燒結焊劑(ji)；其后第一位數字表(biao)示(shi)焊劑(ji)熔渣渣系，見表(biao)2-13；其后第二、三(san)位數字表(biao)示(shi)同一渣系類型的(de)不同牌(pai)號(hao)，按(an)01、02、···、09順序編排。

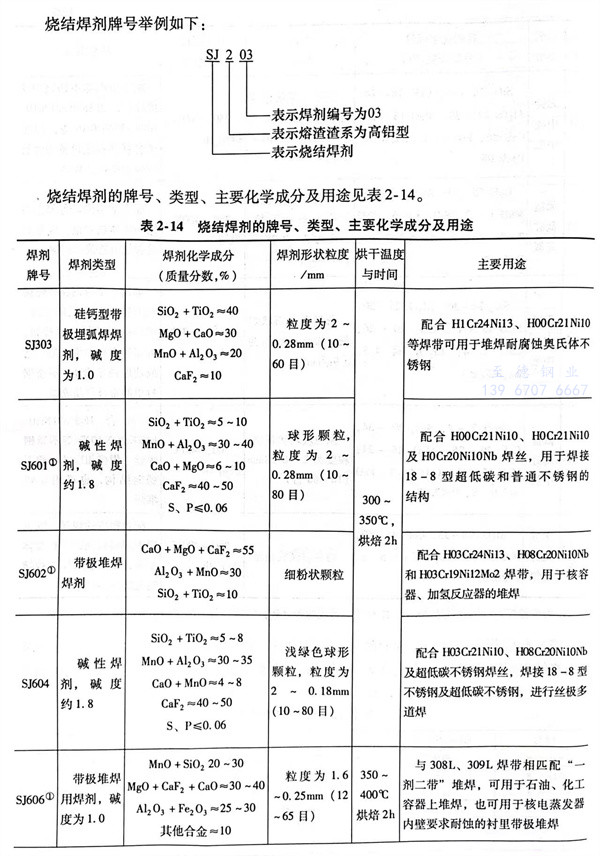

燒(shao)結(jie)型焊劑(ji)牌號舉(ju)例如(ru)下：

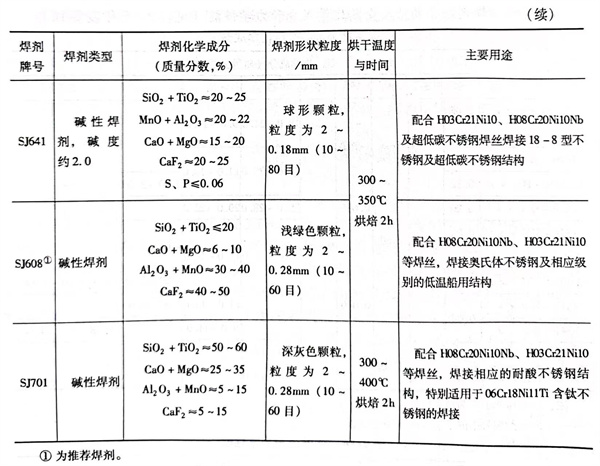

燒結焊劑(ji)的(de)牌號、類型、化學成分及主要用途見表 2-14
