對(dui)埋弧(hu)焊(han)(han)(han)(han)(han)用焊(han)(han)(han)(han)(han)絲(si)的選擇，既(ji)要考慮到(dao)(dao)焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)成(cheng)分的影響，又要考慮到(dao)(dao)母(mu)材金屬的影響，所(suo)以焊(han)(han)(han)(han)(han)絲(si)和焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)的組(zu)合(he)(he)(he)起到(dao)(dao)一(yi)個重(zhong)要的作(zuo)用。為了(le)得(de)到(dao)(dao)不(bu)同(tong)的焊(han)(han)(han)(han)(han)縫金屬化(hua)學成(cheng)分，可以通(tong)過同(tong)一(yi)種(zhong)焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)與幾(ji)種(zhong)不(bu)同(tong)成(cheng)分的焊(han)(han)(han)(han)(han)絲(si)組(zu)合(he)(he)(he)達到(dao)(dao)；同(tong)樣也(ye)可以通(tong)過用同(tong)一(yi)種(zhong)焊(han)(han)(han)(han)(han)絲(si)與幾(ji)種(zhong)不(bu)同(tong)成(cheng)分的焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)配合(he)(he)(he)來達到(dao)(dao)。我國制定了(le)《埋弧(hu)焊(han)(han)(han)(han)(han)用不(bu)銹(xiu)(xiu)鋼焊(han)(han)(han)(han)(han)絲(si)和焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)》國家(jia)標(biao)準GB／T 17854-1999（根據 JIS Z3324-1988《不(bu)銹(xiu)(xiu)鋼埋弧(hu)焊(han)(han)(han)(han)(han)實芯焊(han)(han)(han)(han)(han)絲(si)及焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)》制定的，在技(ji)術內容上與其(qi)標(biao)準等效），對(dui)焊(han)(han)(han)(han)(han)絲(si)-焊(han)(han)(han)(han)(han)劑(ji)(ji)(ji)組(zu)合(he)(he)(he)有下(xia)列規(gui)定：

1. 焊絲-焊劑組合的編(bian)制方(fang)法

   字(zi)母“F”表示(shi)焊劑，“F”后面的(de)數字(zi)表示(shi)熔敷金屬(shu)種類(lei)代號，若有(you)特殊要(yao)求(qiu)的(de)化學(xue)(xue)成分，該化學(xue)(xue)成分用元素符(fu)號表示(shi)，放在(zai)數字(zi)的(de)后面；“-”后面表示(shi)焊絲的(de)牌號。

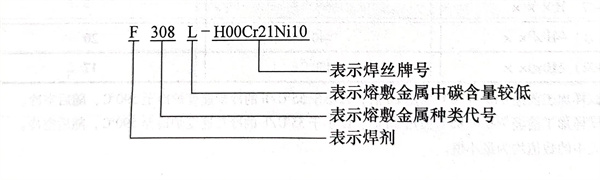

完整(zheng)的焊絲-焊劑型號舉例如下(xia)：

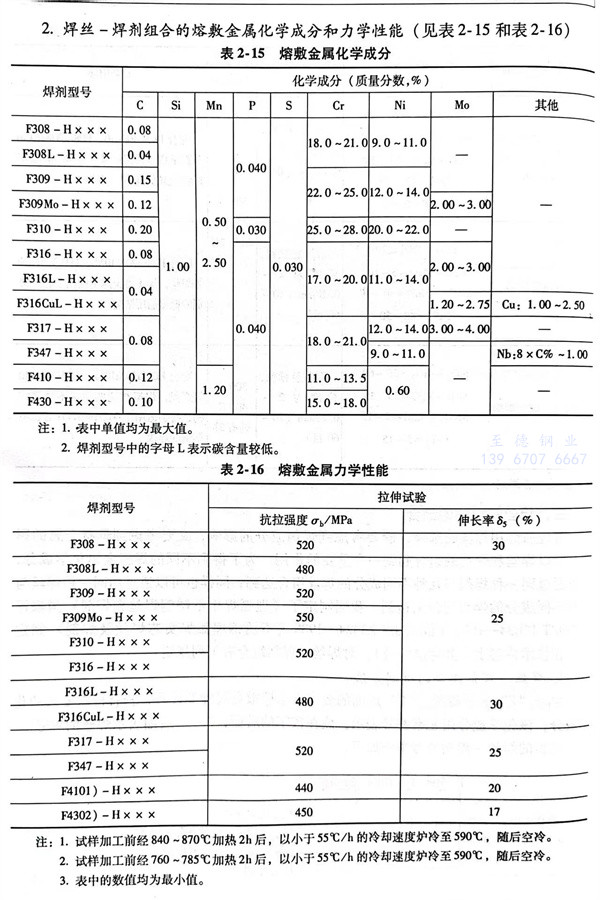

2. 焊絲和焊劑組合的熔(rong)敷金屬化學成分和力學性能

  通(tong)常(chang)埋弧(hu)焊(han)用焊(han)絲(si)(si)與母材化學成分相近(jin)，只是焊(han)絲(si)(si)化學成分中鉻、鎳含(han)量比母材金屬略高(gao)(gao)，而碳含(han)量要低于母材金屬。這主要考(kao)慮(lv)到(dao)焊(han)接(jie)(jie)過程中合金元素的(de)損失和提高(gao)(gao)焊(han)接(jie)(jie)接(jie)(jie)頭的(de)耐蝕(shi)性(xing)。焊(han)接(jie)(jie)鐵素體(ti)型不銹(xiu)鋼時，可采用H06Cr14（或(huo)(huo)H10Cr17）焊(han)絲(si)(si)；焊(han)接(jie)(jie)馬氏(shi)體(ti)型不銹(xiu)鋼可采用H03Cr21Ni10或(huo)(huo)H08Cr20Ni10Nb焊(han)絲(si)(si)；焊(han)接(jie)(jie)18-8型奧(ao)氏(shi)體(ti)不銹(xiu)鋼應采用H03C21Ni10或(huo)(huo)H03Cr19Ni12Mo2焊(han)絲(si)(si)進行焊(han)接(jie)(jie)，均能得(de)到(dao)滿(man)意的(de)焊(han)接(jie)(jie)接(jie)(jie)頭。
