在线亚洲日产一区二区

0Cr33Ni55Mo8 (Hastelloy G-35)

（ 0Cr33Ni55Mo8） Hastelloy G35 合金與其他 Hastelloy G合金系列中(zhong)(zhong)的(de)(de)G、G3、G30相比(bi)，0Cr33Ni55Mo8(G35)合金中(zhong)(zhong)不含銅(tong)但(dan)含鉻、鎳量(liang)最高(gao)(gao)，鐵量(liang)最低，而含碳量(liang)上限又較高(gao)(gao)（≤0.05%).開發此(ci)合金的(de)(de)主要目的(de)(de)是為滿(man)足(zu)在濕法磷酸生產中(zhong)(zhong)非常苛(ke)刻的(de)(de)腐蝕環境中(zhong)(zhong)使(shi)用的(de)(de)蒸發器等裝置的(de)(de)需求(qiu)。與傳統用于濕法磷酸中(zhong)(zhong)的(de)(de)高(gao)(gao)鉻不銹鋼(gang)和一(yi)些(xie)鐵鎳基耐(nai)蝕合金相比(bi)，0Cr33Ni55Mo8合金不僅耐(nai)蝕性(xing)優(you)異，而且對氯化物應力腐蝕的(de)(de)敏感性(xing)也較低，同(tong)時(shi)耐(nai)點(dian)蝕、耐(nai)縫(feng)隙腐蝕的(de)(de)性(xing)能也優(you)良(liang)。

一、化學成分和組織特(te)點(dian)

 （ 0Cr33Ni55Mo8） Hastelloy G35 合金(jin)的典型化(hua)學(xue)成(cheng)分見表(biao)3-5-88，此合金(jin)的組織特(te)點尚未見具體報(bao)道。

二、耐腐蝕性能

 1. 全面腐蝕

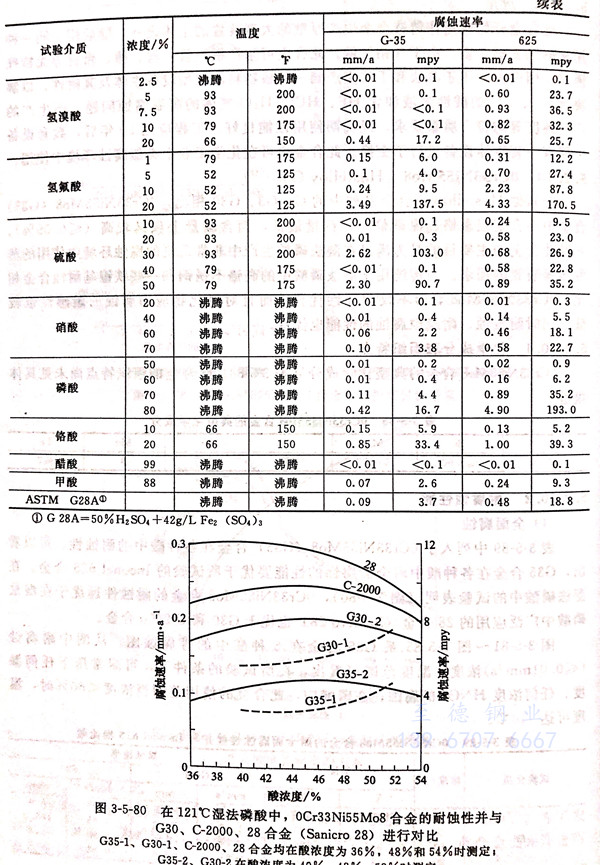

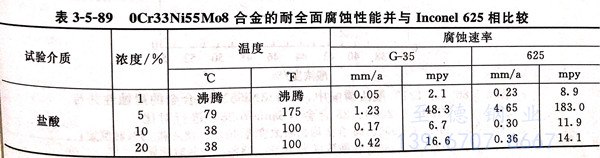

  表3-5-89中列(lie)人了0Cr33Ni55Mo8(G35)合(he)金在(zai)(zai)各種(zhong)酸(suan)中的(de)(de)耐蝕性。可以看出(chu)，G35合(he)金在(zai)(zai)各種(zhong)酸(suan)中耐全面腐蝕的(de)(de)性能要(yao)優(you)(you)于(yu)(yu)所(suo)試驗的(de)(de)Inconel 625合(he)金。在(zai)(zai)濕(shi)法(fa)磷酸(suan)中的(de)(de)試驗表明（圖3-5-80)，0Cr33Ni55Mo8合(he)金的(de)(de)耐蝕性遠優(you)(you)于(yu)(yu)在(zai)(zai)濕(shi)法(fa)磷酸(suan)中廣(guang)泛應用的(de)(de)28合(he)金（Sanicro 28)也優(you)(you)于(yu)(yu)G30和C-2000合(he)金。

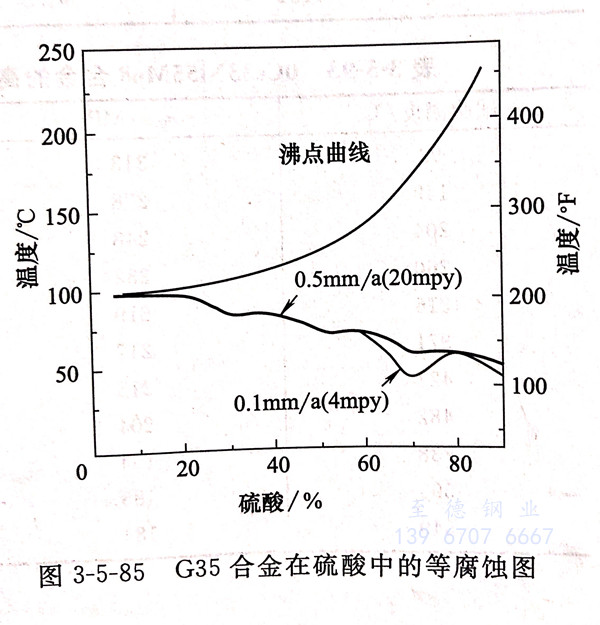

  圖3-5-81~圖3-5-85系 G35 合金在5種酸中的等腐蝕圖。從圖中耐腐蝕（＜0.01mm/a)濃度、溫度范圍可看出，在所試驗的條件下，可耐常壓下任何溫度、任何濃度 HNO₃ 的腐蝕，在磷酸中，此合金的使用范圍當濃度＜60%時，溫度可達 110℃。

 2. 局部腐蝕(shi)

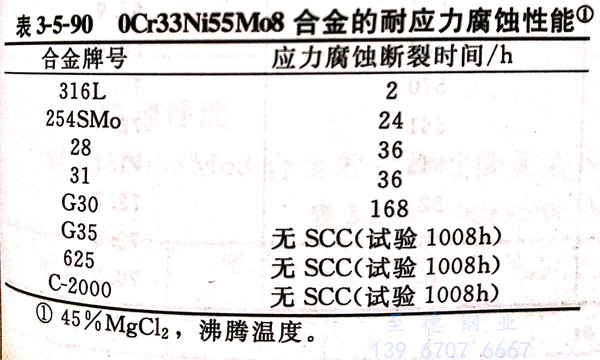

  0Cr33Ni55Mo8合金的耐氯化物（45%MgCl₂,沸騰溫度）應力腐蝕性能良好，優于 G30 合金 和 316L不銹鋼以及超級奧氏體不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等（見表3-5-90)。

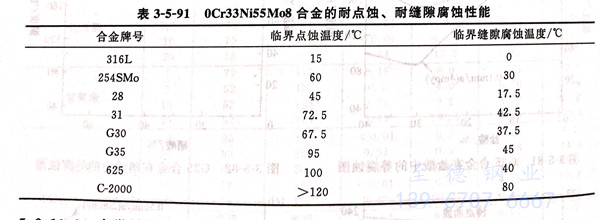

  表3-5-91系0Cr33Ni55Mo8合(he)金耐點蝕(shi)和耐縫隙腐蝕(shi)性能。由于此(ci)合(he)金的(de)耐點蝕(shi)當量值（PRE值）高(gao)達59，故其耐點蝕(shi)、耐縫隙腐蝕(shi)溫度(du)不僅優于G30合(he)金，同時也(ye)較共(gong)同試(shi)驗的(de)316不銹(xiu)鋼和超級(ji)不銹(xiu)鋼254 SMo、鐵鎳基耐蝕(shi)合(he)金28、31等為佳。

三、力學性能

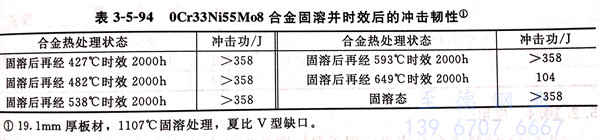

  表3-5-92~表3-5-94分(fen)別(bie)列出(chu)了(le)0Cr33Ni55Mo8合(he)金(jin)的室溫、高溫瞬時(shi)(shi)力(li)學性(xing)能和固(gu)溶(rong)處理并從427~649℃時(shi)(shi)效(xiao)(xiao)2000h后的沖擊韌性(xing)。從這(zhe)些(xie)結(jie)果可明顯看出(chu)，0Cr33Ni55Mo8合(he)金(jin)不僅強度高，塑性(xing)好，而且即使中(zhong)溫長(chang)期時(shi)(shi)效(xiao)(xiao)也(ye)具(ju)有(you)良好的沖擊韌性(xing)。

四(si)、熱處理工藝

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金(jin)的熱處理工藝約為1210℃加熱，保(bao)溫后(hou)快冷。此合(he)金(jin)系固溶(rong)處理態使用(yong)。

五、冷(leng)熱加工和(he)成型性

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金(jin)(jin)由于(yu)不含(han)銅(tong)，故熱(re)加工性(xing)會優(you)(you)于(yu)含(han)銅(tong)的(de)G、G3、G30合(he)金(jin)(jin)。由于(yu)0Cr33Ni55Mo8合(he)金(jin)(jin)塑性(xing)高，故易冷(leng)加工和(he)冷(leng)成(cheng)型，而合(he)金(jin)(jin)冷(leng)成(cheng)型常(chang)常(chang)是此合(he)金(jin)(jin)最(zui)為優(you)(you)選(xuan)的(de)成(cheng)型工藝。但由于(yu)0Cr33Ni55Mo8合(he)金(jin)(jin)的(de)強度和(he)加工硬化傾向遠高于(yu)鉻鎳奧氏(shi)體不銹鋼，因此冷(leng)加工和(he)冷(leng)成(cheng)型不僅需更大外(wai)力(li)，而且必須及時進行消除應力(li)熱(re)處理。

六、焊(han)接性能

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的(de)可焊性良好并與C-276相近。薄板焊接(jie)宜選用(yong)GATW,中厚板焊接(jie)宜選GMAW。氣體保護焊優先(xian)采用(yong)帶藥(yao)皮的(de)焊條，為了(le)減少熱(re)影響區(qu)二次相的(de)沉淀，最高層間溫度要低(di)于93℃。

   由于合金(jin)冷(leng)加工件(jian)的直接(jie)焊接(jie)會帶來諸多(duo)問(wen)題，因此，合金(jin)件(jian)冷(leng)加工后必須先進行(xing)(xing)固溶處理，然后才能(neng)進行(xing)(xing)焊接(jie)。

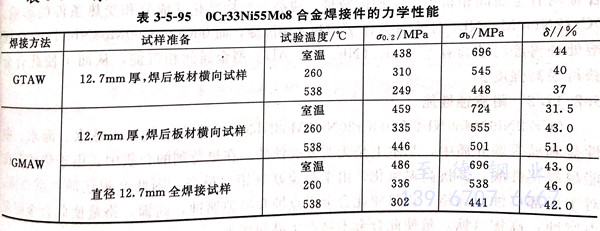

  表3-5-95系 0Cr38Ni55Mo8合(he)金(jin)焊接件的力學性能(neng)。

七、物理性能(neng)

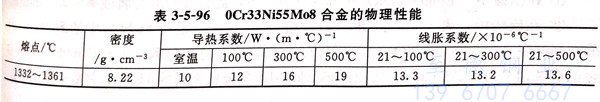

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的物(wu)理(li)性能見表 3-5-96。

八、應用

   （ 0Cr33Ni55Mo8） Hastelloy G35 合金主要應用于濕法(fa)磷酸(suan)生產中(zhong)的(de)(de)蒸(zheng)發器，硝(xiao)酸(suan)與氫氟酸(suan)溶(rong)液(ye)的(de)(de)酸(suan)洗用容器；化學(xue)工(gong)業(ye)中(zhong)的(de)(de)硝(xiao)酸(suan)和氯化物的(de)(de)腐(fu)蝕(shi)環境中(zhong)的(de)(de)設備和構件；苛性介質中(zhong)和系(xi)統裝(zhuang)置(zhi)以及耐(nai)高(gao)溫（650℃)腐(fu)蝕(shi)的(de)(de)部件等(deng)。
