非金屬軟墊片系指用非金屬密封材料加工制作的墊片(pian)，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。


1. 墊片(pian)與法蘭(lan)密封面的(de)配合型式

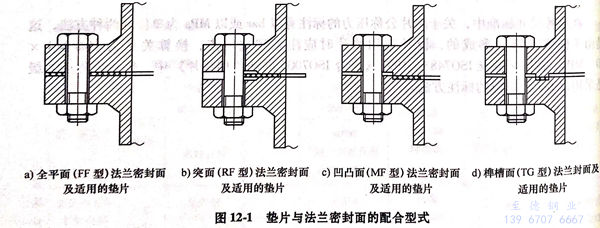

  墊(dian)片與(yu)法蘭密封面的配合型(xing)式有4種，如圖12-1所(suo)示。


圖 1.jpg


2. 管法蘭用墊片的型式

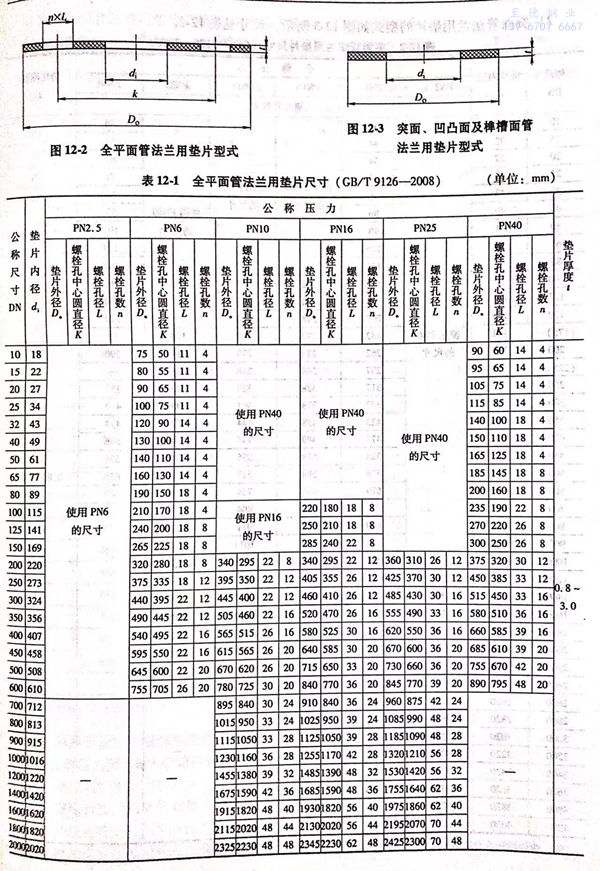

  全平面(mian)(mian)（代號(hao)(hao)為(wei)FF)管(guan)法蘭用墊(dian)(dian)片(pian)型(xing)式(shi)如圖12-2所示；突面(mian)(mian)（代號(hao)(hao)為(wei)RF)、凹凸(tu)面(mian)(mian)（代號(hao)(hao)為(wei)MF)及榫(sun)槽面(mian)(mian)（代號(hao)(hao)為(wei)TG)管(guan)法蘭用墊(dian)(dian)片(pian)型(xing)式(shi)，如圖12-3所示。




3. 公稱(cheng)壓(ya)力用PN標記的墊片型(xing)式與尺寸(cun)


  a. 全平面管(guan)法蘭用墊片的型式如(ru)圖12-2所(suo)示，尺寸見表(biao)12-1.

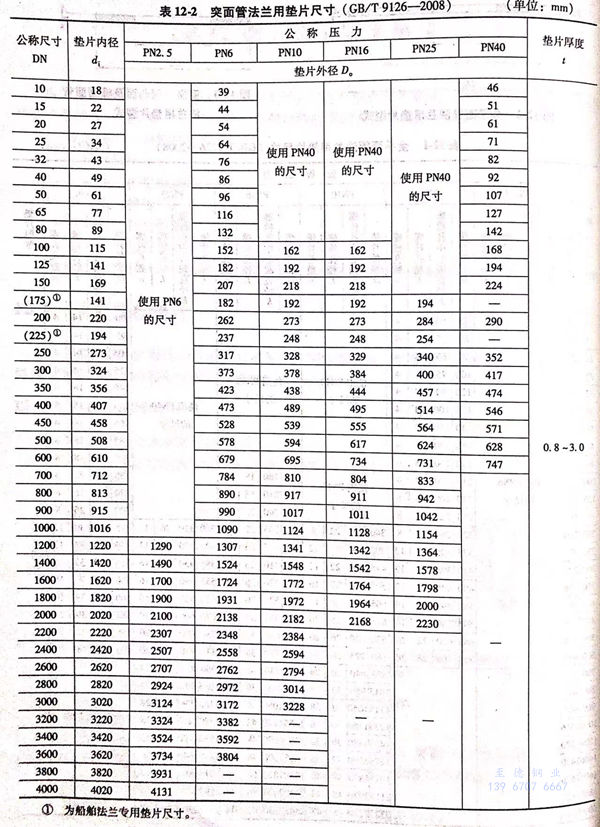

  b. 突面管法蘭用墊片的型式如圖12-3所示(shi)，尺寸見表12-2.

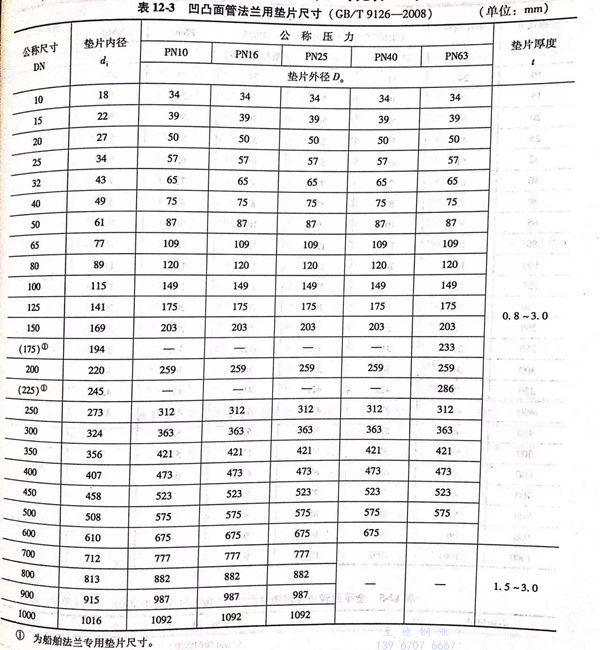

  c. 凹凸管法蘭用(yong)墊片的型式如圖12-3所(suo)示，尺寸(cun)見表12-3.

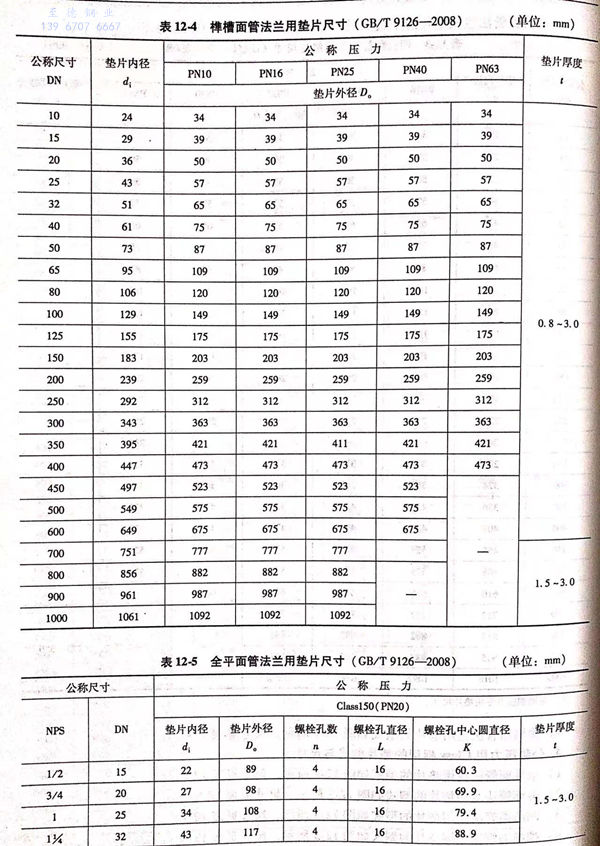

  d. 榫槽面管法蘭用墊片的型(xing)式如圖12-3所示，尺寸見(jian)表12-4.



4. 公稱(cheng)壓力用(yong)Class標記的(de)墊片型式(shi)與(yu)尺寸

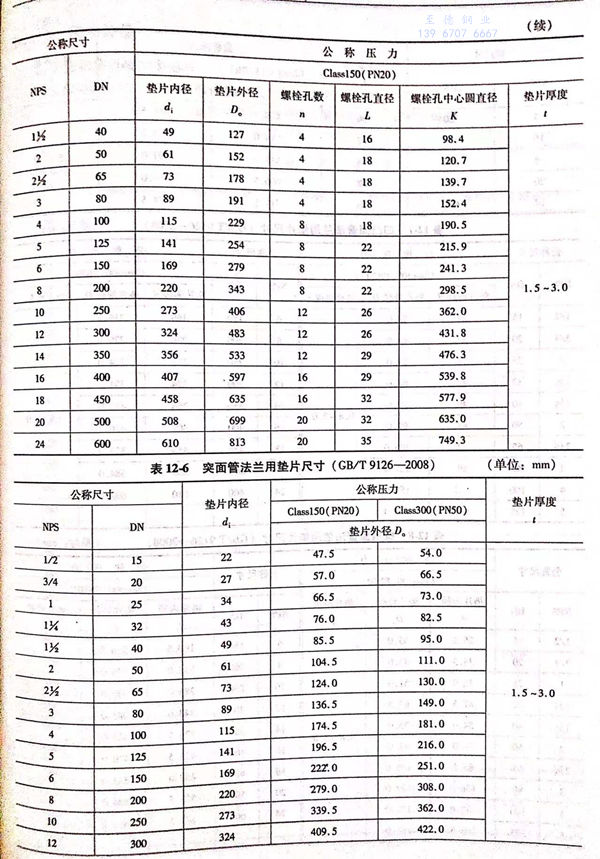

  a. 全(quan)平(ping)面管法蘭用墊片的型式如圖12-2所示(shi)，尺寸(cun)見表12-5.

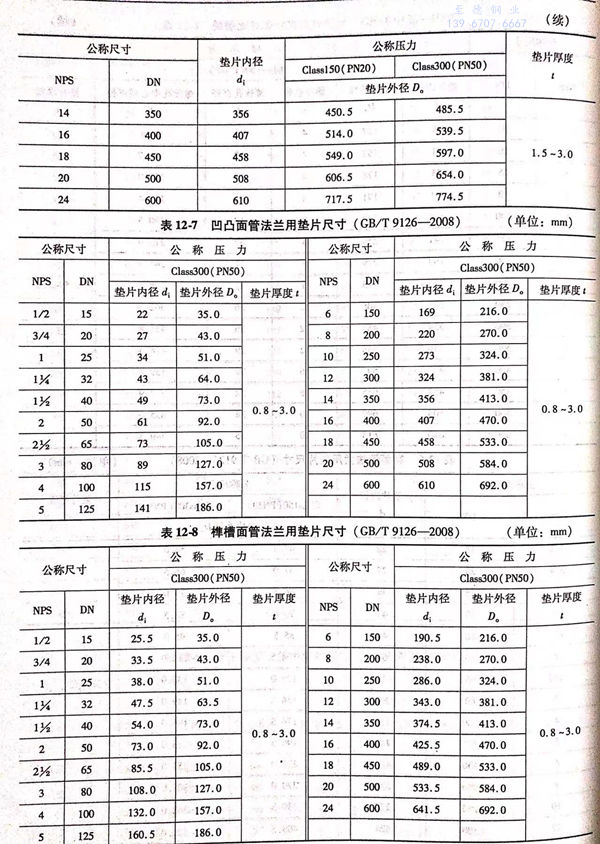

  b. 突面管法蘭用墊片的(de)型(xing)式(shi)如圖12-3所示，尺寸見表(biao)12-6.


  c. 凹凸面管法(fa)蘭用(yong)墊(dian)片的(de)型式如(ru)圖12-3所示，尺寸(cun)見表12-7.


  d. 榫槽面管法蘭用墊片的型式如圖(tu)12-3所示，尺寸見表(biao)12-8.
