06Cr19Ni10是產量和消費量最大、最知名的一種18-8型鉻鎳不銹(xiu)鋼(gang)。這一個牌號約占奧氏體不銹鋼總產量的80％以上。此鋼具有優良的綜合性能，其性能特點如下。

  優良(liang)的(de)(de)不銹耐(nai)蝕(shi)性(xing)，在(zai)各種(zhong)大氣中(zhong)和除海水以(yi)外的(de)(de)含 10-6的(de)(de)淡水介質中(zhong)，在(zai)濃(nong)度(du)≤65％、沸騰(teng)溫度(du)以(yi)下的(de)(de)硝酸(suan)中(zhong)以(yi)及在(zai)各種(zhong)弱還原性(xing)酸(suan)介質、中(zhong)性(xing)鹽和堿(jian)中(zhong)均(jun)有良(liang)好(hao)的(de)(de)耐(nai)蝕(shi)性(xing)。

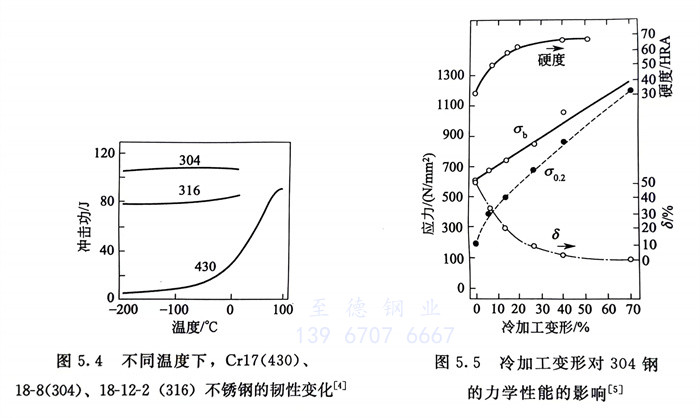

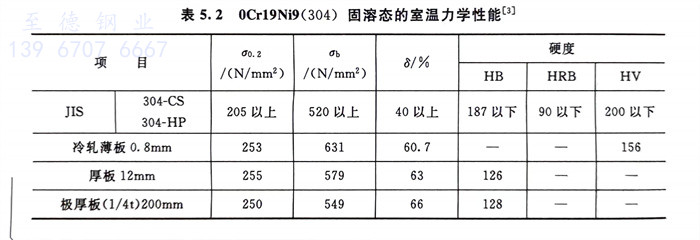

  由于18-8鋼冷、熱加工性優良，它可順利地生產各種冶金產品，如板、管、絲、帶、型材（包括異型材）等，且力學性能優良（表5.2），特別是具有優異的塑、韌性。由于沒有脆性轉變溫度（圖5.4），18-8鋼也是常用的低溫不銹鋼之一。通過冷作硬化，06Cr19Ni10的強度可有明顯提高（圖5.5）。隨冷變形量增加，鋼的硬度增加，伸長率降低，這與冷加工變形量的增加，形變馬氏體的大量形成有關。

  18-8不銹鋼還有優異的冷成型性，可以承受各種形式的冷加工成型，特別適用于深沖和深拉伸等冷變形，06Cr19Ni10（304）鋼的n值、r值和埃里克森杯突值（Er）可分別達到約0.50，約1.1和14mm。

  良好(hao)的焊(han)(han)接(jie)性，可采用(yong)通用(yong)的方(fang)法進行焊(han)(han)接(jie)，焊(han)(han)前不(bu)需預熱(re)，焊(han)(han)后不(bu)需熱(re)處理。

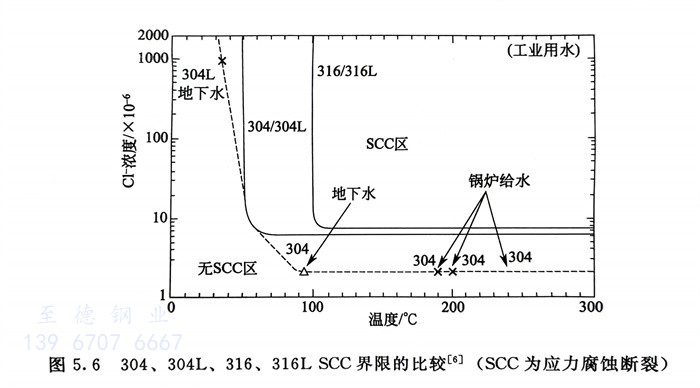

  06Cr19Ni10性能(neng)上的(de)不足主(zhu)要是當焊接較大截面尺寸時(shi)，焊后對晶間腐蝕敏感(gan)(gan)，在含Cl的(de)水環境中（包括濕態大氣(qi)中）對應(ying)力(li)腐蝕也非常敏感(gan)(gan)（見圖5.6）。而強度(du)偏低和易切削性較差等也需(xu)加以(yi)改進。

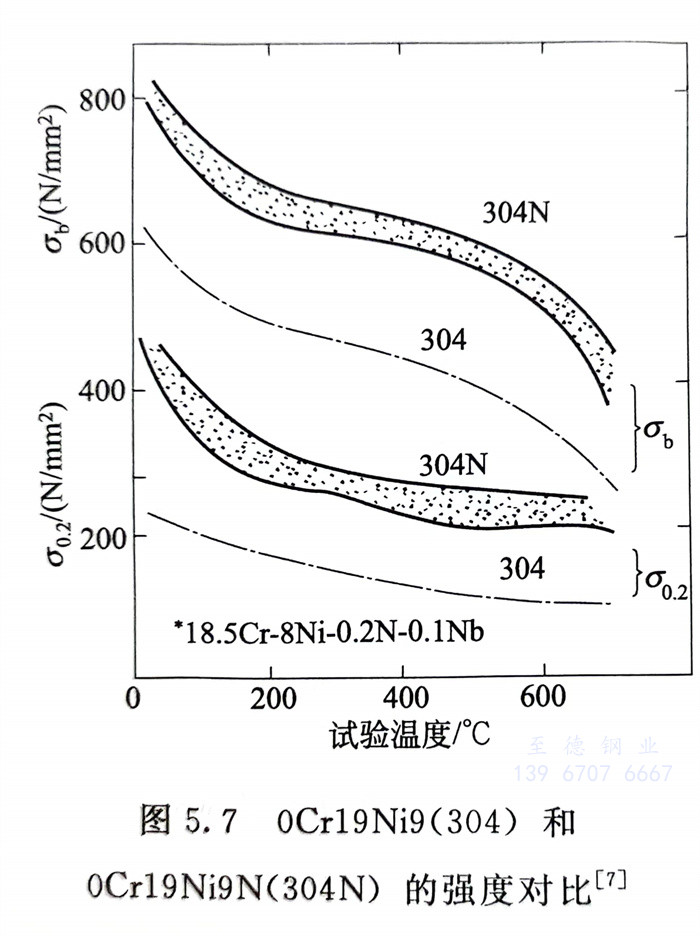

  含(han)氮牌(pai)號(hao) 0Cr19Ni9N和00Cr19Ni10N，主要是(shi)由于氮的(de)固(gu)溶強(qiang)化，提高了0Cr19Ni9 和 00Cr19Ni10的(de)強(qiang)度(du)（圖(tu)5.7），但(dan)并不顯(xian)著降低鋼(gang)的(de)塑、韌(ren)性(xing)。同時鋼(gang)的(de)耐(nai)蝕性(xing)也(ye)有進(jin)一步(bu)改善。含(han)氮的(de)0Cr19Ni9N多(duo)用于要求600℃強(qiang)度(du)的(de)高壓容器(qi)和離心機構件。

  含穩定化元素Ti、Nb的1Cr18Ni10Ti、1Cr18Ni11Nb以(yi)及超低碳(tan)的00Cr19Ni10，主要是(shi)用于(yu)大截(jie)面尺寸的焊(han)接件，以(yi)防(fang)止(zhi)0Cr19Ni9（304）的晶間腐蝕敏感性。1Cr18Ni10Ti和1Cr18Ni11Nb還可(ke)用于(yu)防(fang)止(zhi)連多硫酸引起的應力(li)腐蝕和高溫(wen)下要求高強度的一些用途。但是(shi)要防(fang)止(zhi)1Cr18Ni10Ti焊(han)接熔合線(xian)易產生刀口腐蝕的
