32Cr13Mo（3Cr13Mo）是馬氏體(ti)不銹鋼，該鋼是在30Cr13（3Cr13）鋼的基礎上加入鉬，改善了鋼的強度和硬度，并增加了二次硬化效應，耐蝕性也優于30Cr13（3Cr13）鋼。主要性能與30Cr13（3Cr13）不銹鋼相同，此鋼經淬火并回火后，在腐蝕介質中具有承受高機械載荷的能力及耐磨性，焊接性差。用于制造強度要求較高且受腐蝕介質作用、要求耐磨損的工件，如測量工具、醫療機械及塑料模具等。

一(yi)、化學成分

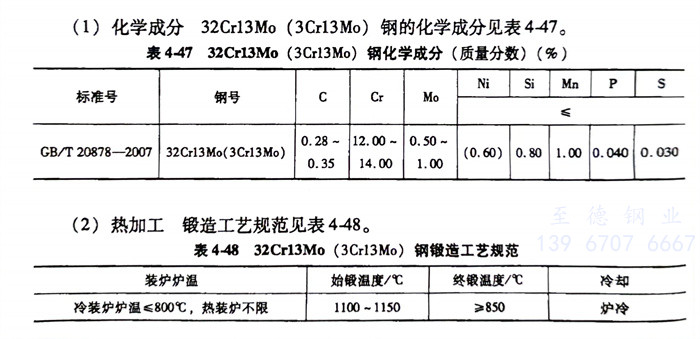

   32Cr13Mo（3Cr13Mo）不銹鋼化學成分見表4-47。

二、熱加(jia)工

    32Cr13Mo（3Cr13Mo）不銹鋼鍛造工藝規范見表4-48。

三、預(yu)備(bei)熱處理(li)

  預備熱(re)處理的過程如下：

   1. 退火溫度 870～900℃，爐(lu)冷(leng)(leng)至600℃以(yi)下(xia)出(chu)爐(lu)空冷(leng)(leng)，硬度≤207HBW。

   2. 去應(ying)力退火(huo)：退火(huo)溫度(du)(du)730～780℃，空(kong)氣中冷(leng)卻，硬度(du)(du)≤207HBW。

四、淬火及回火

   淬(cui)火(huo)溫度1025～1075℃，油冷，硬度≥50HRC；回(hui)火(huo)溫度200～300℃，油、水、空冷，硬度≥50HRC。
