馬(ma)氏體(ti)不(bu)銹(xiu)鋼(gang)是一(yi)類(lei)可通(tong)過熱處(chu)理（淬火回(hui)火）對(dui)其性能進行調整的(de)(de)不(bu)銹(xiu)鋼(gang)，通(tong)俗地(di)講是一(yi)類(lei)可硬化的(de)(de)不(bu)銹(xiu)鋼(gang)，此(ci)(ci)類(lei)鋼(gang)具有高的(de)(de)硬度、良(liang)好的(de)(de)力學性能和不(bu)銹(xiu)性，這些特性決定了此(ci)(ci)類(lei)鋼(gang)必(bi)須具備兩個基本條件：其一(yi)，在(zai)平衡(heng)相(xiang)圖中必(bi)須有奧(ao)氏體(ti)相(xiang)區存在(zai)；其二，為使鋼(gang)形成(cheng)耐(nai)腐(fu)蝕的(de)(de)鈍化膜，鉻含量必(bi)須在(zai)10.5％以(yi)上。馬(ma)氏體(ti)不(bu)銹(xiu)鋼(gang)在(zai)淬火狀(zhuang)態(tai)下具有體(ti)心四(si)方晶體(ti)結構（馬(ma)氏體(ti)），具有鐵磁性，在(zai)較弱(ruo)腐(fu)蝕環境中具有耐(nai)蝕性。鋼(gang)中的(de)(de)鉻含量可達18％，碳可以(yi)超過1.2％。
3Cr13Mo、32Cr13Mo 不銹鋼是在3Cr13不(bu)銹鋼基礎上，加入合金元素鉬所形成的牌號，由于鋼中含有鉬改善了3Cr13不銹鋼的耐蝕性，其主要性能與3Cr13不銹鋼相同。由于加入鉬，改善鋼的強度和硬度并增強了二次硬化效應。
一(yi)、化(hua)學成(cheng)分

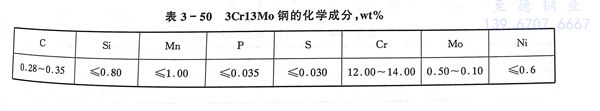

3Cr13Mo、32Cr13Mo 不銹鋼(gang)的(de)化學成分見表3-50。
二、室(shi)溫(wen)力學性能

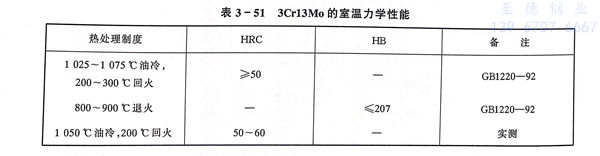

3Cr13Mo、32Cr13Mo 不銹鋼的室溫力(li)學性能見表3-51。
三、抗彎性能

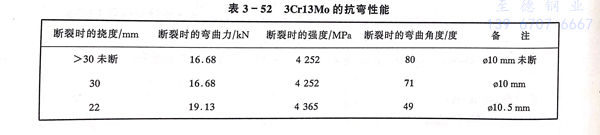

3Cr13Mo、32Cr13Mo 不銹鋼的抗彎性能見表3-52，鋼的韌性高于4Cr13。4Cr13不銹鋼斷裂時的彎曲角度最大不超過20度，而3Cr13Mo不銹鋼斷裂時的彎曲角度達60度以上。
四、耐蝕性

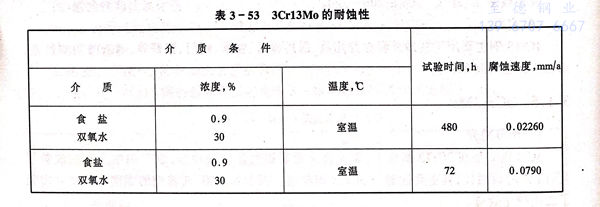

3Cr13Mo、32Cr13Mo 不(bu)銹鋼在一(yi)些介質中的耐(nai)蝕性見表(biao)3-53。
五、工(gong)藝性能
a. 熱(re)加(jia)工

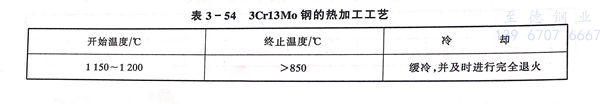

3Cr13Mo、32Cr13Mo 不銹鋼的熱加工(gong)工(gong)藝參數見表(biao)3-54。
b. 熱處理

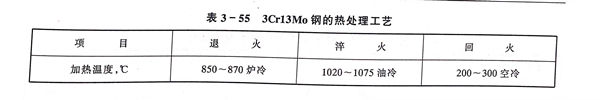

3Cr13Mo、32Cr13Mo 不銹鋼(gang)的熱(re)處理工藝見表3-55。
六、物理(li)性能

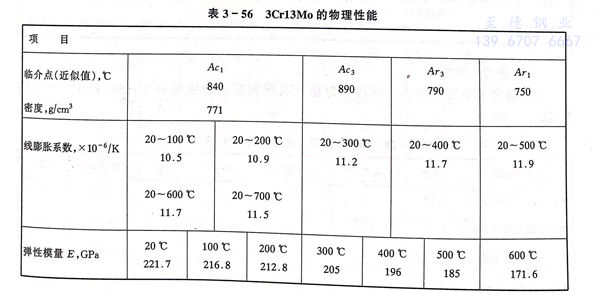

3Cr13Mo、32Cr13Mo 不銹鋼(gang)的物理性能見表 3-56 。
七、應用
應(ying)用領域同3Cr13不銹鋼(gang)，對耐蝕(shi)性(xing)要(yao)求較(jiao)高的(de)場(chang)合選用3Cr13Mo、32Cr13Mo 不銹鋼(gang)為宜。
地(di)點：浙江省(sheng)麗水(shui)市松陽縣工業(ye)園區(qu)三期永寧(ning)路
郵編：323400
電話：0577-28850550
手機：139 6707 6667
傳真：0577- 28909778
郵(you)箱：myzhide@126.com
CopyRight 2015-2021 All Rights Reserved 浙江至德鋼(gang)業(ye)有限公司 版權(quan)所有
