17Cr16Ni2、1.4057、431不銹鋼是馬氏(shi)體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一(yi)、化學成分

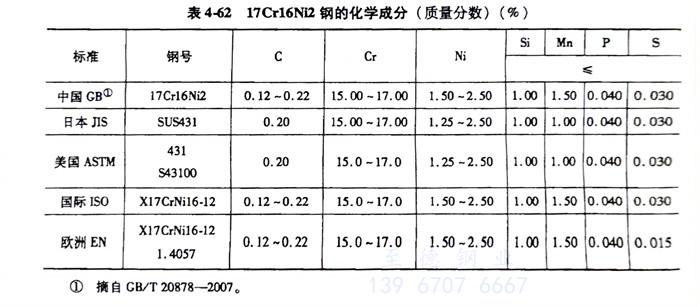

   17Cr16Ni2、1.4057、431不銹鋼的化(hua)學成(cheng)分見表4-62。

二、熱加工(gong)

   17Cr16Ni2、1.4057、431不銹鋼鍛造工藝規范見表(biao)4-63。

三、預備(bei)熱處理

  預備(bei)熱處(chu)理的過程(cheng)如下：

   1. 低溫(wen)退火：加熱溫(wen)度為660～680℃，爐冷，退火組織為珠光(guang)體。

   2. 高溫退火：加熱(re)溫度(du)為850～870℃，爐冷，退火后硬度(du)≤250HBW。

四、淬火及回(hui)火

  17Cr16Ni2、1.4057、431不銹鋼(gang)淬火溫度(du)為980～1050℃，油冷(leng)或空冷(leng)，硬度(du)為44～51HRC。回(hui)火溫度(du)為250～300℃，硬度(du)≥40HRC；回(hui)火溫度(du)為560～605℃，硬度(du)26~34HRC。

五、力學性能

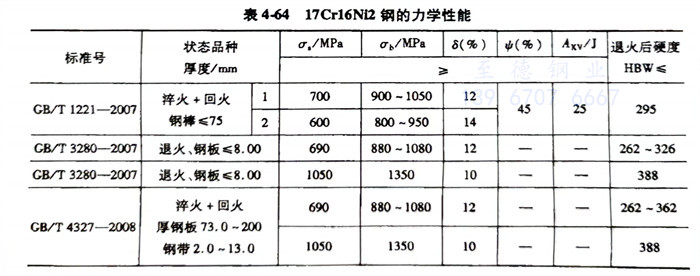

  17Cr16Ni2、1.4057、431不(bu)銹鋼(gang)的力(li)學性能見表4-64。
