在线亚洲日产一区二区

1Cr17Ni2、14Cr17Ni2、431

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼是一種經典的在線亞洲日產一區二區:馬氏體不銹鋼，是馬氏體在線亞洲日產一區二區:不銹鋼中強度與韌性匹配較好的鋼種之一。它對氧化性酸、大多數有機酸及有機鹽類的水溶液有良好的耐蝕性。一般用于硝酸、醋酸生產和輕工、紡織、食品工業中的既要求強韌性又需耐腐蝕的軸類、活塞桿、泵、閥等零部件以及彈簧和緊固件。

一、化學成(cheng)分

  1Cr17Ni2、14Cr17Ni2、431 不銹(xiu)鋼的(de)化(hua)學成分(fen)見表 3-75。

二、室溫力學性能

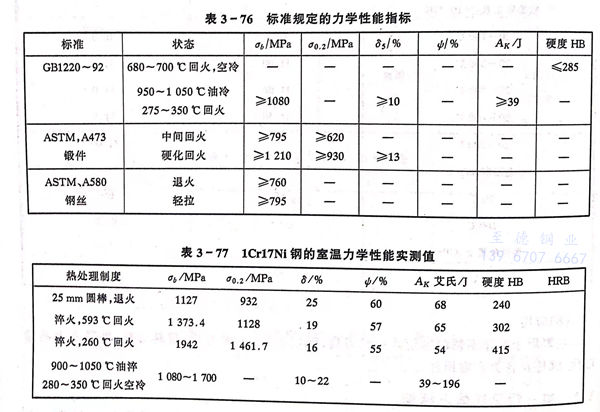

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼標準規定的室(shi)溫力學性能(neng)和實測值分(fen)別叫(jiao)表 3-76 和 表 3-77。

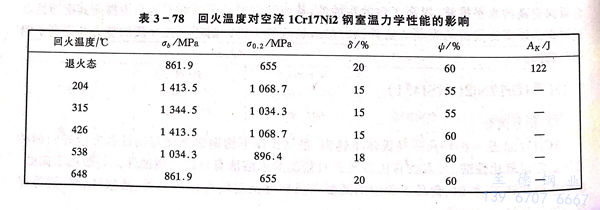

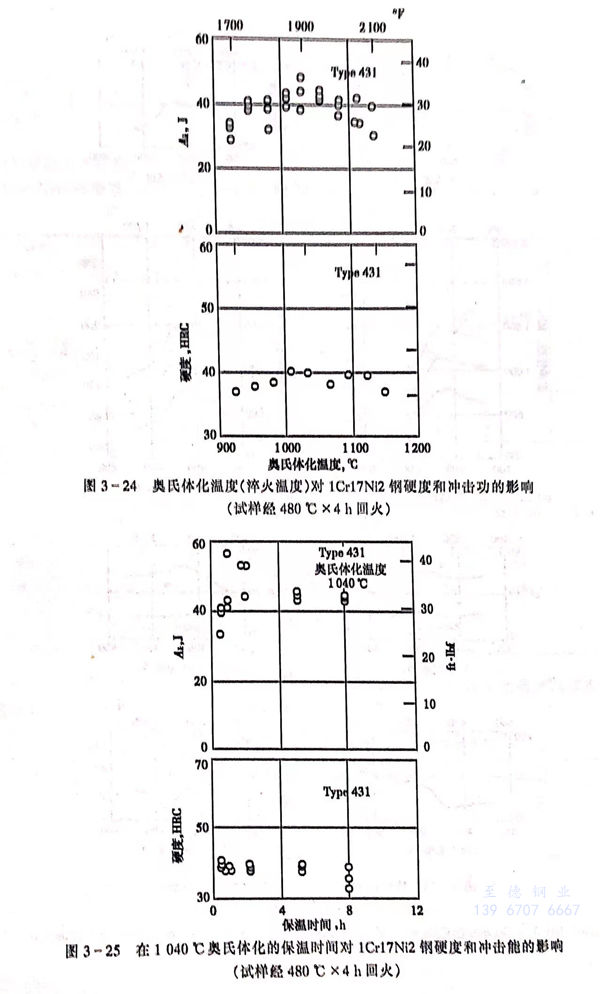

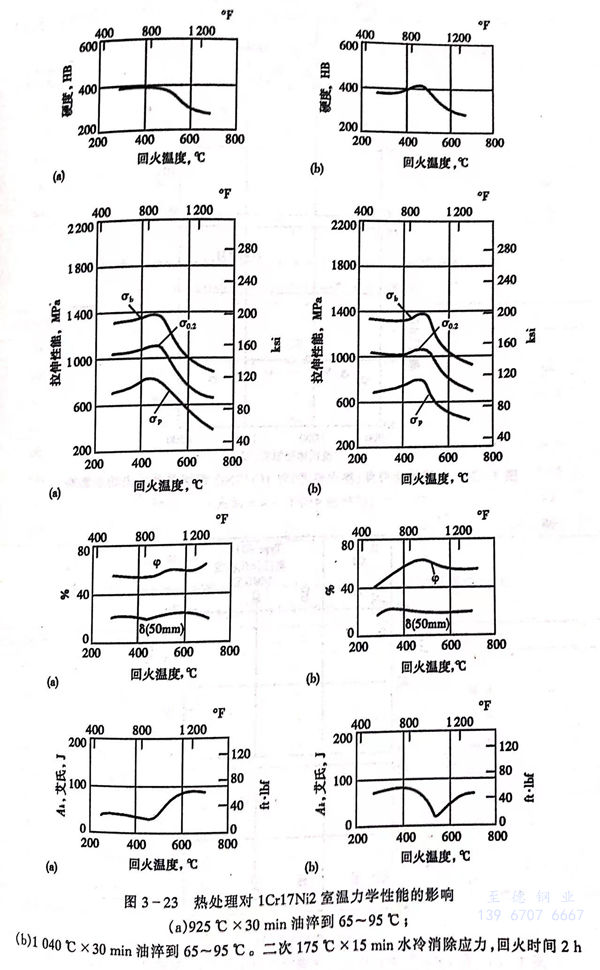

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的(de)室(shi)溫(wen)(wen)力學性能(neng)可通過(guo)熱(re)處理工(gong)藝予以(yi)調(diao)整，熱(re)處理工(gong)藝條件(jian)與室(shi)溫(wen)(wen)力學性能(neng)的(de)影響見表3-78和圖3-23至圖3-25。

三、高溫力學性能

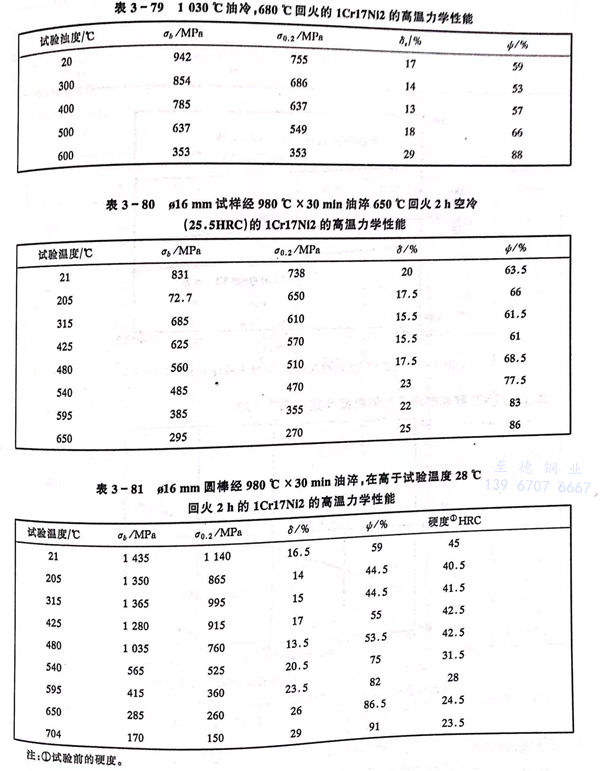

  不(bu)同(tong)熱(re)處理狀(zhuang)態(tai)下的(de)1Cr17Ni2、14Cr17Ni2、431 不(bu)銹(xiu)鋼的(de)高溫瞬時拉伸(shen)性能見表3-79至表3-81。

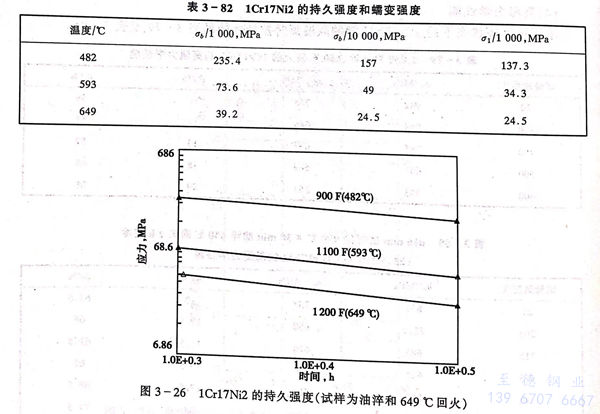

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang)的(de)持(chi)久強度(du)和蠕變(bian)強度(du)見表 3-82 和 圖 3-26。

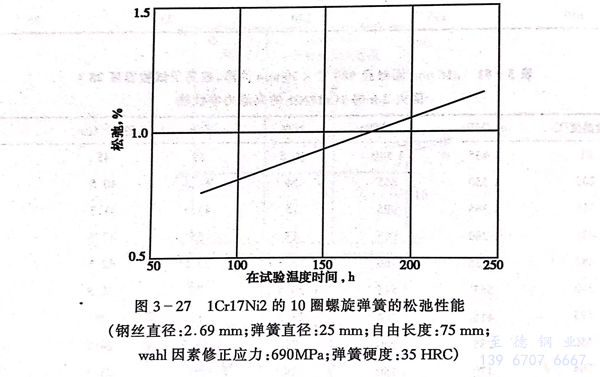

 由 1Cr17Ni2、14Cr17Ni2、431 不銹鋼(gang) 制(zhi)成(cheng)的螺旋(xuan)彈簧的松弛性能見圖 3-27 。

四、斷裂(lie)韌性(xing)

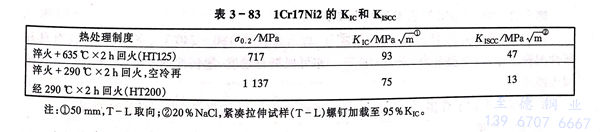

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的斷裂韌性(xing)和 Kiscc 值見表(biao) 3-83。

五(wu)、耐(nai)蝕性

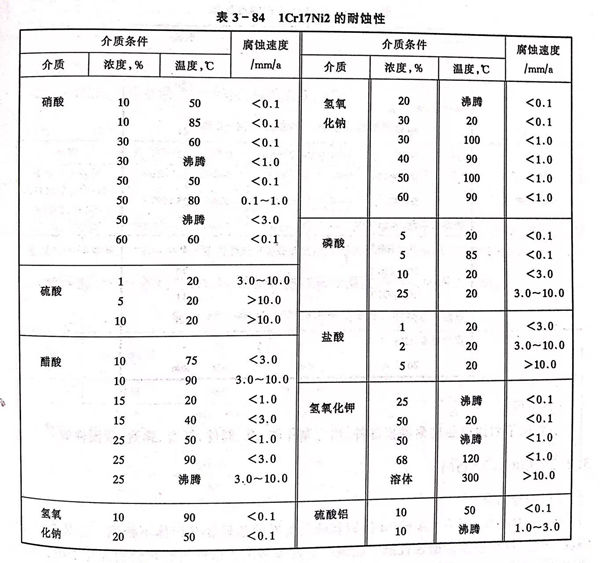

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼耐蝕性見(jian)表 3-84。

六、工藝性(xing)能

 a. 熱加工

  1Cr17Ni2、14Cr17Ni2、431 不銹鋼的導熱性(xing)較(jiao)差，低于(yu)850℃加(jia)熱時(shi)應緩慢。適宜(yi)的熱加(jia)工(gong)溫(wen)度為1130～1180℃，終加(jia)工(gong)溫(wen)度應大(da)于(yu)850℃，熱加(jia)工(gong)后需緩冷或(huo)及時(shi)進行退火(huo)。

 b. 冷加(jia)工

  該(gai)鋼的冷加工硬化程度較(jiao)大(da)，冷加工微裂紋敏感(gan)性大(da)，冷拉(la)時，變形量應控制在(zai)11％～18％，冷拉(la)后應在(zai)8h內退火。

 c. 熱處理

    退火：730℃×（4-5）h，以(yi)≤20℃／h爐冷(leng)(leng)至650℃出爐空(kong)冷(leng)(leng)。

    淬火：1030～1050℃保溫(wen)后油冷或空冷。

    回火(huo)：要(yao)求(qiu)硬度(du)在45～52HRC的零件(jian)，回火(huo)溫(wen)(wen)度(du)為180～240℃，空冷；要(yao)求(qiu)具有良(liang)好塑(su)性(xing)的模壓件(jian)，回火(huo)溫(wen)(wen)度(du)為240～280℃。亦(yi)可根據對硬度(du)、塑(su)韌性(xing)的要(yao)求(qiu)，按圖3-23選擇回火(huo)溫(wen)(wen)度(du)。

d. 焊接

   不適于焊接，如(ru)若焊接，焊前需經500～600℃預熱，焊后必(bi)須熱處理(li)。

七、物理性能(neng)

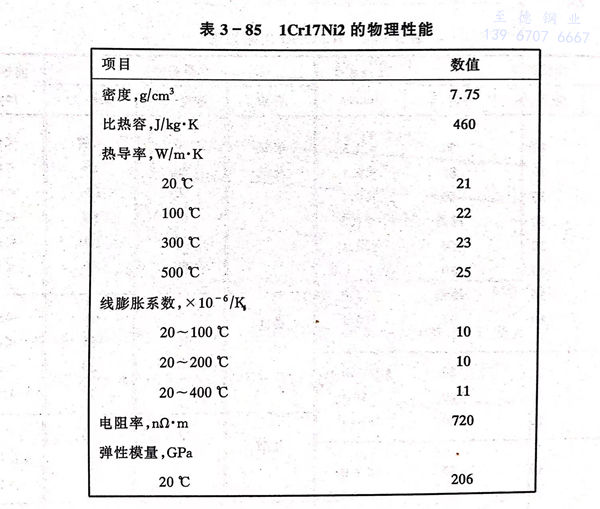

  1Cr17Ni2、14Cr17Ni2、431 不(bu)銹鋼的物理性(xing)能見表3-85。

八、應用

  主(zhu)要用于耐蝕高(gao)強度耐磨(mo)損部件，用它(ta)制作軸、泵、閥(fa)件、桿類(lei)、彈簧、緊固件等(deng)。
